Bauwesen-Funktionen > Verlegeplanung

Die Verlegeplanung ist ein effizientes Hilfsmittel, wenn es darum geht, Bereiche wie z. B. Fassaden, Wände, Böden etc. mit den gleichen Teilen eines HiCAD-Kataloges zu belegen. Dies können beispielsweise Blechkassetten, Glas, Gitterroste oder beliebige andere Katalog-Elemente wie Türen oder Fensteröffnungen sein. Die verlegten Elemente lassen sich auch in Unterkonstruktionen aus verschiedenen Profilen einhängen oder befestigen, wobei zur Unterkonstruktion automatisch auch Wandhalter erzeugt werden könne.

Damit bietet die Verlegeplanung alles für die innovative Fassadenplanung der gesamten Gebäudehülle, insbesondere Funktionen für hinterlüftete Fassaden.

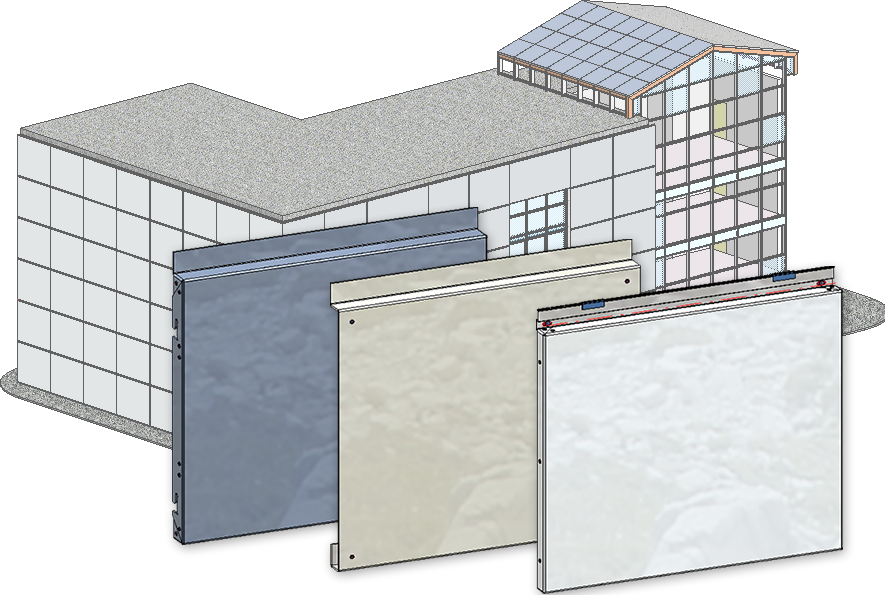

Beispielsweise lassen sich ganze Fassaden schnell mit Kassetten, z. B. mit ALUCOBOND® Kassetten, belegen

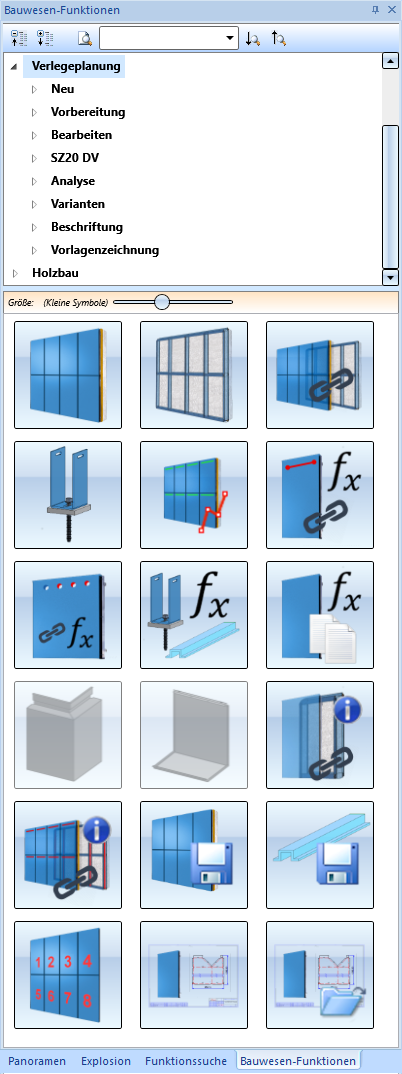

Die Funktionen der Verlegeplanung finden Sie im Andockfenster Bauwesen-Funktionen. Ist das Andockfenster nicht sichtbar, dann aktivieren Sie es mit der Funktion Einstellungen > Andockfenster > Bauwesen-Funktionen in der HiCAD Multifunktionsleiste.

Die Funktionen:

Neu
	Elementverlegung Mit der Funktion Elementverlegung lassen sich Kassetten und Elemente mit ebener Grundfläche komfortabel auf einer Skizze verlegen.
	Unterkonstruktion Elemente, die mittels der Funktion Elementverlegung verlegt werden, müssen häufig in eine Unterkonstruktion aus verschiedenen Profilen eingehängt oder daran befestigt werden. Mit der Funktion Unterkonstruktion lassen sich, ähnlich wie bei der Elementverlegung, Profile auf den Linien einer Skizze platzieren.
	Verbindung Durch die Verknüpfung einer Unterkonstruktion mit einer Elementverlegung ist es möglich, die Montage der Elementverlegung an die Unterkonstruktion automatisch in HiCAD nachbilden zu lassen. So können hierfür zum Beispiel Bohrungen sowie passende Befestigungen in Elementverlegung und Unterkonstruktion erzeugt werden.
	Wandhalter Zu einer Unterkonstruktion lassen sich mit dieser Funktion automatisch Wandhalter erzeugen.
	Skizzenerzeugung Unterkonstruktion Für manche Elementverlegungen kann es sinnvoll sein, die Struktur der Unterkonstruktion aus der fertigen Elementverlegung zu übernehmen. Diese Funktion erzeugt hierzu aus einer fertigen Verlegung eine Skizze, welche dann als Basis für eine Unterkonstruktion erzeugt werden kann.
Vorbereitung
	Verbindungsparameter Um eigene Teile in Elementverlegungen und Unterkonstruktionen mit der Funktion Verbindung verbinden zu können, müssen diese entsprechend vorbereitet werden.
	Verbindungsbearbeitung wiederholen Mit dieser Funktion können Bearbeitungen wiederholt und für die Verwendung mit Verbindungsparametern parametrisiert werden.
	Wandhalter-Nutzung Um Wandhalter passend zu Unterkonstruktionsprofilen platzieren zu können, müssen zu letzteren spezielle Informationen vorliegen. Diese können komfortabel mit der Funktion Wandhalter-Nutzung definiert werden.
Bearbeiten
	Parametrisierung übertragen Mit dieser Funktion lassen sich Parameter einer Kassette der Elementverlegung auf anderen Kassetten übertragen.
SZ20 DV
	Lasche für SZ20 Mit dieser Designvariante lassen sich bei der Verwendung von ALUCOBOND SZ 20-Kassetten auch beim seitlichen Anschluss Anschlüsse mit Laschen zu erzeugen, so dass ein "U" entsteht.
	SZ20 Fußpunkt mit Überstand Mit dieser Designvariante lassen sich am unteren Anschluss Laschen ankanten, an die ein S- oder Z-Profil oder eine Z-Kantung angenietet wird.
Analyse
	Verbindungssimulation Während der Vorbereitung eigener Teile für die Verbindung durch die Funktion Verbindung vorzubereiten, kann es hilfreich sein, die durch die Verbindung entstehenden Variablen testweise erzeugen zu lassen.
	Verbindungsgeometrien Diese Funktion zeigt die Verbindungskanten von einer oder mehreren Teilen und Verlegungen an.
Varianten
	Variante für Elementverlegung speichern Mit dieser Funktion speichern Sie kundenspezifische Verlegeelemente als Variante. Voraussetzung ist, dass Sie das entsprechende Verlegeelement konstruiert und parametrisiert haben und ein Einbaukoordinatensystem für die Variante definiert ist.
	Variante für Unterkonstruktion speichern Mit dieser Funktion speichern Sie kundenspezifische Unterkonstruktionen als Variante. Voraussetzung ist, dass Sie die Geometrie der Unterkonstruktion erzeugt und parametrisiert haben und ein Einbaukoordinatensystem für die Variante definiert ist.
Beschriftung
	Element-Nummerierung Mit dieser Funktion beschriften Sie die Elemente einer Elementverlegung.
Vorlagenzeichnung
	Vorlagenzeichnung Die Funktion Vorlagenzeichnung ermöglicht es Ihnen, automatisch einzelne Zeichnungen zu einer Auswahl oder direkt allen Elementen in einer Elementverlegung erzeugen zu lassen. Dabei ist es möglich, abhängig von der Konfiguration der einzelnen Varianten unterschiedliche Zeichnungen zu erzeugen.
	Vorlagenzeichnung öffnen Mit dieser Funktion lassen sich die zum aktuell ausgewählten Teil gehörenden Vorlagenzeichnungen öffnen.
