Rund auf Rund
Die Funktion erzeugt ein Bauteil aus zwei Kreisen und zwei Offsetrichtungen. Dieses Bauteil kann als Kantblech oder als Solid erzeugt werden. Wählen Sie einen Einfügepunkt und geben Sie die notwendigen Parameter ein.

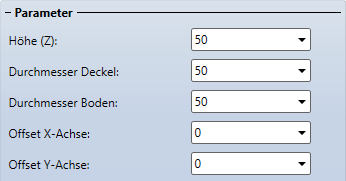

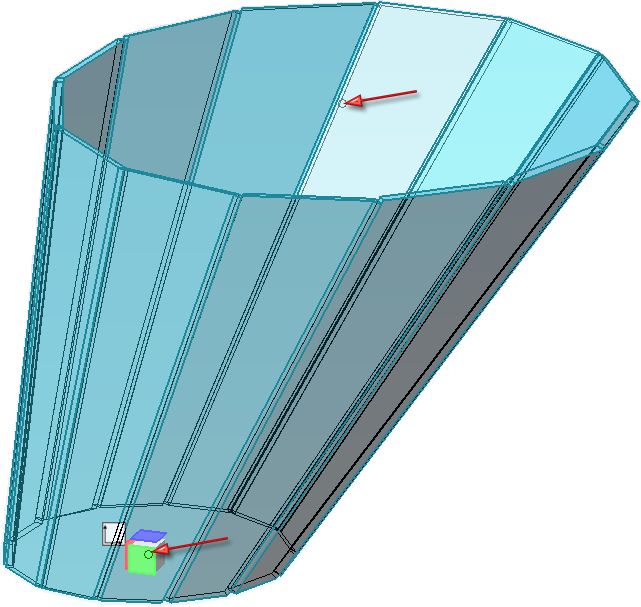

Mit dem Durchmesser Deckel und Durchmesser Boden definieren Sie den oberen und unteren Kreis. Die Höhe (Z) gibt den Abstand zwischen den zwei Kreisen an. Mit Offset werden ein Wert in X-Achse und ein Wert in Y-Achse angegeben, in die das Bauteil geneigt wird. Nachdem Sie die Blechparameter und das Genauigkeitskriterium eingestellt haben, können Sie durch Aktivieren/Deaktivieren der Checkbox Referenziert festlegen, ob das Teil referenziert gespeichert werden soll. Im Anschluss können Sie eine Sachnummer für das Bauteil angeben oder bei Halbzeug die voreingestellte Sachnummer beibehalten. Sie können einen beliebigen Einfügepunkt wählen, oder durch Absolut (A) die exakten Koordinaten eingeben, z.B. (0,0,0) oder (100,50,0). Bei Passpunkt wählen gibt es zwei Punkte, die Sie auswählen können.
