Oval auf Rechteck
Die Funktion erzeugt ein Bauteil aus einem Rechteck und einem Oval. Dieses Bauteil kann als Kantblech oder als Solid erzeugt werden. Wählen Sie einen Einfügepunkt und geben Sie die erforderlichen Parameter ein.

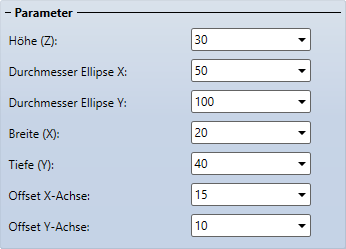

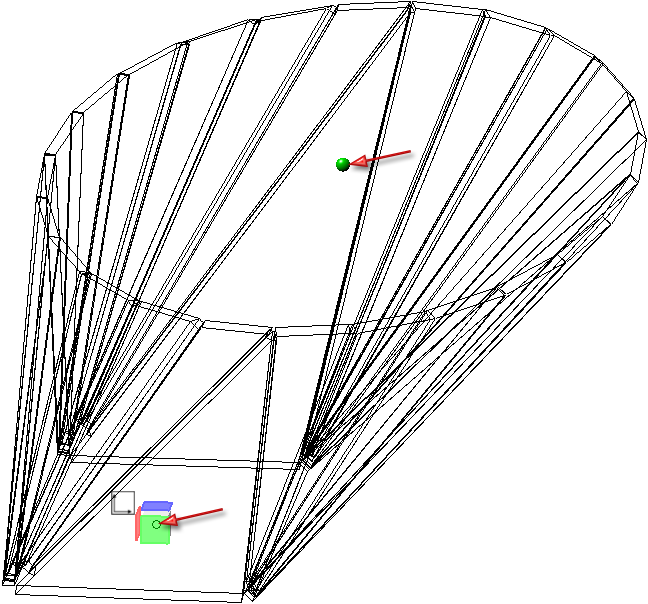

Mit Durchmesser Ellipse X und Durchmesser Ellipse Y definieren Sie das Oval. Mit der Breite (X) und der Tiefe (Y) definieren Sie das Rechteck. Die Höhe (Z) gibt den Abstand von den zwei Formen an. Mit Offset werden ein Wert in X-Achse und ein Wert in Y-Achse angegeben, in die das Bauteil geneigt wird. Nachdem Sie die Blechparameter und das Genauigkeitskriterium eingestellt haben, können Sie durch Aktivieren/Deaktivieren der Checkbox Referenziert festlegen, ob das Teil referenziert gespeichert werden soll. Im Anschluss können Sie eine Sachnummer für das Bauteil angeben oder bei Halbzeug die voreingestellte Sachnummer beibehalten. Sie können einen beliebigen Einfügepunkt wählen, oder durch Absolut (A) die exakten Koordinaten eingeben, z.B. (0,0,0) oder (100,50,0). Bei Passpunkt wählen gibt es zwei Punkte, die Sie auswählen können.
