Zylinder
Mit der Funktion erzeugen Sie einen Zylinder als Kantblech oder als Solid. Wählen Sie einen Einfügepunkt und geben Sie die notwendigen Parameter ein.

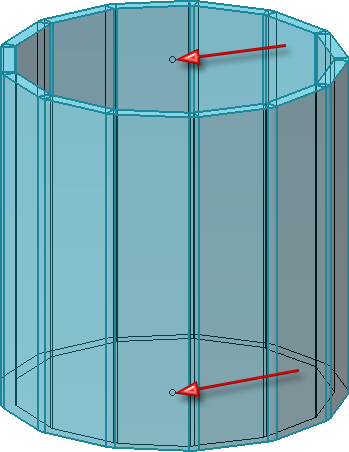

Mit dem Durchmesser definieren Sie den oberen und unteren Kreis und die Höhe (Z) gibt den Abstand zwischen den beiden Kreisen an. Nachdem Sie die Blechparameter und das Genauigkeitskriterium eingestellt haben, können Sie durch Aktivieren/Deaktivieren der Checkbox Referenziert festlegen, ob das Teil referenziert gespeichert werden soll. Im Anschluss können Sie eine Sachnummer für das Bauteil angeben oder die bei Halbzeug voreingestellte Sachnummer beibehalten. Sie können einen beliebigen Einfügepunkt wählen, oder durch Absolut (A) die exakten Koordinaten eingeben, z.B. (0,0,0) oder (100,50,0). Bei Passpunkt wählen gibt es nur zwei Punkte, die Sie auswählen können.
