Kegelstumpf
Die Funktion erzeugt einen Kegelstumpf. Dieser kann als Kantblech oder als Solid erzeugt werden. Wählen Sie einen Einfügepunkt und geben Sie die notwendigen Parameter ein.

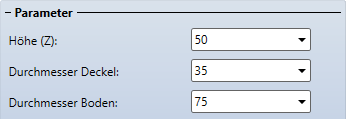

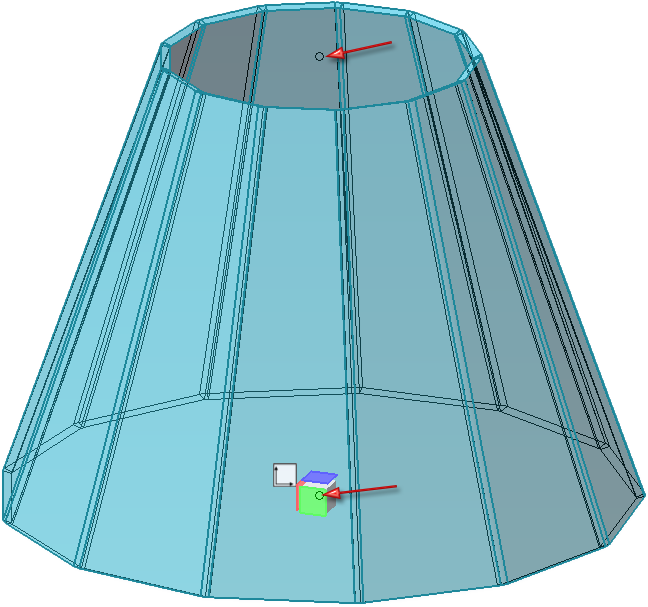

Mit dem Durchmesser Deckel und Durchmesser Boden definieren Sie den oberen und unteren Kreis. Die Höhe (Z) gibt den Abstand zwischen den zwei Kreisen an. Nachdem Sie die Blechparameter und das Genauigkeitskriterium eingestellt haben, können Sie durch Aktivieren/Deaktivieren der Checkbox Referenziert festlegen, ob das Teil referenziert gespeichert werden soll. Im Anschluss können Sie eine Sachnummer für das Bauteil angeben oder bei Halbzeug die voreingestellte Sachnummer beibehalten. Sie können einen beliebigen Einfügepunkt wählen, oder durch Absolut (A) die exakten Koordinaten eingeben, z.B. (0,0,0) oder (100,50,0). Bei Passpunkt wählen gibt es zwei Punkte, die Sie auswählen können.
