Bearbeitung von Blechabwicklungen in der Fertigungszeichnung

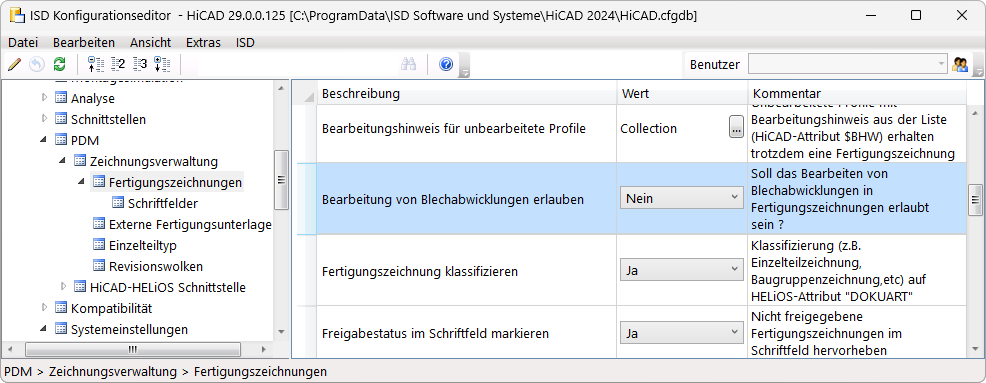

Bei der Standardkonfiguration der Zeichnungsverwaltung ist das Bearbeiten von Abwicklungen (z. B. runden von Kanten) in der Fertigungszeichnung gesperrt. Im Konfigurationsmanagement unter PDM > Zeichnungsableitung > Fertigungszeichnung steht der Parameter Bearbeitung von Blechabwicklungen erlauben zur Verfügung.
Die ISD-seitige Defaulteinstellung ist Nein. Mit Ja ist es möglich, in bereits erstellten Zeichnungen die Abwicklung zu bearbeiten und zu speichern, ohne dass das Kantblech als geändert markiert wird.
Achtung:
Wenn Sie die Bearbeiten von Abwicklungen in der Fertigungszeichnung erlauben können keine automatischen DXF-Daten für Kantbleche mehr erstellt werden, da die CAM-Daten direkt aus dem Kantblech erzeugt werden. Das heißt: Steht der Konfigurationsparameter DXF-Daten erstellen bei der Zeichnungsverwaltung unter Externe Bauteildaten auf Ja, dann wird er nicht ausgewertet. In diesem Fall erscheint beim Start von HiCAD eine Meldung.
