Systemattribute für Stücklisten berechnen
In HiCAD stehen neue Systemattribute für Kantbleche und beschichtete Oberflächen zur Verfügung:
|
§SOC |
Fläche aus Abwicklungskontur berechnen, innen liegende Ausnehmungen und Bearbeitungen werden ignoriert |
|
§S2D |
Rechtecksfläche der Abwicklung aus Länge * Breite berechnen |
|
§CW |
Gewicht aus Rechteckfläche der Abwicklung berechnen |
|
§SC |
Für beschichtete Kantbleche die beschichtete Oberfläche berechnen |

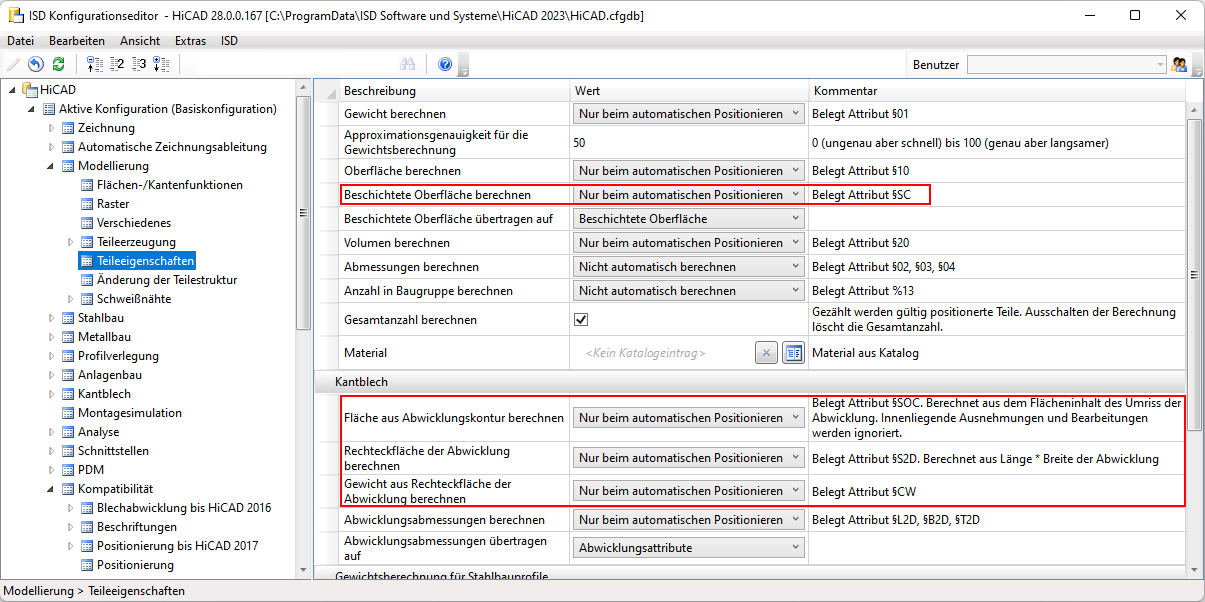

Im Konfigurationsmanagement stellen Sie zu den Systemattributen unter Modellieren > Teileeigenschaften ein, wann die Berechnung, z. B. für die Erstellung von Stücklisten, erfolgen soll.
Die folgenden drei Verfahren stehen zur Auswahl:
- Nicht automatisch berechnen
- Nur beim automatischen Positionieren berechnen
- Immer berechnen
Hinweis:
Soll statt der Blechabwicklung das Kantblech berechnet werden, dann muss unter Modellierung > Teileeigenschaften für den Parameter Abwicklungsabmessungen übertragen die Einstellung Abwicklungsattribute gewählt werden.
