Stückliste erstellen / Einstellungen
Stücklisten manuell erstellen
Zeichnungsverwaltung > Fertigung > Stückliste
Stücklisten können sowohl für die ganze Konstruktion als auch für das aktive Teil erstellt werden.
Die Stücklisten-Funktionalität unter Zeichnungsverwaltung ist identisch mit der Funktionalität unter Konstruktion > Positionierung/Detaillierung.
|
|
Stückliste erstellen, Konstruktion |
|
Stückliste erstellen, aktives Teil |
|
Stückliste, Einstellungen |
|
|
|
|
|
Hinweis:

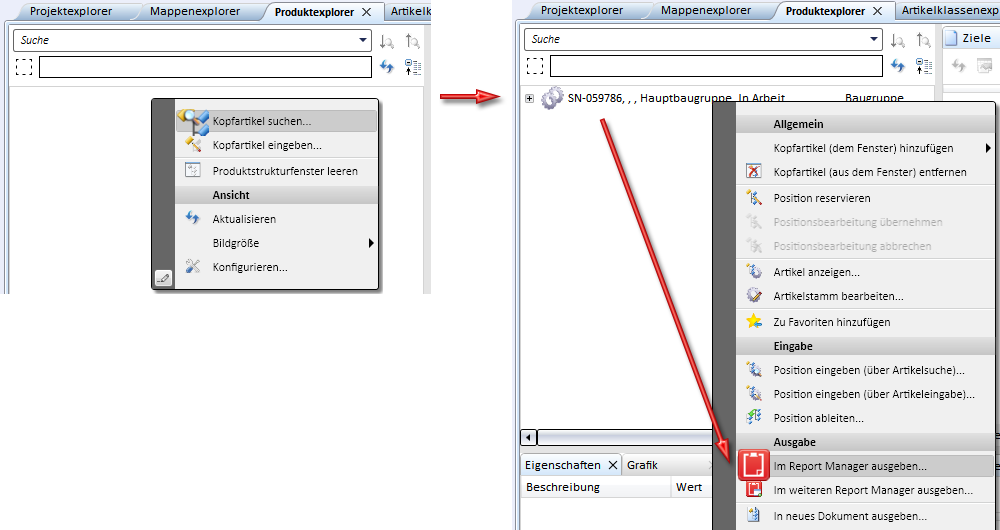

Auch auf Arbeitsplätzen in der Verwaltung - ohne HiCAD Installation - lassen sich Stücklisten erstellen und zwar mit dem HELiOS Desktop. Aktivieren Sie dort zunächst das entsprechende Projekt. Klicken Sie dann auf die Registerkarte Produktexplorer und dann mit der rechten Maustaste in das die weiße Fläche des linken Fensters. Wählen Sie als Kopfartikel die Hauptbaugruppe Ihrer Zeichnung.
Klicken Sie dann mit der rechten Maustaste auf die Hauptbaugruppe und geben Sie die Stückliste im Report-Manager aus.
Stücklisten automatisch erstellen und verwalten

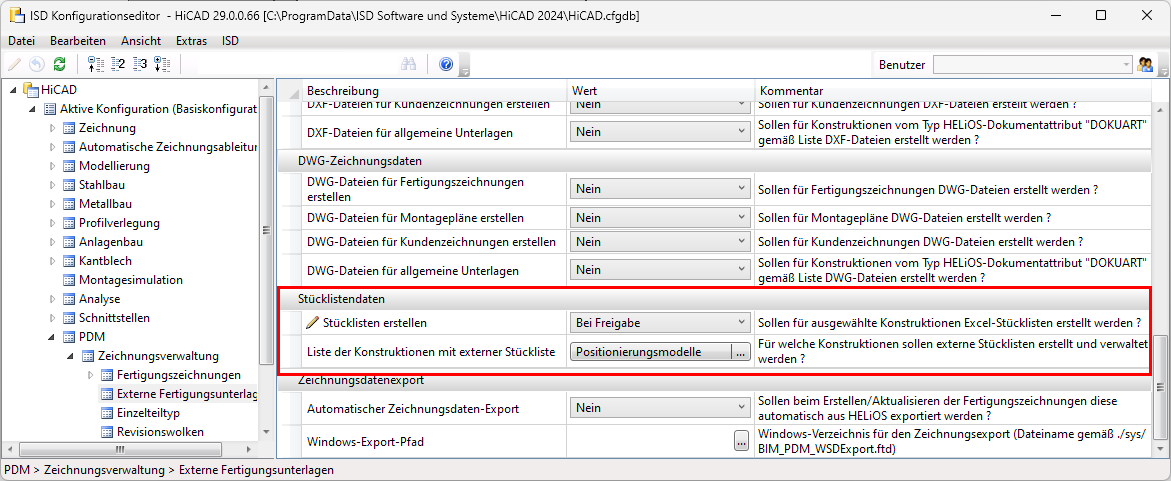

Excel-Stücklisten bestimmter Konstruktionen (zur Zeit nur für Positionierungsmodelle) lassen sich auch automatisch erstellen und zusammen mit den Fertigungszeichnungen in HELiOS verwalten. Dazu müssen im Konfigurationsmanagement die Einstellungen unter PDM > Zeichnungsverwaltung > Externe Fertigungsunterlagen entsprechend gesetzt werden.
In HELiOS werden die erzeugten Stücklisten (Dokumentyp Sonstige) im Unterordner Stücklisten des jeweiligen Projektes abgelegt, z. B.
Beim Speichern des Positionierungsmodells werden diese Stücklisten automatisch aktualisiert.
Hinweise:
- Für die Stücklistenerstellung werden die Vorlagen HiCAD-DB_Stahlbau_BIM.DE.2900.0.xlsx und HiCAD-DB_Stahlbau_BIM.rm_settings verwendet.
- Für mit der Zeichnungsverwaltung verwaltete Teile wird das HiCAD-Attribut Positionstext $PTXT mit dem HELiOS-Attribut COMPONENT_ITEMNR_TEXT belegt. Für externe Teile / Normteile wird das HiCAD-Attribut $PTXT mit der Positionsnummer des Teils belegt.
Funktionsübersicht (Zeichn.verw.) • Voraussetzungen für ein reibungsloses Arbeiten (Zeichn.verw.) • Vorplanung des Konstruktionsverlaufes (Zeichn.verw.) • Beispiele zur Vorgehensweise (Zeichn.verw.) • Stücklisten
