Zeichnungsverwaltung > Werkstatt > Zeichnung > Entfernen - Aktive Teileliste
Statt Einzelteilzeichnungen werden in der Praxis oft auch Übersichtszeichnungen erstellt, die beispielsweise alle im Modell verwendeten Profile oder Bleche enthalten. Wird das Ausgangsmodell geändert, dann lassen sich vorhandene Übersichtszeichnungen zwar aktualisieren, aber die nachträgliche Erstellung einer Einzelteilzeichnung für ein in der Übersicht dargestelltes Profil oder Blech ist nicht direkt möglich. Manchmal ist es jedoch gewünscht, bestimmte Teile aus der Übersichtszeichnung zu entfernen und nachträglich doch eine Einzelteilzeichnung zu erstellen. Hier schafft die Funktion Aktive Bauteile aus Fertigungszeichnung entfernen Abhilfe.
So gehen Sie vor:
- Laden Sie die Übersichtszeichnung und wählen Sie in der Modellansicht dieser Zeichnung die Teile, die aus der Übersicht entfernt werden sollen.
- Rufen Sie die Funktion Aktive Bauteile aus Fertigungszeichnung auf. Die Teile werden aus der Übersicht entfernt.
- Speichern und schließen Sie die Zeichnung.
-
Wenn Sie dann in der Ausgangskonstruktion die Funktion Zeichnung
oder Manuelle Einstellungen
aufrufen, haben die in der Übersicht gelöschten Teile die Verknüpfungsklasse Ohne Zeichnung. -
Erstellen Sie dann für diese Teile die Einzelteilzeichnungen.
Ein Beispiel:

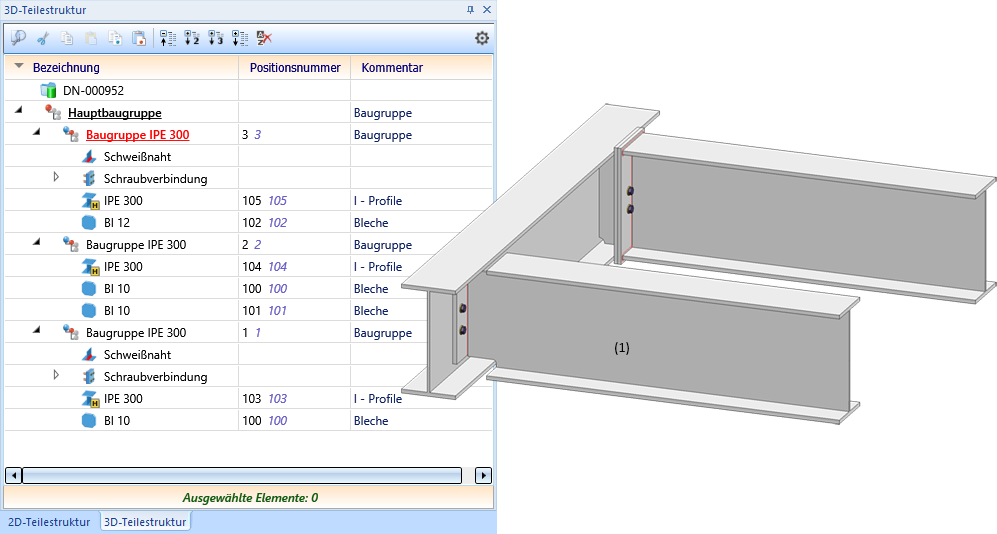

Betrachten wir als Beispiel die abgebildete Konstruktion mit Profilen und Blechen.

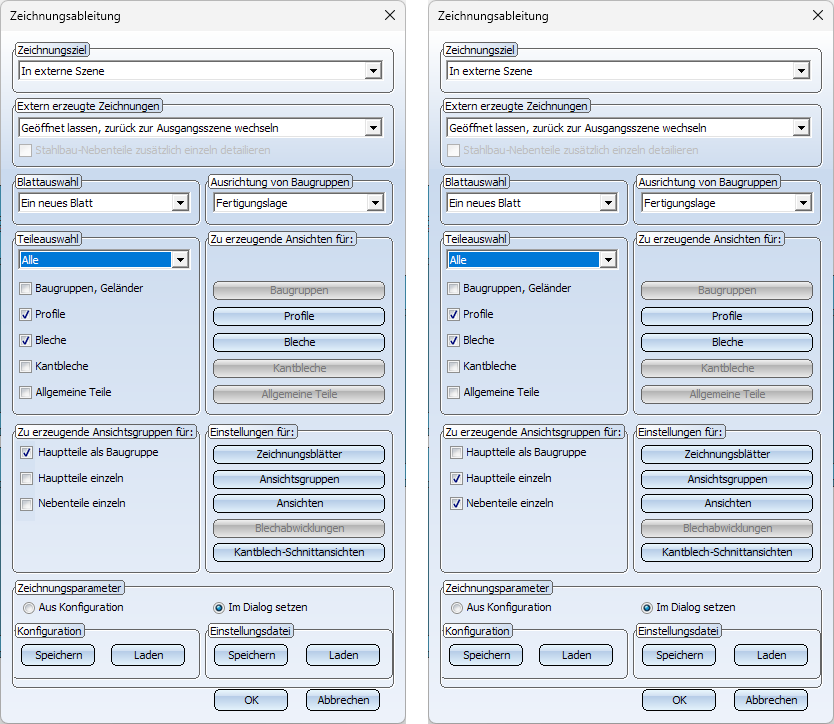

- Wir erstellen mit der Funktion Manuelle Einstellungen zunächst die Baugruppenzeichnung und - anstelle der Einzelteilzeichnungen - eine Übersichtszeichnung mit allen Profilen und Blechen.

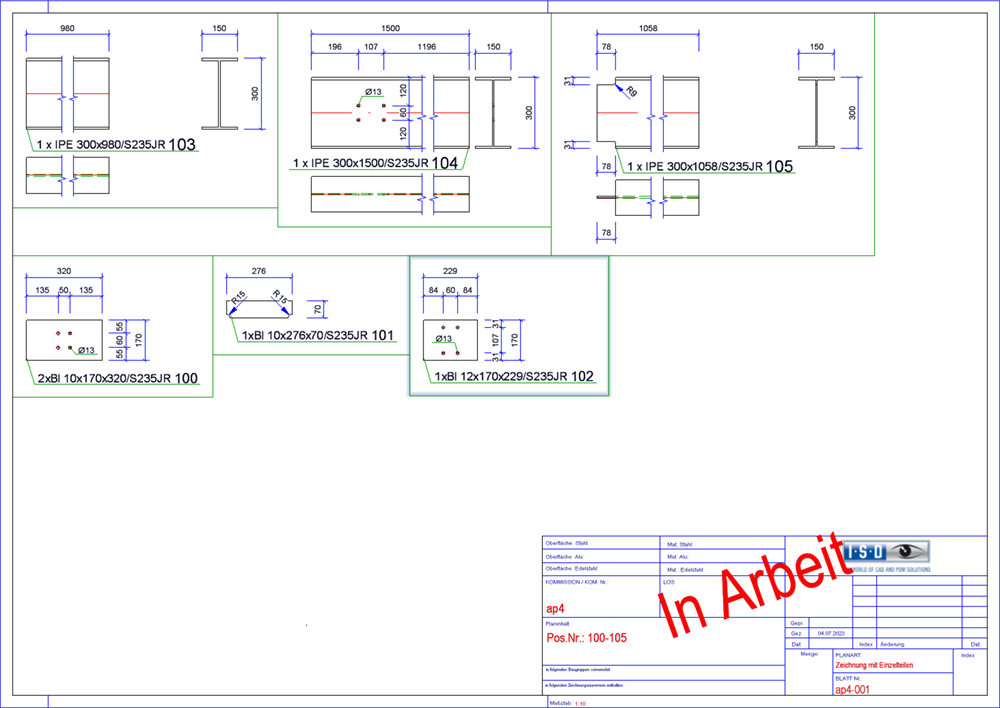

Übersichtszeichnung der Profile und Bleche
Das Profil mit der Ausklinkung (1) soll nachträglich noch bearbeitet werden und wir wollen doch lieber eine Einzelteilzeichnung erstellen. Dazu muss das Profil aus der Übersichtszeichnung entfernt werden.
- Wir öffnen die Übersichtszeichnung. Dazu aktivieren wir im Ausgangsmodell das Profil und wählen die Funktion Verknüpfte Dokumente -> Fertigungszeichnung

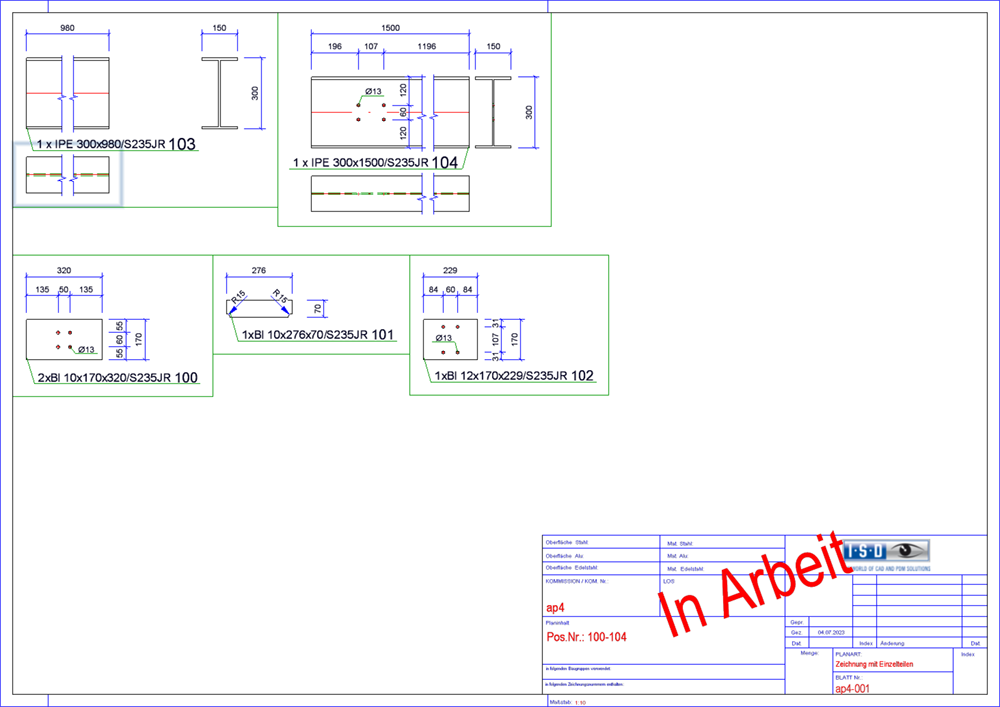

. - In der Übersichtszeichnung aktivieren wir das Profil und wählen dann die Funktion Werkstatt > Zeichnung > Entfernen - Aktive Teileliste . Das Profil wird aus der Übersichtszeichnung entfernt und das Profil hat die Verknüpfungsklasse Ohne Zeichnung.
- Speichern und schließen Sie die Zeichnung.
- Im Ausgangsmodell ändern wir das Profil wie abgebildet, positionieren und speichern die Konstruktion.

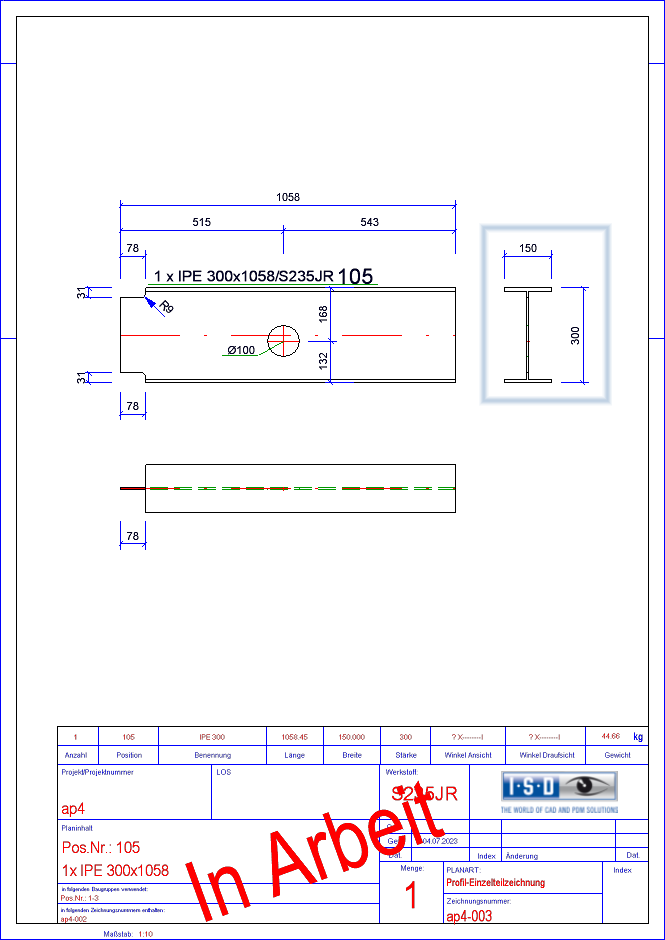

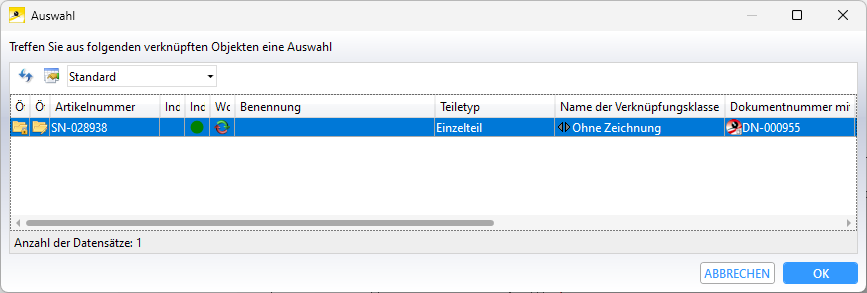

- Anschließend wählen wir die Funktion Zeichnung erstellen/aktualisieren. Zuerst wird die entsprechende Baugruppe aktualisiert, dann wird das geänderte Profil mit der Verknüpfungsklasse Ohne Zeichnung zur Auswahl angeboten. Mit einem Klick auf OK wird die Einzelteilzeichnung erstellt, d. h. das geänderte Profil wird nicht mehr in der Übersichtszeichnung dargestellt. Die Übersichtszeichnung bleibt also unverändert.
Die Funktion Entfernen - Aktive Teileliste ist nur aufrufbar, wenn eine entsprechende Übersichtszeichnung geöffnet ist.
