Allgemeine Einstellungen im Konfigurationsmanagement

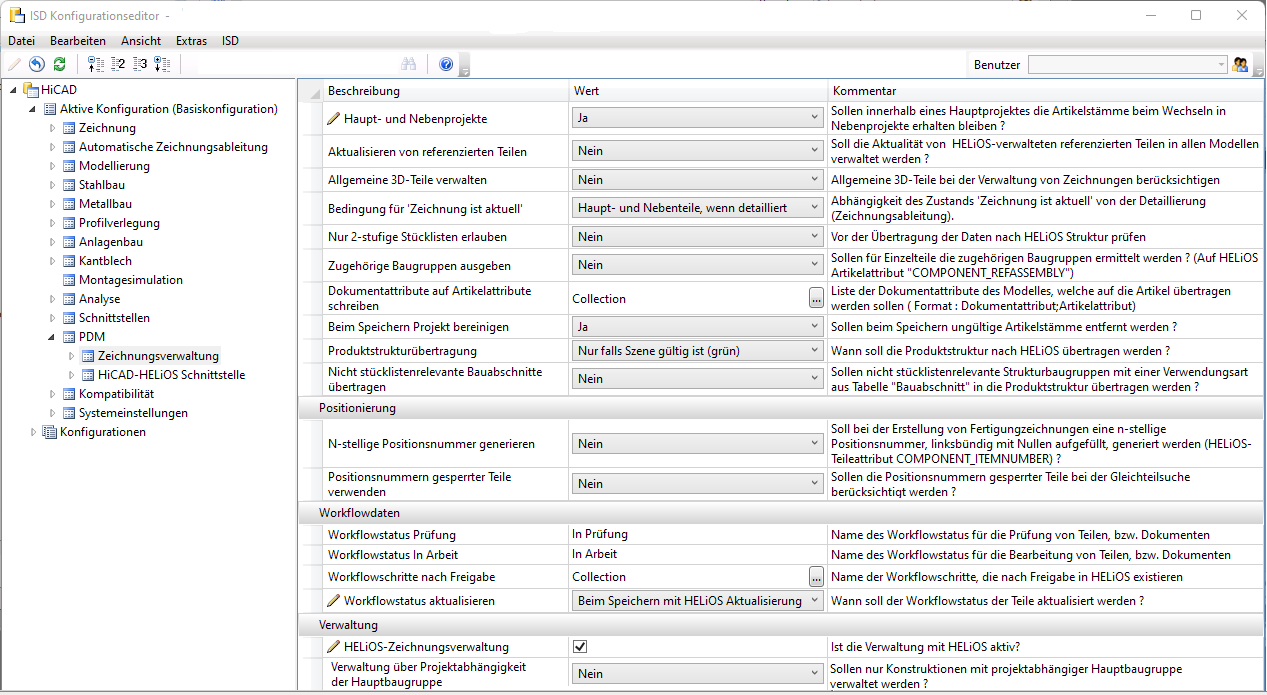

Über das HiCAD-Konfigurationsmanagement (ISDConfigEditor.exe im HiCAD EXE-Verzeichnis) können Sie die Zeichnungsableitung mit der Zeichnungsverwaltung zusätzlich beeinflussen. Die Einstellungen finden Sie unter PDM > Zeichnungsverwaltung.



Folgende Parametereinstellungen stehen zur Verfügung:



Weitere Einstellungen finden Sie unter

Haupt- und Nebenprojekte

Die Zeichnungsverwaltung arbeitet defaultmäßig projektbezogen, d. h. die verwalteten Teile sind in der Regel eindeutig einem Projekt zugeordnet. Beim Einbau von Teilen mit Wiederverwendung in anderen Projekten, beispielsweise bei Zukaufteilen, müssen Sie den Artikelstamm manuell vergeben, da diese Teile von den Automatismen der Zeichnungsverwaltung ignoriert werden. Der Parameter Haupt- und Nebenprojekte steht in diesem Fall auf Nein.

Durch Setzen dieses Parameters auf Ja können Sie aber festlegen, dass beim Arbeiten mit Haupt- und Nebenprojekten die Artikelstämme des Hauptprojektes erhalten bleiben, wenn Sie in ein Nebenprojekt wechseln und umgekehrt. Damit dies funktioniert müssen die Projekte bestimmte Voraussetzungen erfüllen.

Weitere Informationen dazu finden Sie im Abschnitt Arbeiten mit Haupt- und Nebenprojekten.

Aktualisieren von referenzierten Teilen

Mit dieser Einstellung legen Sie fest, ob die Aktualisierung von mit der Zeichnungsverwaltung verwalteten referenzierten Teilen in allen Modellen erfolgen soll. Wird hier Ja gewählt, dann steht Ihnen in HiCAD zusätzlich die Funktion Modelle mit veralteten referenzierten Teilen aktualisieren zur Verfügung. Mit dieser Funktion lassen sich in einem Schritt alle Modelle ändern, die veraltetet referenzierte Teile enthalten.

Die Defaulteinstellung ist Nein.

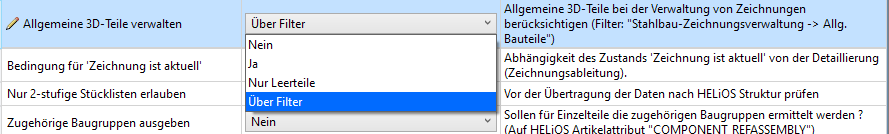

Allgemeine 3D-Teile verwalten

Sollen auch allgemeine 3D-Teile bei der Verwaltung von Zeichnungen berücksichtigt werden, d. h. die Verknüpfung Zeichnung aktuell bzw. Zeichnung nicht aktuell erhalten und darauf aufbauende Automatismen der Zeichnungsverwaltung unterstützt werden, dann können Sie dies hier einstellen.

Nein

Allgemeine 3D-Teile werden bei der Zeichnungsverwaltung nicht berücksichtigt. Dies ist die ISD-seitige Voreinstellung.
Ja Es werden alle allgemeinen 3D-Teile berücksichtigt.
Nur Leerteile

Es werden nur leere Teile verwaltet. Auf diese Weise lassen sich auch Dummy-Teile (z. B. Folie, Dämmung usw.) verwalten und in Stücklisten berücksichtigen.
Über Filter

Bei dieser Einstellung werden nur die allgemeinen 3D-Teile berücksichtigt, die die in der Favoritendatei Stahlbau > Zeichnungsverwaltung > Allg. Bauteile (BIM-3DPartFilter.xml) definierten Teilefilter erfüllen.

Die ISD-seitig voreingestellten Teilefilter lassen mit der Funktion Suchen (in der transparenten Toolbar) individuell anpassen.

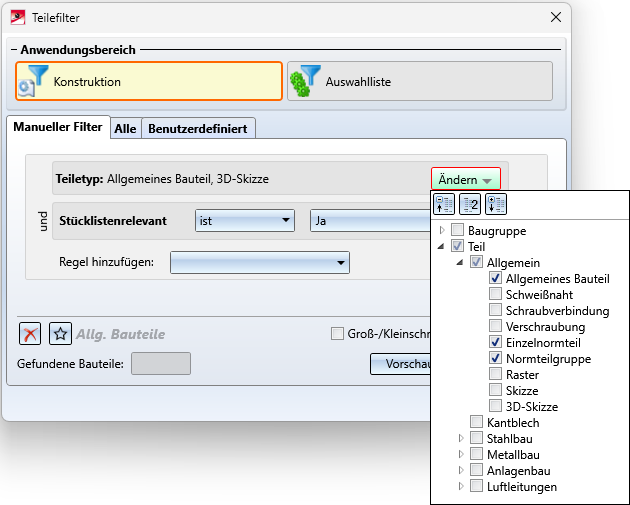

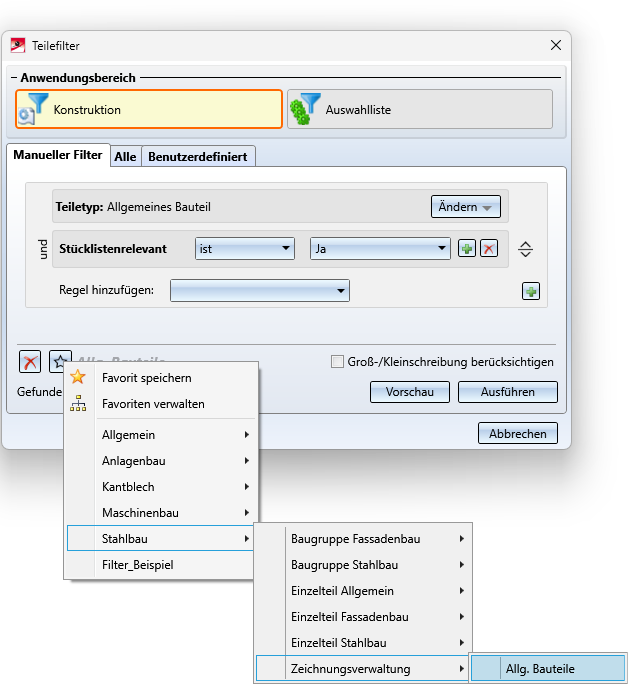

ISD-seitige Voreinstellung für Allgemeine Bauteile in der Zeichnungsverwaltung



Wollen Sie beispielsweise, dass auch einzelne Normteile und Normteilgruppen berücksichtigt werden, dann öffnen Sie wie oben abgebildet die Favoritendatei Stahlbau > Zeichnungsverwaltung > Allg. Bauteile und ändern die Datei entsprechend.

Anschließend speichern Sie die geänderte Favoritendatei unter demselben Namen wieder ab.



Ausführliche Informationen zu den Teilefiltern finden Sie im Abschnitt HiCAD Grundlagen.



Beachten Sie, dass allgemeine 3D-Teile in den Zeichnungen nicht automatisch bemaßt werden.

Bedingung für 'Zeichnung ist aktuell'

Mit diesem Wert können Sie festlegen, wie bei der Zeichnungsableitung mit der Zeichnungsverwaltung die Verknüpfung Zeichnung ist aktuell gesetzt wird.

Folgende Angaben sind möglich:

Haupt- und Nebenteile, wenn Baugruppe detailliert

Haupt- und Nebenteile einer Baugruppe gelten als detailliert, falls die Baugruppe detailliert ist.
Wird die Baugruppe detailliert, dann erhält nicht nur die Zeichnung der Baugruppe die Verknüpfung Zeichnung aktuell, sondern auch die Zeichnungen der Haupt- und Nebenteile.

Diese Einstellung ist nur sinnvoll, falls Sie ausschließlich Baugruppenzeichnungen erzeugen wollen und weder Einzelteilzeichnungen noch Werkstattzeichnungen benötigen.

Hauptteile, wenn detailliert

Die Zeichnungen der Hauptteile einer Baugruppe sind erst dann aktuell, wenn die Hauptteile selbst detailliert sind.

Nebenteile, wenn detailliert

Die Zeichnungen der Nebenteile einer Baugruppe sind erst aktuell, falls die Nebenteile selbst detailliert sind.

Haupt- und Nebenteile, wenn detailliert

Die Zeichnungen der Haupt- und Nebenteile einer Baugruppe sind erst aktuell, wenn neben der Baugruppe auch die Haupt- und Nebenteile detailliert sind. Dies ist die Defaulteinstellung.

Diese Einstellung ist beispielsweise sinnvoll, wenn eine Zeichnung nur Hauptteile, eine weitere Zeichnung nur Nebenteile enthalten soll. Ein typischer Anwendungsfall ist

  • eine Zeichnung mit Profilen und
  • eine Zeichnung mit Brennteilen.

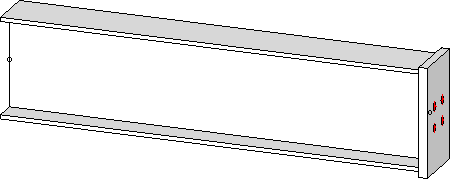

Der Unterschied der verschiedenen Einstellungen soll anhand des folgenden Beispiels mit einer Baugruppe, einem Haupt- und einem Nebenteil dargestellt werden:

Konstruktion (Zeichn.verw.)

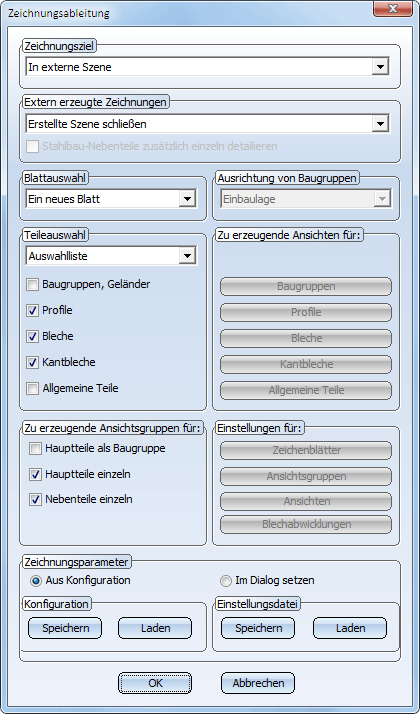

Einstellungen für die Werkstattzeichnung

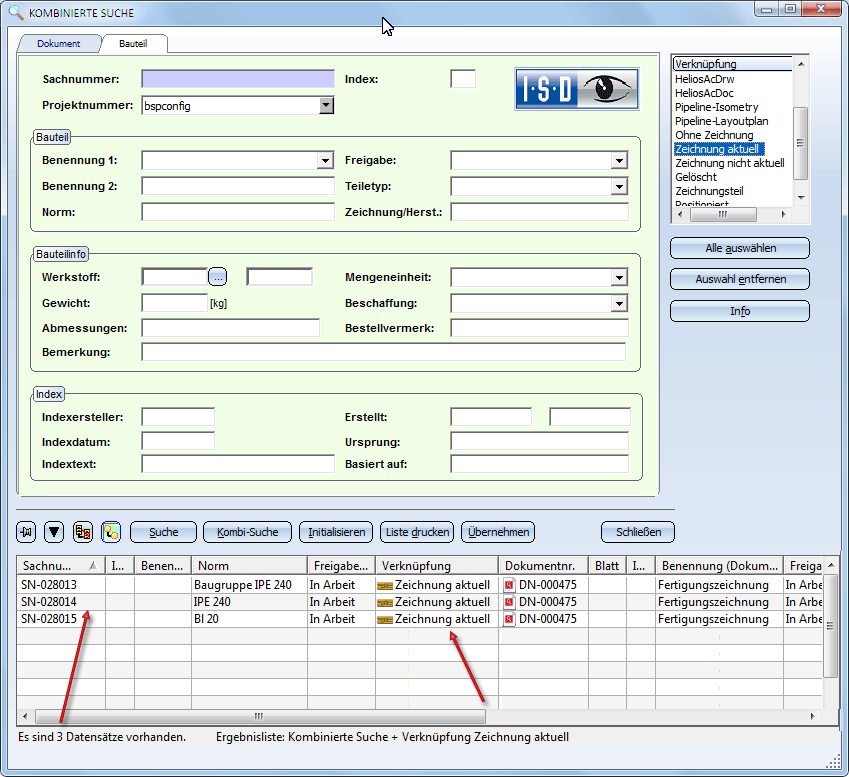

Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' = Haupt- und Nebenteile, wenn Baugruppe detailliert.

Hat der Parameter diesen Wert, dann erhalten mit der Detaillierung der Baugruppen auch die entsprechenden Haupt- und Nebenteile die Verknüpfung Zeichnung aktuell.

Im oben abgebildeten Beispiel erhalten also die Baugruppe, das Profil und das Blech die Verknüpfung Zeichnung aktuell, obwohl nur die Baugruppe detailliert wurde.

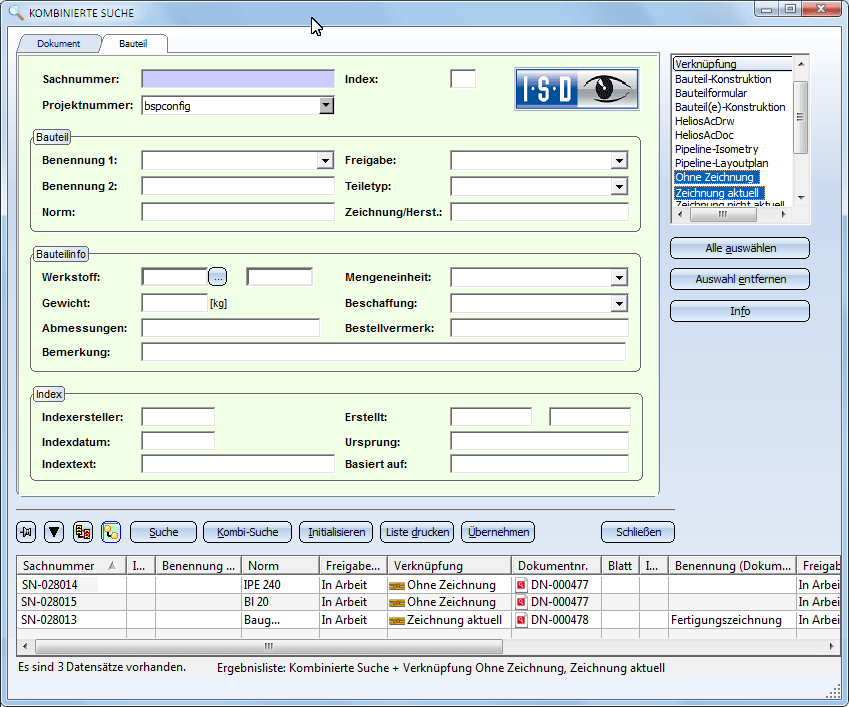

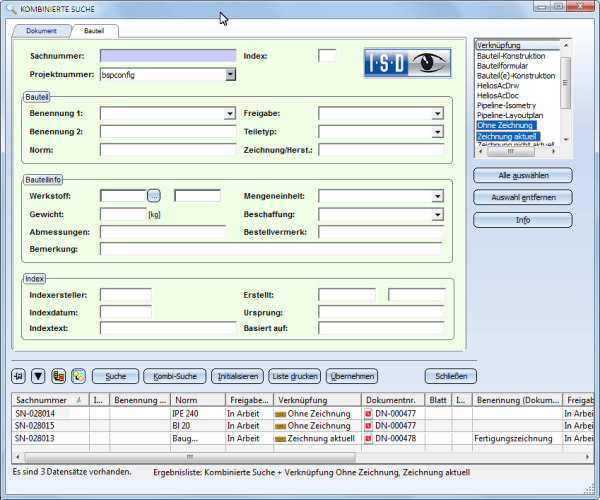

Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' = Haupt- und Nebenteile, wenn detailliert

Hat der Parameter diesen Wert, dann erhalten Zeichnungen der Haupt- und Nebenteile nur dann die Verknüpfung Zeichnung aktuell, wenn die Haupt-und Nebenteile selbst detailliert wurden.

Im oben abgebildeten Beispiel ist aber nur die Baugruppe detailliert worden. Das bedeutet, nur die Baugruppe erhält die Verknüpfung Zeichnung aktuell. Das Profil und das Blech erhalten die Verknüpfung Ohne Zeichnung.

Beachten Sie, dass diese Einstellung auch Auswirkungen auf die Freigabe von Zeichnungen hat. Haben Sie beispielsweise die Einstellung Haupt- und Nebenteile, wenn detailliert gewählt, dann müssen bei der Freigabe der Zeichnungen auch die Zeichnungen der Haupt- und Nebenteile die Verknüpfung Zeichnung aktuell haben. Andernfalls erscheint eine Fehlermeldung.

Nur 2-stufige Stücklisten erlauben

Dieser Parameter bestimmt die maximale Tiefe der Teilestruktur beim Einsatz der Zeichnungsverwaltung. Die Defaulteinstellung ist nein.

Beispiel:

,

Bei der abgebildeten 3-stufigen Teilestruktur wäre ein Speichern der Konstruktion mit der Funktion Zeichnungsverwaltung > Konstruktion > Speichern nur dann möglich, wenn der Parameter Nur 2-stufige Stücklisten erlauben auf nein steht. Anderenfalls wäre die Teilestruktur zu tief und das Speichern würde abgewiesen mit der Meldung Stückliste zu tief verschachtelt.

Nur eine Fertigungszeichnung pro Bauteil

Soll bei der Zeichnungsableitung nur eine Fertigungszeichnung pro Bauteil erstellt werden, dann setzen Sie diesen Parameter auf Ja.

Zugehörige Baugruppen ausgeben

Mit diesem Parameter legen Sie fest, ob für Einzelteile (Profile, Bleche, Kantbleche und allgemeine Bauteile) die zugehörigen Baugruppen, z. B. Schweißbaugruppen, ermittelt werden sollen. Steht dieser Parameter auf Ja, dann wird neben der Baugruppenzugehörigkeit auch ermittelt, wie oft das Einzelteil in der Baugruppe vorkommt. Diese Daten werden dem HELiOS Artikelattribut COMPONENT_REFASSEMBLY zugewiesen. Dies kann beispielsweise für die Stücklistenausgabe sinnvoll sein.

Die ISD-seitige Voreinstellung ist Nein.

Dem Attribut COMPONENT_REFASSEMBLY wird die Positionsnummer der ersten übergeordneten Baugruppe des Teils zugeordnet sowie die Gesamtanzahl des Teils in dieser Baugruppe. Ist ein Teil in mehreren Baugruppen vorhanden, dann werden die Positionsnummer/Gesamtanzahl der Bauteile durch Semikolon getrennt. Es werden nur stücklistenrelevante Baugruppen berücksichtigt.

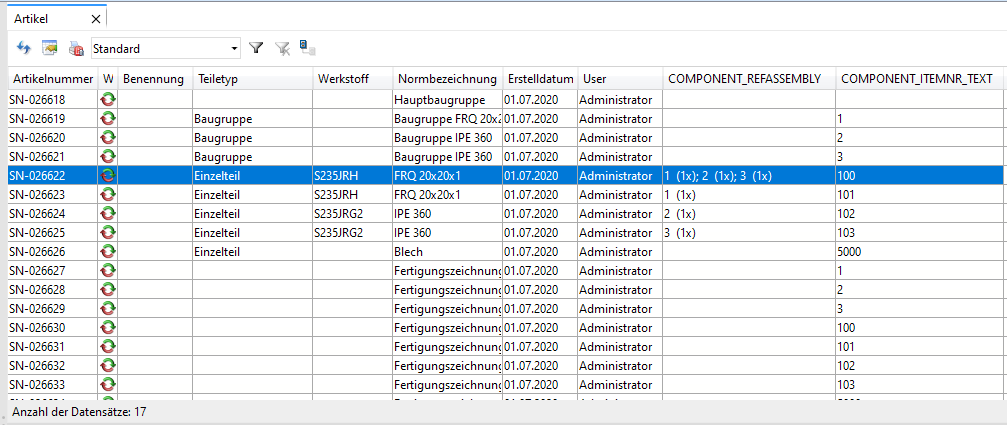

Beispiel: Artikel-Ergebnisliste (Beispiel)

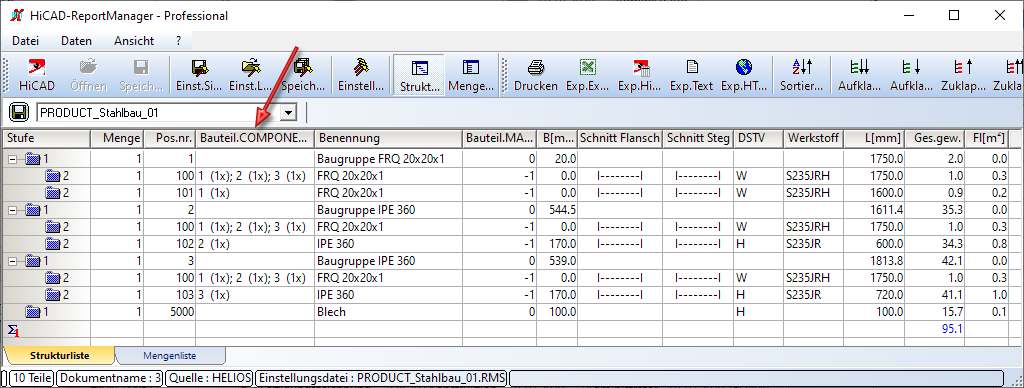

Ausschnitt einer Produktstruktur-Stückliste (Beispiel)



Soll auch im Schriftfeld der Einzelteilzeichnungen die Baugruppenzugehörigkeit und Gesamtanzahl eines Teils ausgegeben werden, dann verwenden Sie im Schriftfeld der Zeichnungsrahmen das Attribut _SZNATTRRIQ. (siehe auch Zeichnungsrahmen anpassen )

Dokumentattribute auf Artikelattribute schreiben

Auf Wunsch lassen sich die Dokumentattribute eines mit der Zeichnungsverwaltung verwalteten Modells den Artikelattributen der Teile zuordnen. Die Zuordnung erfolgt über den Zeichenfolgen-Editor. Dazu klicken Sie auf das Symbol und geben die gewünschten Zuordnungen in der Form

Dokumentattribut;Artikelattribut

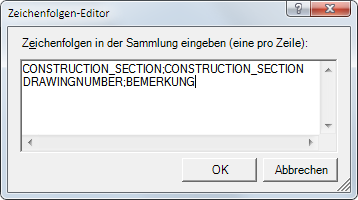

an. Jede Zuordnung muss in einer eigenen Zeile stehen, z. B.



ISD-seitig voreingestellt ist die Zuordnung für Bauabschnitte

CONSTRUCTION_SECTION;CONSTRUCTION_SECTION

Beim Speichern Projekt bereinigen

Über diesen Parameter legen Sie fest, ob beim Speichern von Konstruktionen ungültige Artikelstämme automatisch gelöscht werden. Ungültige Artikelstämme entstehen beim Löschen von Bauteilen.

Die ISD-seitige Voreinstellung ist Ja.

Wenn Sie den Parameter auf Nein setzen und ungültige Artikelstämme nachträglich entfernen wollen, dann verwenden Sie die HiCAD-Funktion Projekt bereinigen. Diese Funktion entfernt in einem Schritt alle ungültigen Artikelstämme des aktiven Projektes.

Produktstrukturübertragung

Dieser Parameter bestimmt, wann die Produktstruktur nach HELiOS übertragen wird.

Nur falls Konstruktion gültig (grün)

Die Produktstruktur wird nur übertragen, wenn die Konstruktion gültig ist, d. h. wenn zu jedem Teil ein entsprechender Artikel in der HELiOS-Datenbank existiert. Dies wird im ICN durch das Symbol gekennzeichnet,

Dies ist die ISD-seitige Voreinstellung.

bei jedem Speichern

Die Produktstruktur wird beim Speichern mit der Zeichnungsverwaltung immer übertragen, auch wenn die Konstruktion noch nicht vollständig an HELiOS übergeben wurde.



Nicht stücklistenrelevante Bauabschnitte übertragen

HiCAD Konstruktionen im Stahlbau werden häufig in Bauabschnitte, z. B. Rahmen, Bühne, Stütze, Bühnenträger etc. strukturiert. Diese Bauabschnitte sind in der Regel nicht stücklistenrelavante Strukturbaugruppen. Ist diesen Bauabschnitten/Strukturbaugruppen die Verwendungsart Bauabschnitt oder Fertigungsabschnitt zugeordnet, dann werden diese auch dann in die HELiOS Produktstruktur übertragen, wenn sie nicht stücklistenrelevant sind. Dazu muss aber der Parameter Nicht stücklistenrelevante Bauabschnitte übertragen auf Ja stehen. Darüber hinaus muss der Artikelstamm dieser Baugruppen manuell angelegt werden!,

N-stellige Positionsnummer generieren

Soll bei der Erstellung von Fertigungszeichnungen eine N-stellige Positionsnummer- linksbündig mit Nullen aufgefüllt - generiert werden, dann können Sie die gewünschte Anzahl N der Stellen wählen, möglich ist 2-stellig bis 6-stellig.

Die N-stellige Positionsnummer Zeichnungsnummer wird dem HELiOS-Teileattribut COMPONENT_ITEMNUMBER zugewiesen.

Die Voreinstellung ist Nein.

Das Attribut COMPONENT_ITEMNUMBER lässt sich bei Bedarf auch individuell konfigurieren. Dazu steht die Vorlagendatei BIM_PDM_ItemnumberGeneration.ftd zur Verfügung, die Sie mit der Funktion Vorlagen Attributzuordnung unter Stahlbau > Einst. bearbeiten können.

ja
nein

Positionsnummern gesperrter Teile verwenden

Dieser Parameter beeinflusst die Berücksichtigung freigegebener (gesperrter) Teile bei der Positionierung und Gleichteilsuche.

Auf diese Weise ist es möglich, das Bauteile, die freigegeben und damit zur Bearbeitung gesperrt sind, nicht mehr auf Gleichheit mit anderen Teilen der Konstruktion geprüft werden und in der Konstruktion vorhandene, gleiche, aber nicht freigegebene Teile eine andere Positionsnummer erhalten.

Dies kommt z. B. zum Tragen, wenn Teile nach der Freigabe schon gefertigt sind und somit die weitere Gleichteilerkennung nicht nötig ist.

Die ISD-seitige Voreinstellung ist Nein.

Workflowstatus in Prüfung / in Arbeit

Hier legen Sie die Bezeichnung für die Workflowstatus "in Prüfung" und "in Arbeit" fest.

ISD-seitig sind die folgenden Textschlüssel voreingestellt.

STB_HELIOS_81

in Prüfung

STB_HELIOS_82

in Arbeit

Diese Einstellungen betreffen nur den Workflow - nicht die Kennzeichnung des Freigabestatus im Schriftfeld!

Workflowstatus nach Freigabe

Um diesen Parameter nutzen zu können, muss der Workflow zunächst angepasst werden. Wenden Sie sich dazu bitte an unser Consulting.

Workflowstatus aktualisieren

Bauteile aus freigegebenen Zeichnungen und Bauteile aus Zeichnungen im Prüfstatus werden im ICN entsprechend gekennzeichnet. Diese Kennzeichnung wird bei Änderungen automatisch aktualisiert.

Um bei langsamen Verbindungen zu HELiOS oder bei sehr großen Konstruktionen den Aufbau des ICN zu beschleunigen, lässt sich die Häufigkeit dieser Aktualisierung festlegen.

Mögliche Einstellungen sind:

Immer

Der Workflowstatus wird immer direkt für alle Teile aktualisiert.

Immer (ohne Normteile)

Der Workflowstatus wird für alle Teile außer Normteile aktualisiert.

Beim Speichern mit HELiOS Aktualisierung

Der Workflowstatus wird erst beim Speichern für alle Teile aktualisiert.

Beim Speichern mit HELiOS Aktualisierung (ohne Normteile)

Der Workflowstatus wird beim Speichern für alle Teile außer Normteile aktualisiert.

Die ISD-seitige Defaulteinstellung ist Immer.

HELiOS-Zeichnungsverwaltung

Diese Checkbox wird automatisch aktiviert, wenn Sie die Parameterkonfiguration ausführen. Nur bei aktiver Checkbox haben Sie in der HiCAD Benutzeroberfläche Zugriff auf die Funktionen der Registerkarte Zeichnungsverwaltung.

Verwaltung über Projektabhängigkeit der Hauptbaugruppe

Dieser Parameter bestimmt, ob nur Konstruktionen mit projektabhängiger Hauptbaugruppe verwaltet werden sollen. Die Voreinstellung ist nein.
