Zeichnungsableitung: Zeichnung aktualisieren

Konstruktion > Positionierung/Detaillierung > Zeichn... > Zeichnung aktualisieren

Mit dieser Funktion lassen sich

• bereits vorhandene Zeichnungsableitungen nach Änderungen der Konstruktion aktualisieren/ergänzen sowie Lücken in den Zeichnungen schließen, die beispielsweise beim Löschen unnötiger Ansichten entstehen können oder
• bereits vorhandene Zeichnungsableitungen unter Verwendung der aktuellen Parametereinstellungen im Konfigurationsmanagement aktualisieren.

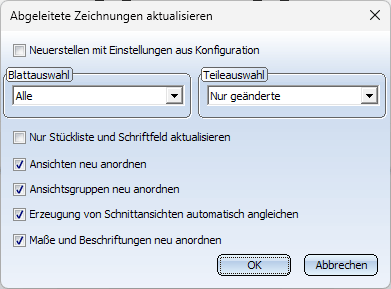

Nach dem Aufruf der Funktion wird das Dialogfenster Abgeleitete Zeichnungen aktualisierenangezeigt.

Welche der beiden oben genannten Aktualisierungsverfahren angewendet wird, hängt von der Checkbox Neuerstellen mit Einstellungen aus Konfiguration ab.



Fall 1: Die Checkbox Neuerstellen mit Einstellungen aus Konfiguration ist inaktiv.

In diesem Fall lassen sich bereits vorhandene Zeichnungsableitungen nach Änderungen der Konstruktion aktualisieren/ergänzen sowie Lücken in den Zeichnungen schließen, die beispielsweise beim Löschen unnötiger Ansichten entstehen können.

1. Wählen Sie das zu aktualisierende Blatt in der Listbox Blattauswahl aus. Soll nur das aktive Blatt aktualisiert werden, dann wählen Sie Aktives Blatt. Sollen alle Blätter aktualisiert werden, dann wählen Sie den Eintrag Alle.
2. Bestimmen Sie unter Teileauswahl, welche Teile bei der Aktualisierung berücksichtigt werden sollen:

• Alle
• Nur geänderte
• Einzeln wählen
• Auswahlliste

3. Legen Sie durch Aktivieren/Deaktivieren der Checkboxen weitere Einstellungen fest.

Nur Stückliste und Schriftfeld aktualisieren	Sollen nur die Stückliste und das Schriftfeld der Zeichnung aktualisiert werden, dann aktivieren Sie diese Checkbox. Alle weiteren Änderungen wie Maßstab, Bemaßungen, Bezeichnungen oder neue Schnittansichten werden nicht ausgeführt. Die Geometrie wird - falls erforderlich - immer aktualisiert. Ist diese Checkbox aktiv, dann sind alle anderen Checkboxen inaktiv. Achtung: Fahnen (z. B. der Durchmesser von Normbohrungen) haben bei der Werkstattzeichnung einen absolut gesetzten Fußpunkt. Wird die Bohrung verschoben wird, dann bleibt der Fußpunkt an der ursprünglichen Stelle und die Lage des Fußpunkts passt nicht mehr zur Bohrung. Dadurch kann man Situationen erzeugen, in denen Fahnen zur falschen Bohrung zeigen.
Ansichten neu anordnen	Sollen die Ansichten der aktualisierten Blätter nicht neu angeordnet werden, beispielsweise um eigene Ansichtsverschiebungen beizubehalten, dann deaktivieren Sie die Checkbox Ansichten neu anordnen.
Ansichtsgruppen neu anordnen	Sollen die Ansichtsgruppen der aktualisierten Blätter nicht neu angeordnet werden, dann deaktivieren Sie die Checkbox Ansichtsgruppen neu anordnen. Beachten Sie, dass bei aktiver Checkbox nur die Ansichtsgruppen als Ganzes neu angeordnet werden. Die in den Gruppen enthaltenen Ansichten werden nur dann neu angeordnet, wenn die Checkbox Ansichten neu anordnen ebenfalls aktiv ist.

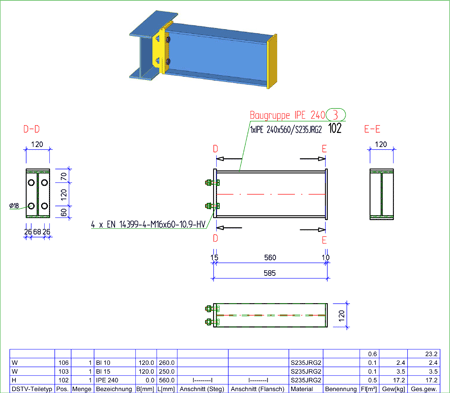

Erzeugung von Schnittansichten automatisch abgleichen	Über die Checkbox Erzeugung von Schnittansichten automatisch abgleichen bestimmen Sie, wie im Falle noch fehlender Schnittansichten und nicht mehr benötigter Schnittansichten verfahren wird. Ist die Checkbox aktiv, dann wird folgendermaßen verfahren: Schnittansichten, die durch nachträglich (nach der Erstellung der Zeichnung) neu hinzugefügte Anbauteile erforderlich geworden sind, werden automatisch erzeugt. Schnittansichten, die durch nachträglich (nach der Erstellung der Zeichnung) gelöschte Anbauteile nicht mehr erforderlich sind, werden automatisch gelöscht. Beispiel Werkstattzeichnung des Profils (1) Werkstattzeichnung nach Löschen der Kopfplatte (2) und Aktualisierung der Zeichnung
Maße und Beschriftungen neu anordnen	Haben Sie in Zeichnungen Maße oder Beschriftungen manuell erstellt oder angeordnet, dann lässt sich durch Deaktivierung der Checkbox Maße und Beschriftungen neu anordnen festlegen, dass diese Maße/Beschriftungen sowie deren Anordnung beim Aktualisieren der Zeichnung erhalten bleiben. Die Inhalte werden jedoch falls erforderlich automatisch korrigiert. Die Beibehaltung der Maße/Beschriftungen kann nur dann funktionieren, wenn bei der Zeichnungsableitung die Checkbox Maßstab an Rahmen anpassen inaktiv ist. Bitte beachten Sie außerdem Folgendes: Beim Bearbeiten der Konstruktion können neue Maßfußpunkte oder Beschriftungen entstehen oder auch wegfallen. In solchen Fällen ist eine Beibehaltung der entsprechenden Maße und Beschriftungen nicht möglich. Das heißt, diese Maße und Beschriftungen werden neu erstellt und müssen von Ihnen nachträglich wieder entsprechend angepasst werden.



4. Um die Aktualisierung auszuführen, verlassen Sie das Fenster mit OK. Haben Sie unter Teileauswahl den Eintrag Einzeln wählen aktiviert, dann fordert HiCAD Sie auf, das gewünschte Stahlbauteil zu identifizieren.



Neuanordnung von Stücklisten

Stücklisten, die am Zeichnungsrahmen ausgerichtet sind (Option Mengenliste in Zeichnungsrahmen.../Strukturliste in Zeichnungsrahmen...) werden beim Aktualisieren abgeleiteter Zeichnungen nur dann neu angeordnet, wenn auch die Ansichten neu angeordnet werden. Das heißt, die Checkbox Ansichten neu anordnen muss aktiv sein.

Erfolgt keine Neuanordnung, dann stellt HiCAD trotzdem sicher, dass der Fixpunkt der Stückliste den Einstellungen der Zeichnungsableitung entspricht.

Beispiel:

Ist die Stückliste rechts oben angeordnet, dann liegt die rechte obere Ecke der Stückliste auch weiterhin in der rechten oberen Ecke des Ansichtsrahmens. Wenn die Stückliste länger oder breiter geworden ist, dann wird sie - um das zu gewährleisten - ggf. verschoben.

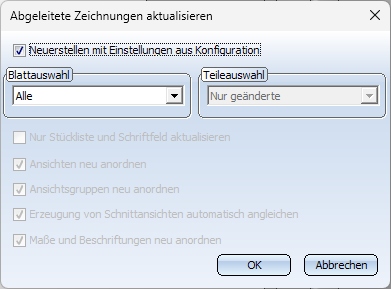

Fall 2: Die Checkbox Neuerstellen mit Einstellungen aus Konfiguration ist aktiv.

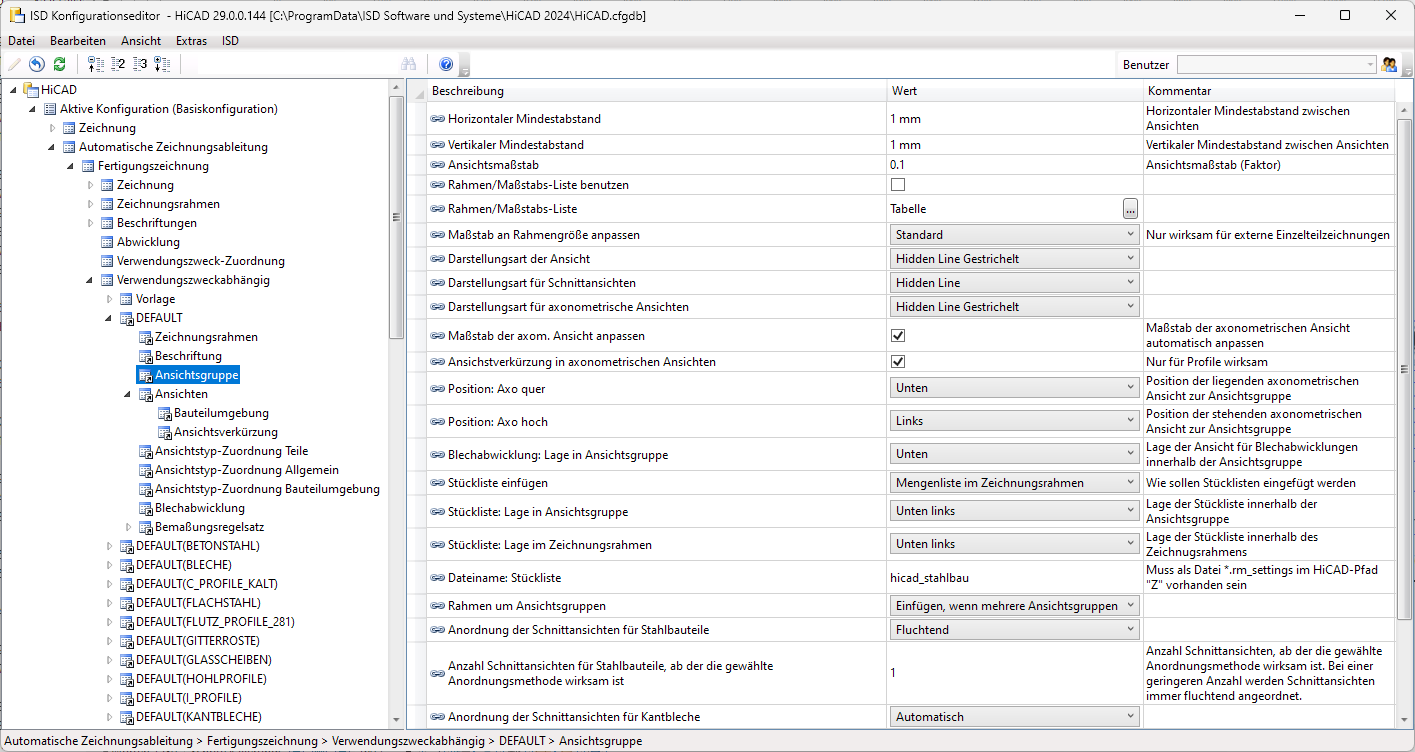

Bei dieser Einstellung lassen sich bereits vorhandene Zeichnungsableitungen unter Verwendung der aktuellen Parametereinstellungen im Konfigurationsmanagement aktualisieren, d. h. die Zeichnungen werden mit den Parametereinstellungen für die verschiedenen Verwendungsarten neu erstellt. Dies vereinfacht beispielsweise die Konfiguration der Zeichnungsableitung.

Wählen Sie das zu aktualisierende Blatt in der Listbox Blattauswahl aus. Soll nur das aktive Blatt aktualisiert werden, dann wählen Sie Aktives Blatt. Sollen alle Blätter aktualisiert werden, dann wählen Sie den Eintrag Alle.

Alle anderen Einstellungsmöglichkeiten des Dialogfensters sind inaktiv.



Ein Beispiel:

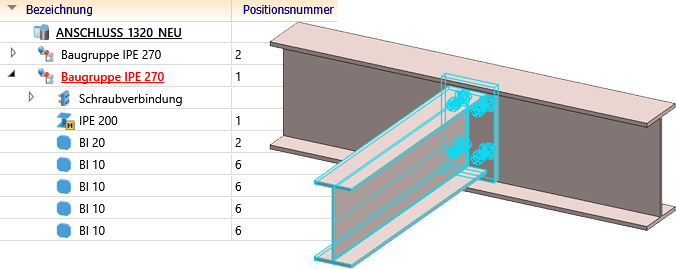

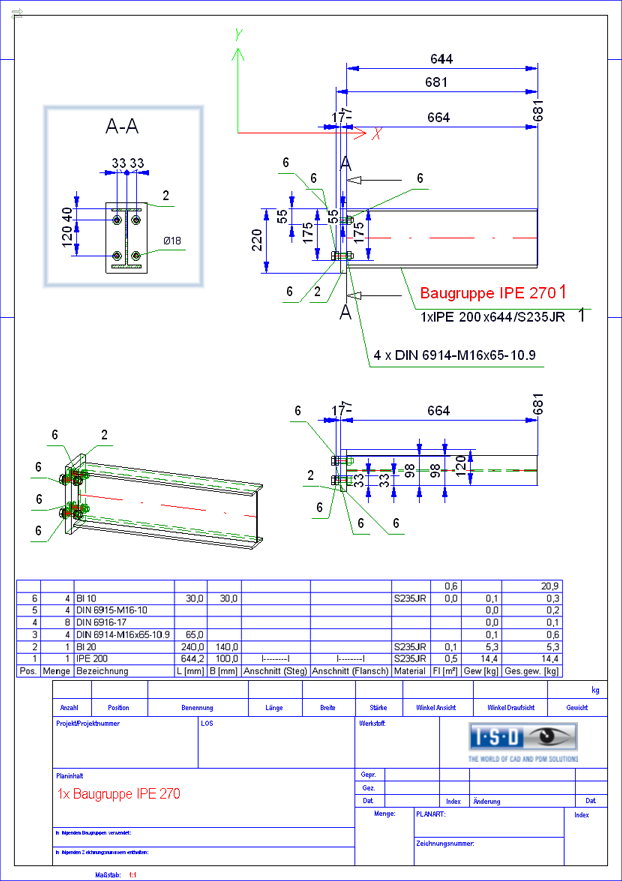

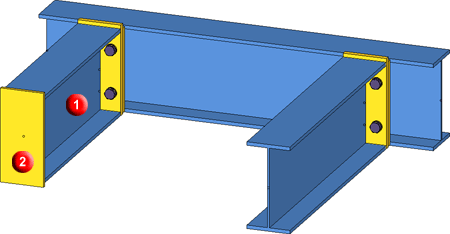

Die Abbildung zeigt zwei Profile die durch einen Stirnplattenanschluss miteinander verbunden sind. Für die Baugruppe 1 ist eine Zeichnung abgeleitet worden, indem die Einstellungen manuell im Dialog vorgenommen wurden. Der Baugruppe wurde keine Verwendungsart zugeordnet.

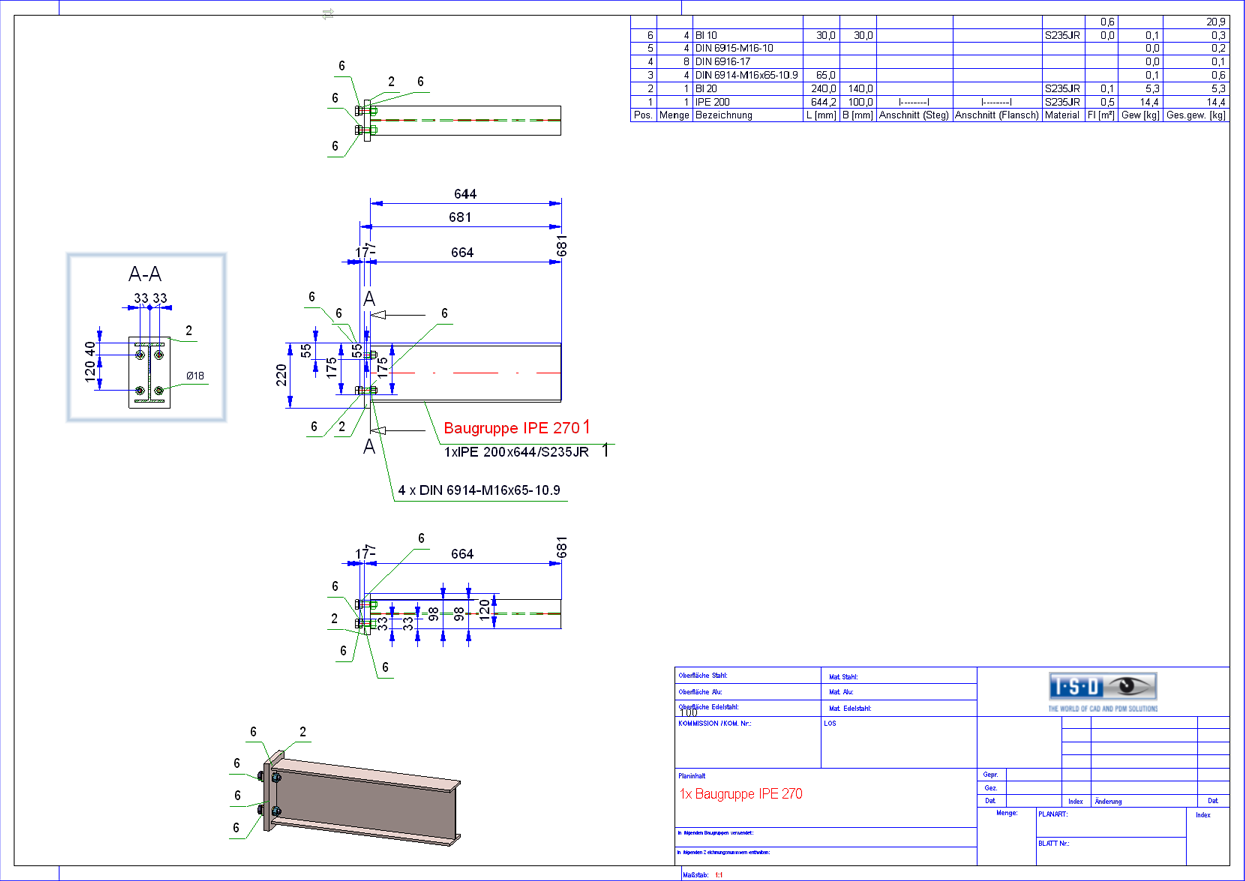

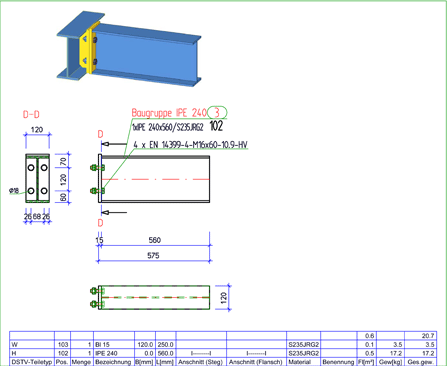

Im Nachhinein sollen nun doch lieber die aktuellen Einstellungen aus dem Konfigurationsmanagement verwendet werden. Durch Aktivierung der Checkbox Neuerstellen mit Einstellungen aus Konfiguration und einen Klick auf OK, lässt sich die Zeichnungen entsprechend aktualisieren. Da in unserem Beispiel der Baugruppe keine Verwendungsart zugeordnet war, wird die Vorlage DEFAULT verwendet, z.B.



Hinweise:

• Um eine Auswahlliste zu erstellen, identifizieren Sie mit gedrückter STRG-Taste die Stahlbauteile, die bei der Aktualisierung der Werkstattzeichnung berücksichtigt werden sollen. Dies ist sowohl im ICN als auch in der Konstruktion möglich. Sie können die Teile auch über ein Rechteck auswählen, indem Sie in der Konstruktion bei gedrückter STRG-Taste mit der linken Maustaste das gewünschte Rechteck aufziehen. Anschließend aktivieren Sie die Funktion Zeichnungsableitung aktualisieren.
• Wenn Sie bereits positionierte Profile bearbeiten, werden die Positionsnummern dieser Teile mit einem * versehen. Vor der Aktualisierung der Werkstattzeichnung müssen Sie die geänderten Profile erneut positionieren.
• Haben Sie Ihre Konstruktion um weitere Bauteile/Baugruppen ergänzt, dann bleiben beim Ändern einer Werkstattzeichnung die vorhandenen Ansichten erhalten. Zusätzliche Zeichnungen werden, abhängig von den Filtereinstellungen, eingefügt.
• Die Rahmen der Ansichtsgruppen werden automatisch an die ggf. geänderte Größe der Ansichtsgruppe angepasst.
• Zum Löschen von Ansichten einer Werkstattzeichnung verwenden Sie die Löschfunktionen für Ansichten - entweder in der Registerkarte Ansicht des ICN oder im Grafikfenster.

• Manuell gelöschte Schnittansichten einer Werkstattzeichnung bleiben auch beim Aktualisieren der Zeichnung gelöscht. Dies betrifft jedoch nur die jeweilige Ansichtsgruppe, aus der die Schnittansicht gelöscht wurde. Existieren zum entsprechenden Teil weitere Zeichnungen, sind die Schnittansichten in dieser Ansichtsgruppe davon unberührt.Wenn die Schnittansicht einer Doppelsteife gelöscht wird, erhalten die beiden Steifen auch als Einzelsteife keine Schnittansicht.

• Beim Laden von Konstruktionen mit Aktualisieren referenzierter Teile wird die Werkstattzeichnung nicht automatisch aktualisiert.
• Individuell erzeugte 2D / 3D - Ansichten, Schnitte und Details werden bei Zeichnungsaktualisierungen beibehalten und geometrisch aktualisiert.
• Für externe PDM-verwaltete Konstruktionen (Zeichnungsverwaltung) lässt sich jetzt im Konfigurationsmanagement einstellen, ob bei der Aktualisierung der Zeichnungsableitung fehlende Schnittansichten erzeugt werden soll. Die Einstellung erfolgt unter PDM > Zeichnungsverwaltung > Fertigungszeichnungen über den Parameter Erzeugung von Schnittansichten beim Aktualisieren der Fertigungszeichnung. Die Defaulteinstellung ist 1 (anpassen).

Analog lässt für externe PDM-verwaltete Konstruktionen auch die automatische Neuanordnung von Ansichten abschalten und zwar unter PDM > Zeichnungsverwaltung > Fertigungszeichnungen über den Parameter Ansichten neu anordnen beim Aktualisieren von Fertigungszeichnungen. Die Defaulteinstellung ist 1 (neu anordnen).

• Ändert sich der Ansichtsmaßstab bei den Ansichten einer Werkstattzeichnung, dann werden beim Aktualisieren der Werkstattzeichnung auch manuell erzeugte Ansichten entsprechend angepasst. Dabei bleiben Ansichtsverknüpfungen erhalten, d. h. manuell erstellte Ansichten bleiben auch nach der Maßstabsänderung fluchtend verknüpft. Bei Detailansichten oder begrenzten Schnittansichten wird der Maßstab immer in der Relation geändert.

• Für die Beschriftung in Werkstattzeichnungen werden die FTD-Dateien gemäß der aktuellen Einstellungen im Konfigurationsmanagement unter Automatische Zeichnungsableitung > Fertigungszeichnung > Verwendungszweckabhängig > name > Beschriftung ausgewertet. name ist dabei der Name des jeweiligen Verwendungszwecks.
• Wird in einer Ansicht der Werkstattzeichnung ein automatisch erzeugtes Maß, d. h. ein auf einer Bemaßungsregel basierendes Maß, gelöscht, dann wird dieses Maß beim Aktualisieren der Werkstattzeichnung nicht wiederhergestellt!

Im Einzelnen wird ab HiCAD 2017 SP1 wie folgt verfahren:

• Das gewählte Maß wird gelöscht und auch beim Aktualisieren der Zeichnung nicht wiederhergestellt.

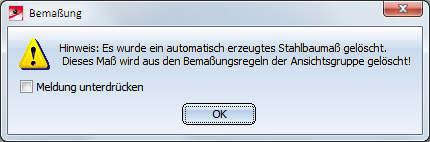

• Der in den Werkstattzeichnungsdaten für die Ansichtsgruppe des gewählten Maßes gespeicherte Bemaßungsregelsatz wird so angepasst, dass die für das Maß verwendete Bemaßungsregel in der entsprechenden Richtung und Ansicht entfällt. Darauf weist HiCAD mit einer entsprechenden Warnung hin.

Soll diese Meldung während der aktuellen HiCAD-Sitzung nicht mehr angezeigt werden, dann aktivieren Sie die Checkbox Meldung unterdrücken.

• Alle übrigen Maße der Ansicht, die mit derselben Bemaßungsregel und in der selben Richtung wie das gelöschte Maß erzeugt wurden, werden in interaktive Maße umgewandelt und bleiben beim Aktualisieren der Zeichnung erhalten..

Wollen Sie dieses Verhalten nicht, dann haben Sie die Möglichkeit, dies im Konfigurationsmanagement abzuschalten und zwar unter Systemeinstellungen > Beschriftungen > Bemaßung 3D durch Deaktivierung der Checkbox Nachbehandlung beim Löschen Werkstattzeichnungsmaßen. Dies ist zu empfehlen, wenn es in Werkstattzeichnungen mit sehr vielen Ansichten zu größeren Performanceverlusten kommen sollte.

Das neue Verhalten funktioniert nur mit ab HiCAD 2017 SP1 neu erstellten oder aktualisierten Werkstattzeichnungen!

• Wird in einer mit der automatischen Zeichnungsableitung erstellten Werkstattzeichnung die Perspektive einer axonometrischen Ansicht geändert, z. B. durch Drehen der Ansicht, dann bleibt die Perspektive auch beim Aktualisieren der Zeichnung erhalten. Automatisch erzeugte Verkürzungen werden entsprechend neu berechnet. Manuell erstellte Verkürzungen werden jedoch nicht beibehalten.



Beachten Sie:

Wenn Sie eine Ansicht aus einem Blatt der Werkstattzeichnung in ein anderes verschieben (per Drag&Drop), dann erscheint folgende Meldung:

Wenn Sie die Aktion durchführen, werden die entsprechenden Ansichten bei der Aktualisierung der Werkstattzeichnung nicht mehr berücksichtigt.
