Numerische Punktoptionen sind Punktoptionen für beliebige Koordinateneingaben und Punktnummern. Folgende Optionen und Kürzel sind verfügbar:
|
Absolute Position |
A |
|
Absoluter Winkel + Distanz |
P |
|
Relative Koordinaten |
R |
|
Relativer Winkel und Distanz |
W |
|
Benannter Punkt |
N |
|
Distanz ab Kantenanfang |
D |
|
Gekürzte Koordinaten |
K |
Zur Aktivierung dieser Punktoptionen stehen verschiedene Möglichkeiten zur Verfügung:
- Aktivierung im Menü Punktoptionen durch Wahl des entsprechenden Symbols.
- Aktivierung durch einfache Eingabe des Punktoptionskürzels über die Tastatur, z. B. A für Absolut oder R für Relativ. Die Punktoption Relativ (R) kann auch mit der Leertaste aktiviert werden.
- Wahl der Funktion
Eingabe über Tastatur
im Menü
Punktoptionen und Eingabe des Punktoptionskürzels,
z. B. A für Absolut oder R für Relativ.
Bei allen numerischen Punktoptionen, beispielsweise R, P, A kann die Punktoption direkt im HiCAD-Taschenrechner geändert werden, indem die am Anfang des Eingabefeldes stehende Punktoptionsbezeichnung einfach überschrieben wird.
Formeln, gemischte Zahlen und Einheiten in Punkteingaben

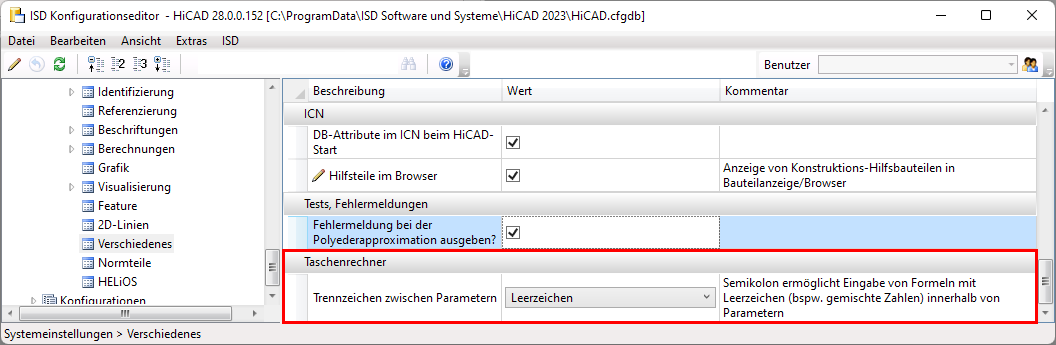

Bei den numerischen Punktoptionen lassen sich die für Punktoption benötigten Zahlenwerte direkt in einem Schritt eingeben, z. B. relative Koordinaten. Dabei sind auch Formeln sowie gemischte Zahlen und Einheiten zulässig, z. B. (a+b), 1/2, 1 3/4" + 12.5 mm. In diesem Fall ist unbedingt die Einstellung im Konfigurationsmanagement unter Systemeinstellungen > Verschiedenes > Taschenrechner zu beachten.
- Leerzeichen
Bei dieser Einstellung müssen die verschiedenen Eingaben durch Leerzeichen getrennt werden. Werden Formeln, gemischte Zahlen oder gemischte Einheiten verwendet, dann dürfen diese keine Leerzeichen enthalten. Dies ist die ISD-seitige Defaulteinstellung. - Semikolon
Wollen Sie Formeln etc. mit Leerzeichen verwenden, dann müssen Sie diese Einstellung wählen. Die verschiedenen Eingaben sind dann durch Semikolon ; zu trennen.
Ein Beispiel:
Sie wollen bei der Punktoption R die Koordinaten X=(a+b)/2 y=70, z= 90 verwenden, wobei a und b Teilevariablen mit den Werten a=50 und b=7 sind.
|
Einstellung |
Eingabe |
Ergebnis |
|
|---|---|---|---|
|
Leerzeichen |
R (a+b)/2 70 90 |
28.5 70 90 |
korrekt |
|
Leerzeichen |
R (a + b)/2 70 90 |
Liefert als X-Wert 0 und fragt die anderen Koordinaten ab |
falsch |
|
Semikolon |
R (a + b)/2;70;90 |
28.5 70 90 |
korrekt |
