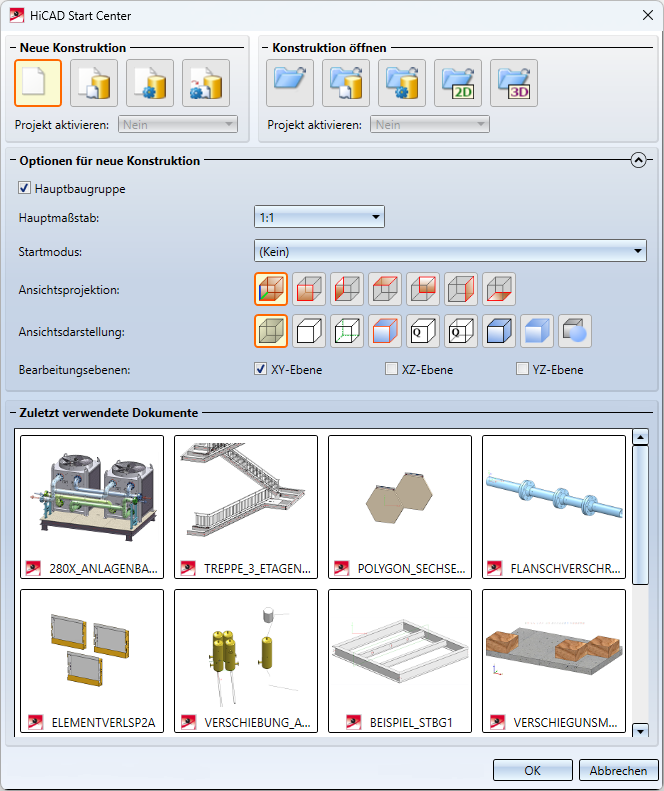

Beim ersten Start von HiCAD wird das Start Center angezeigt, das Ihnen die ersten Schritte bei der Konstruktion erleichtern soll.
Hinweise:
- Beim verlassen des Start Centers mit OK werden die aktuellen Einstellungen als Defaulteinstellung verwendet. Wird das Start Center dagegen mit der ESC-Taste oder über das Symbol
verlassen, werden
die Einstellungen nicht berücksichtigt. - Die Einstellungen, die Sie im Start Center für die Startaktion Optionen für neue Konstruktion gewählt haben, werden in HiCAD auch dann verwendet, wenn Sie eine neue Konstruktion ohne Start Center erstellen.
- Die Funktionen unter Neue Konstruktion und Konstruktion öffnen können Sie durch einen Doppelklick ausführen.
- Mit dem kleinen Pfeil
am rechten Rand bei Optionen für neue Konstruktion kann dieser Bereich eingeklappt werden.
Neue Konstruktion
Wenn Sie eine neue Konstruktion anlegen wollen, dann wählen Sie hier aus vier verschiedenen Optionen aus.
- Neue Konstruktion ohne Datenbank
Hier können Sie eine Konstruktion erstellen, ohne eine Datenbank oder einen Artikelstamm anzulegen. Bei dieser Funktion können sie auch kein Projekt aktivieren. - Neukonstruktion mit Datenbank, ohne Artikelstamm
Mit dieser Funktion legen Sie eine neue Konstruktion ohne Artikelstamm an. Sie können die Konstruktion nachträglich einem Artikelstamm zuordnen. - Neukonstruktion mit Datenbank, mit neuem Artikelstamm
Diese Funktion legt eine neue Konstruktion mit Artikel- und Dokumentenstamm an. Wenn Sie in der HELIOS-Datenbank eine Konstruktion mit Artikelstamm speichern, wird standardmäßig eine Verknüpfung zwischen der Konstruktion (Dokumentenstamm) und dem Artikelstamm als Bauteil-Konstruktion erstellt. - Neukonstruktion mit Datenbank, Artikelstamm zuordnen
Durch auswählen dieser Funktion öffnet sich die Artikelsuche. Über die Artikelsuche können Sie die neue Konstruktion einem Dokumentenstamm und vorhandenen Artikeldaten zuweisen.
-
Projekt aktivieren
-
Nein: Hierbei arbeiten sie ohne ein Projekt.
-
Ja (Immer): Bei der Erstellung einer neuen Konstruktion mit Datenbank können Sie entweder ein vorhandenes Projekt auswählen oder ein neues erstellen.
-
Ja (bei Start Center): Wenn Sie über das HiCAD Start Center eine neue Konstruktion mit Datenbank erstellen, wählen Sie entweder ein Projekt aus oder legen ein neues an.
-
Optionen für neue Konstruktion
- Hauptbaugruppe
Durch aktivieren der Checkbox Hauptbaugruppe wird im ICN die Hauptbaugruppe angelegt. Durch diese Option wird die Konstruktion zu einer Baugruppenkonstruktion.
- Hauptmaßstab
Hier können Sie den Maßstab Ihrer Konstruktion voreinstellen. - Startmodus
Wählen Sie hier den Startmodus, der nach dem Verlassen des Start Centers aktiviert werden soll, z. B. 2D Leerteil, wenn Sie die Konstruktion im 2D beginnen wollen oder 3D Translationsteil, wenn Sie die 3D-Konstruktion mit der Erzeugung eines Translationsteils beginnen wollen. - Ansichtsprojektion und -darstellung (nur 3D)
Wenn Sie im 3D arbeiten wollen, können Sie hier die Modellansicht und die Darstellung der Ansicht voreinstellen. - Bearbeitungsebenen (nur 3D)
Hier können Sie festlegen, welche der Standardbearbeitungsebenen erzeugt werden sollen. Aktivieren Sie dazu die gewünschte Checkbox.
Konstruktion öffnen
Hier können Sie einstellen, ob Sie eine Konstruktion über den Explorer, die Datenbank oder über eine Schnittstelle laden wollen. Wie bei dem anlegen einer neuen Konstruktion, kann beim Verwenden der Datenbank auch direkt das Projekt aktiviert werden. Dies ist bei Konstruktion über Explorer laden nicht möglich.
Beim Laden über die Schnittstellen beachten Sie bitte die Hinweise im Abschnitt Schnittstellen.
Zuletzt verwendete Dokumente
Unter Zuletzt verwendete Dokumente können Sie bis zu 16 Konstruktionen als Vorschau sehen. Diese Vorschaubilder zeigen die Konstruktionen an, die Sie zuletzt geöffnet hatten. Durch Anklicken der jeweiligen Vorschau wird die entsprechende Konstruktion direkt geöffnet. Die Größe der Vorschaubilder kann nicht angepasst werden.
