In Konstruktionen, die mit einer früheren HiCAD Version (bis HiCAD 2017) erstellt und dort - zumindest teilweise positioniert wurden, muss diese Positionierung vor der Nutzung der Positionierungsfunktionalität konvertiert werden. Dies kann mit der Funktion Wechsel von der Positionierung bis HiCAD 2017 erfolgen oder direkt beim Aufruf der Positionierung. |
Gezielter Wechsel von der Positionierung bis HiCAD 2017
Konstruktion > Positionierung/Detaillierung > Pos... > Wechsel von der Positionierung bis HiCAD 2017
Mit dieser Funktion lässt sich die Positionierung bis HiCAD 2017 konvertieren. Dabei wird folgendermaßen verfahren:
- HiCAD versucht bei der Konvertierung die vorhandenen Positionsnummern einschließlich der Einstellungen für die Positionierung soweit möglich zu erhalten.
- Ungültige Positionsnummern bleiben weiterhin ungültig.
- Nicht vorhandene Positionsnummern werden nicht automatisch generiert.

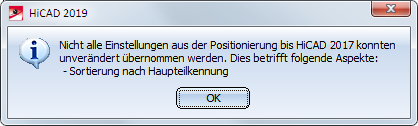

Lassen sich Einstellungen oder Positionsnummern nicht unverändert übernehmen, dann wird eine entsprechende Meldung angezeigt, beispielsweise:

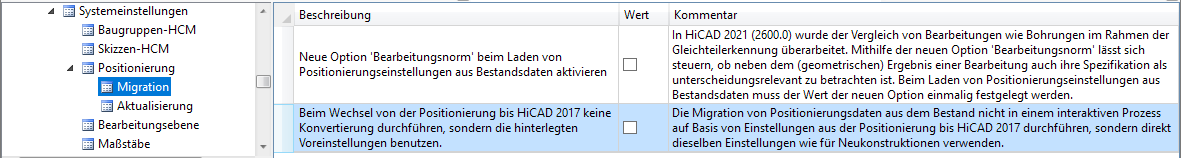

Mit einem Klick auf OK wird entweder der Dialog der Positionierung gestartet oder die Konvertierung direkt durchgeführt. Dies hängt davon ab, ob im Konfigurationsmanagement unter Systemeinstellungen > Positionierung > Migration die Checkbox Beim Wechsel von der Positionierung bis HiCAD 2017 keine Konvertierung durchführen, sondern die hinterlegten Voreinstellungen benutzen aktiv ist oder nicht.
Beim Wechsel von der Positionierung bis HiCAD 2017 keine Konvertierung durchführen, sondern die hinterlegten Voreinstellungen benutzen
Ist die Checkbox inaktiv, dann wird der Dialog der Positionierung gestartet. Dort können Sie die Einstellungen prüfen, noch nicht vorhandene Positionsnummern generieren etc.

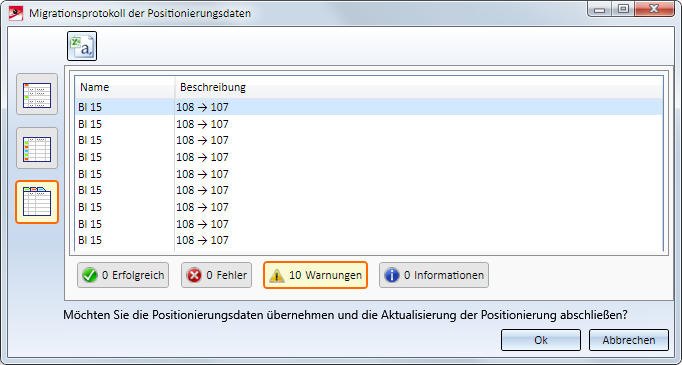

Mit einem Klick auf OK wird die Konvertierung gestartet. Anschließend werden in einem Migrationsprotokoll Warnungen, aufgetretene Fehler etc. angezeigt.
Über die Symbole links im Dialog lässt sich die Darstellung der Anzeige variieren.
Das Migrationsprotokoll lässt sich über das Symbol oben im Fenster auch als CSV-Datei exportieren.
Erst mit einem Klick auf OK wird die Konvertierung endgültig durchgeführt.
Beim Wechsel von der Positionierung bis HiCAD 2017 keine Konvertierung durchführen, sondern die hinterlegten Voreinstellungen benutzen
Ist die Checkbox aktiv, dann wird die Konvertierung direkt gestartet - ohne Anzeige des Dialoges der Positionierung. Dabei wird die im Konfigurationsmanagement unter Systemeinstellungen > Positionierung > Voreinstellungen gewählte Favoritendatei verwendet.
Beachten Sie:
Seit HiCAD 2021 steht der Modus Positionierung bis HiCAD 2017 nicht mehr zur Verfügung. In Konstruktionen, die mit einer früheren HiCAD Version erstellt und dort - zumindest teilweise - mit dem alten Positionierungsmodus positioniert wurden, muss - vor der Nutzung der Positionierungsfunktionalität in HiCAD 2021 - die bisherige Positionierung entsprechend konvertiert werden.
Dabei ist Folgendes zu beachten:
Seit HiCAD 2021 lässt sich für die Gleichteilerkennung bei der Positionierung festlegen, wann Bohrungen als gleich gelten. Dazu steht im Dialogfenster der Positionierung auf der Registerkarte Allgemein die Checkbox Bearbeitungsnorm zur Verfügung.
|
|
Bohrungen - auch solche, die als Ausnehmung erstellt werden - gelten auch dann als gleich, wenn sie unterschiedliche Darstellungen haben. Eine Ausnahme sind Bohrungen, die nur als Achsen dargestellt werden. |
|
|
Bohrungen und entsprechende Bearbeitungen gelten nur dann als gleich, wenn ihre Katalog-/Tabellen-IDs übereinstimmen. |

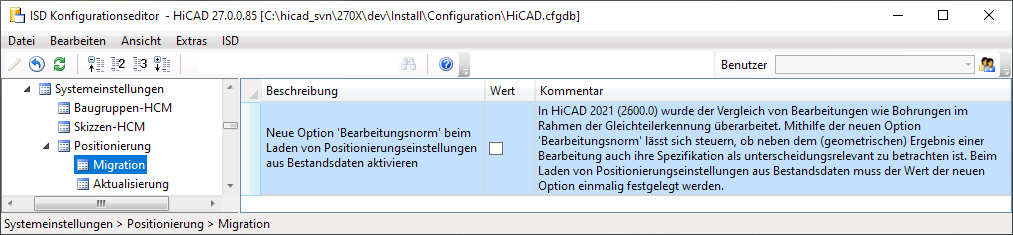

Um bei der Migration von Bestandsdaten "Überraschungen" bei Bohrungen zu vermeiden, steht im Konfigurationsmanagement unter Systemeinstellungen > Positionierung > Migration der neue Schalter Neue Option 'Bearbeitungsnorm' beim Laden von Positionierungseinstellungen aus Bestandsdaten aktivieren zur Verfügung.
Ist der Schalter aktiv, dann wird in den Positionierungseinstellungen für die Konvertierung die Checkbox Bearbeitungsnorm aktiviert, anderenfalls deaktiviert.
Auf diese Weise können Sie Ihre Bestandsdaten mit und ohne Berücksichtigung der Bearbeitungsnorm konvertieren, die Ergebnisse vergleichen und so die für Ihre Konstruktion richtige Einstellung finden.
Automatischer Wechsel von der Positionierung bis HiCAD 2017

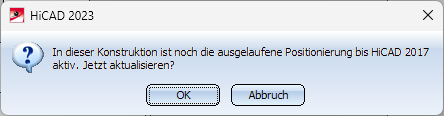

Sobald Sie in Konstruktionen, die mit einer früheren HiCAD Version (bis HiCAD 2017) erstellt und dort - zumindest teilweise - positioniert wurden, eine der Positionierungsfunktionen aufrufen, erscheint die folgende Meldung:
Soll die Konvertierung gestartet werden, dann wählen Sie OK. Der Ablauf ist dann analog zur Funktion Wechsel von der Positionierung bis HiCAD 2017.
Wollen Sie die Konvertierung jetzt noch nicht durchführen, dann klicken Sie auf Abbruch.
