Bezugskoordinatensystem in Isometrie und Rohrplan
Isometrie-Bezugskoordinatensystem setzen
Normalerweise wird das Weltkoordinatensystem des Aufstellungsplans als Bezugskoordinatensystem für die Koordinatenbestimmung in den Isometrie-Zeichnungen und Rohrplänen verwendet. Sie können Rohrleitungen aber ein Bezugskoordinatensystem mitgeben, das bei der Erzeugung von Isometrien und Rohrplänen berücksichtigt wird, z. B. bei der Darstellung von Koordinaten in Textfähnchen.
Voraussetzung ist, dass ein lokales Koordinatensystem im Aufstellungsplan existiert. Dazu können Sie beispielsweise die Funktion Anlagenbau > Einstellungen > Einst... > Auf Anschluss setzen
verwenden. Ist kein lokales Koordinatensystem definiert, dann erscheint eine entsprechende Meldung.
Ist ein lokales Koordinatensystem vorhanden, dann werden Sie beim Start der Funktion Bez... aufgefordert, eine Rohrleitung auszuwählen.

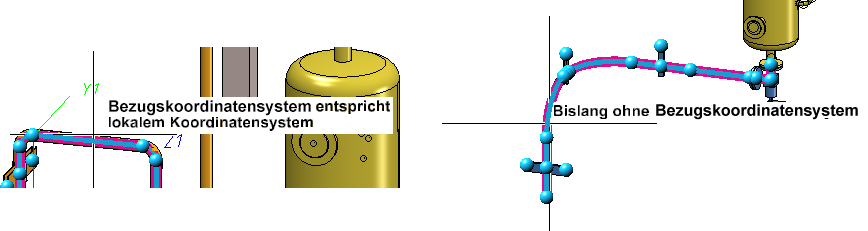

Sobald der Grafik-Cursor sich über einer Rohrleitung befindet, wird Ihnen direkt am Cursor angezeigt, ob die Rohrleitung bereits ein Bezugskoordinatensystem hat.
Es kann eine der drei folgenden Meldungen angezeigt werden:
- Bislang ohne Bezugskoordinatensystem
Durch Anklicken der Rohrleitung wird das lokale Koordinatensystem als Bezugskoordinatensystem der Rohrleitung übernommen. - Bezugskoordinatensystem entspricht lokalem Koordinatensystem
- Bezugskoordinatensystem weicht vom lokalem Koordinatensystem ab.
Das lokale Koordinatensystem wurde nachträglich geändert.

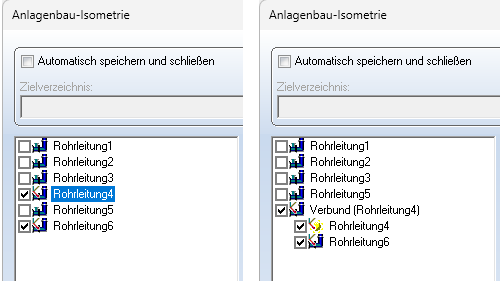

Sowohl im Dialog der Isometrie- als auch der Rohrplan-Generierung wird durch das Symbol
gekennzeichnet, ob eine Rohrleitung ein Bezugskoordinatensystem hat.
Wenn Sie auf
klicken finden Sie die Funktion Isometrie-Bezugskoordinatensystem löschen.
Die Funktion gilt auch für Rohrpläne.
Isometrie-Bezugskoordinatensystem löschen
Anlagenbau > Isometrie/Rohrplan > Bez... > Bezugskoordinatensystem löschen
Wenn vorher das lokale Koordinatensystem des Aufstellungsplans zum Referenz-Koodinatensystem einer Rohrleitung erklärt worden war, dann wird mit dieser Funktion wieder das Weltkoordinatensystem des Aufstellungsplans zum Bezugskoordinatensystem der Rohrleitung in der Isometrie und im Rohrplan.
Sobald der Grafik-Cursor sich über einer Rohrleitung befindet, wird Ihnen direkt am Cursor angezeigt, ob die Rohrleitung bereits ein Referenz-Koordinatensystem hat. Die Meldungen sind dieselben wie beim Setzen eines Bezugskoordinatensystems.
Die Funktion gilt auch für Rohrpläne.
