Einstellungen im Konfigurationsmanagement
Unter Anlagenbau > Isometrie und Rohrplan > Stücklisten-Layout lassen sich darüber hinaus verschiedene Einstellungen für Stücklisten-Layouts in der Isometrie / im Rohrplan festlegen.
Und unter Anlagenbau > Isometrie und Rohrplan > Ansichtsanordnungen haben Sie die Möglichkeit, Ansichtskonfigurationen für den Rohrplan zu definieren. Diese lassen sich dann im Dialogfenster Anlagenbau-Rohrplan auswählen.

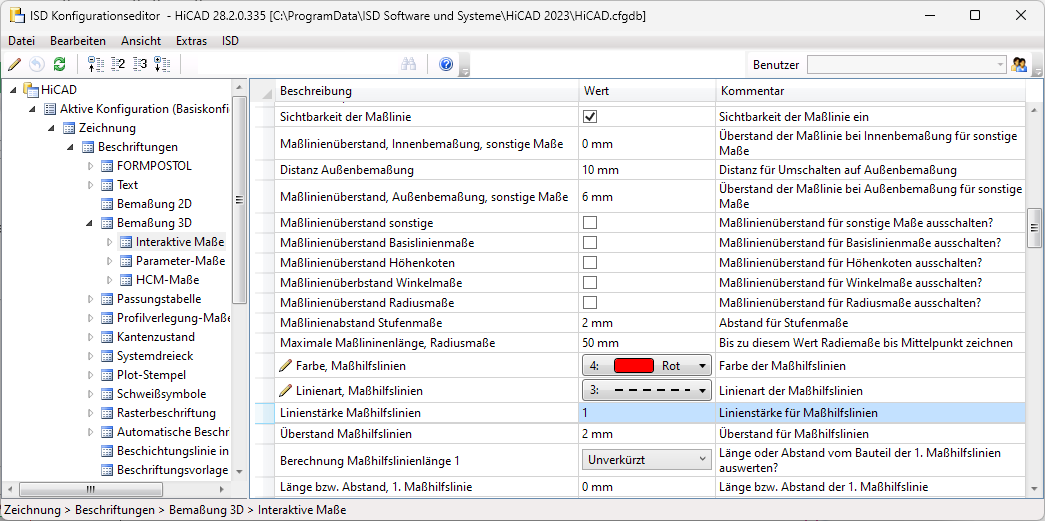

Zur Darstellung der Maßhilfslinien in der Isometrie und im Rohrplan werden die Einstellungen im Konfigurationsmanagement unter Zeichnung > Beschriftungen > Bemaßung 3D > Interaktive Maße verwendet.
Erzeugung neuer Isometrien und neuer Rohrpläne

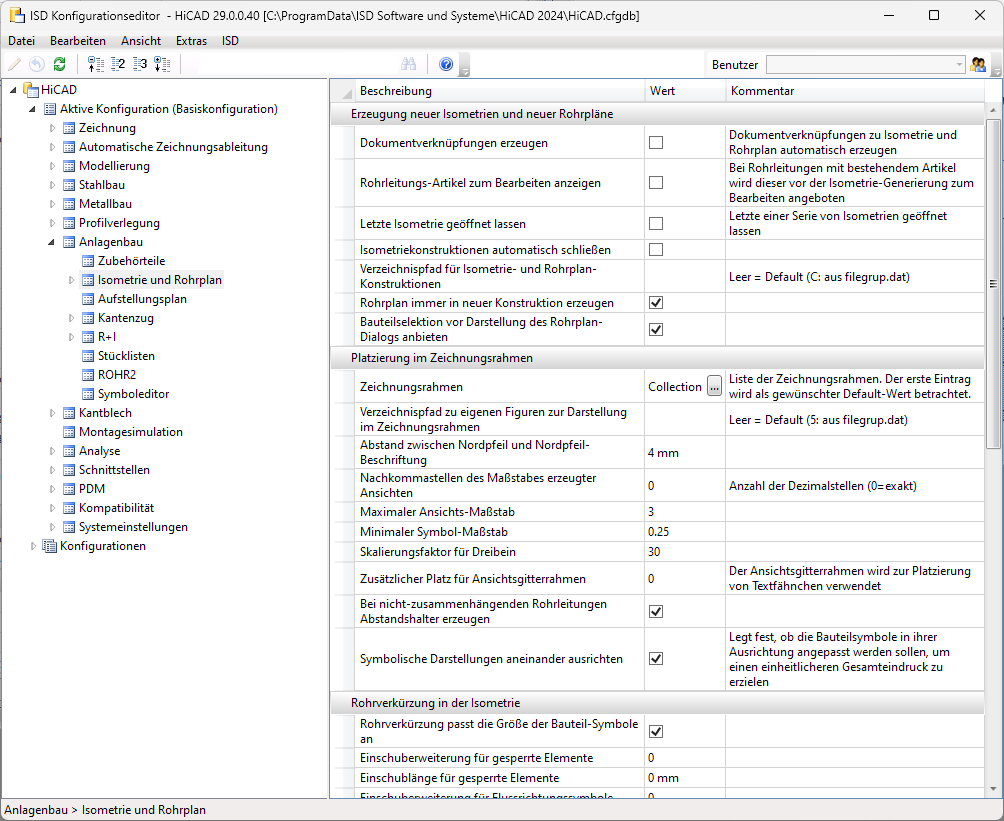

Diese Einstellungen beeinflussen die Voreinstellungen im Dialogfenster Anlagenbau-Isometrie und Anlagenbau-Rohrplan.
- Dokumentverknüpfungen erzeugen
Ist diese Checkbox aktiv, dann gilt dies auch für die entsprechende Checkbox im Dialogfenster Anlagenbau-Isometrie bzw. Anlagenbau-Rohrplan. Defaultmäßig ist die Checkbox inaktiv. - Letzte Isometrie geöffnet lassen
Durch Aktivieren dieser Checkbox legen Sie fest, dass nach der Generierung von Isometrien die letzte Isometrie einer Serie geöffnet bleibt. - Isometriekonstruktionen automatisch schließen
Über diese Checkbox legen Sie fest, ob beim Aufruf der Funktionen Isometrie generieren und Rohrplan generieren die Checkbox Automatisch speichern und schließen aktiviert ist. Defaultmäßig ist die Checkbox inaktiv. - Verzeichnispfad für Isometrie- und Rohrplankonstruktionen
Hier lässt sich der Pfad für das automatische Speichern der Isometrie-/Rohrplankonstruktionen voreinstellen. Dazu tragen Sie die gewünschte Filegruppe (z. B. L:) aus der Datei Filegrup.dat ein. Defaultmäßig ist das Feld leer, d. h. es wird die Filegruppe C: verwendet. - Rohrplan immer in neuer Konstruktion erzeugen
Diese Checkbox bestimmt, ob bei der Generierung von Rohrplänen im Dialogfenster Anlagenbau-Rohrplan die Checkbox Neue Konstruktion erzeugen automatisch aktiv ist. Defaultmäßig ist die Checkbox aktiv. - Bauteilselektion vor Darstellung des Rohrplan-Dialoges anbieten
Diese Einstellung bestimmt, ob beim Aufruf der Rohrplanfunktion zunächst die Auswahl der Bauteilketten/Bauteile erfolgen oder ob sofort das Dialogfenster Anlagenbau-Rohrplan angezeigt werden soll. Durch Deaktivieren der Checkbox lässt sich die Abfrage nach Auswahl der Bauteilketten/Bauteile abschalten. In diesem Fall wird beim Aufruf der Funktion Rohrplan generieren sofort das Dialogfenster Anlagenbau-Rohrplan angezeigt. War beim Funktionsaufruf eine Rohrleitung aktiv, dann ist diese im Dialogfenster ausgewählt. Es werden dann für den Rohrplan alle Bauteile der Rohrleitung verwendet. Defaultmäßig ist die Checkbox aktiv.
Besonderheit bei Rohrplänen
Werden Rohrpläne in einem Blattbereich der aktiven Konstruktion erzeugt und wird dann aus dieser Blattansicht heraus erneut ein Rohrplan erstellt, dann werden im neuen/aktualisierten Rohrplan genau die Teile berücksichtigt, die auch in der ursprünglichen Blattansicht sichtbar waren. Das heißt, Sie werden in diesem Fall nicht aufgefordert, die Teile für den Rohrplan auszuwählen. Erfolgt die Generierung des Rohrplanes dagegen aus der Modellansicht heraus, dann müssen Sie die Teile auswählen. Es sei denn, Sie haben die Checkbox Bauteilselektion vor Darstellung des Rohrplan-Dialogs anbieten deaktiviert.
Platzierung im Zeichnungsrahmen
- Zeichnungsrahmen

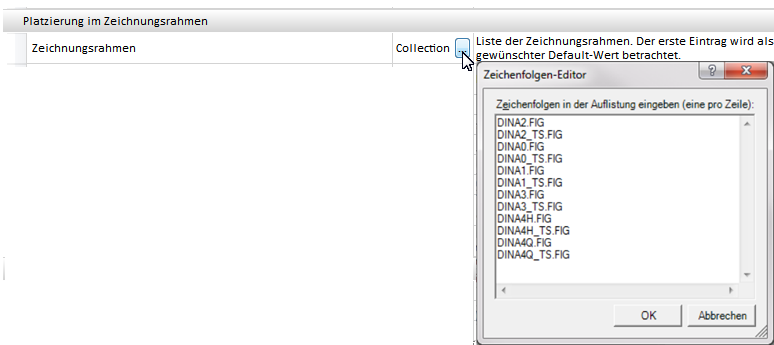

Hier wird festgelegt, welche Zeichnungsrahmen in den Isometrie- und Rohrplaneinstellungen zur Auswahl angeboten werden. Die Liste enthält die Dateinamen der 2D-Teile für die Zeichnungsrahmen. Diese 2D-Teile werden im Standardverzeichnis für Konstruktionen erwartet. Der Zeichnungsrahmen, der an erster Stelle der Liste steht, wird im Isometrie- und Rohrplandialog vorausgewählt. Ansonsten ist die Reihenfolge unerheblich.
Beim Aufruf der Funktionen Isometrie automatisch generieren und Rohrplan automatisch generieren, werden diese Einstellungen unter Zeichnungsrahme geprüft. Ggf. erscheint nicht daher nicht sofort das Dialogfenster, sondern eine entsprechende Meldung.
Weitere Informationen.....
- Abstand zwischen Nordpfeil und Nordpfeil-Beschriftung
bestimmt den Abstand des Textes von der Pfeilspitze. Der Defaultwert ist 4. - Nachkommastellen des Maßstabes erzeugter Ansichten
Der Defaultwert ist 0. - Maximaler Ansichts-Maßstab
Legt fest, welcher Maßstab beim Einpassen von Konstruktionen mit wenigen Bauteilen nicht überschritten werden darf. - Minimaler Symbol-Maßstab
Falls der Ansichtsmaßstab beim Einpassen großer Konstruktionen in den Zeichnungsrahmen unter den minimalen Symbol-Maßstab fällt, so werden die Symbole dennoch im minimalen Symbol-Maßstab dargestellt. Dies verhindert, dass Symbole zu klein gezeichnet werden. - Skalierungsfaktor für Dreibein
- Zusätzlicher Platz für Ansichtsgitterrahmen
Der Ansichtsgitterrahmen wird zur Platzierung von Textfähnen verwendet, Der Defaultwert ist 0. - Bei nicht zusammenhängenden Rohrleitungen Abstandshalter erzeugen
Es kommt vor, dass Rohrleitungen nicht durchgehend verbunden sind. Die Rohrleitung zerfällt dann in zwei oder mehr Teile. In solchen Fällen fügt die Isometrie Abstandshalter ein, denen ein Warn-Symbol in Form eines Textfähnchens anhängt. So ist sofort ersichtlich, wo in der Rohrleitung Unterbrechungen aufgetreten sind. Wollen Sie dies nicht, dann deaktivieren Sie die Checkbox. Bei inaktiver Checkbox wird der Warnhinweis Bauteile nicht exakt verbunden ausgegeben, falls kleine Lücken zwischen Rohrteilen festgestellt werden. Dieser Hinweis wird bei der Verwendung von Abstandshaltern unterdrückt.
Rohrverkürzung in der Isometrie
- Rohrverkürzung passt die Größe der Bauteile an
Beim Einbau von Rohrbauteilen im Aufstellungsplan werden die Symbole so skaliert, dass diese von Anschlusspunkt zu Anschlusspunkt reichen.Ist diese Checkbox aktiv, dann stellt die Isometrie die ursprüngliche Größe der Symbole wieder her. Dies ist die Defaulteinstellung. - Einschuberweiterung... / Einschublänge
Die Rohrverkürzung reserviert für jedes Symbol, das an ein Rohr gezeichnet werden soll, Platz. Im Wesentlichen gibt es zwei Parameter für jedes Symbol, eine Einschuberweiterung und eine Einschublänge. Die Einschuberweiterung ist ein Faktor, um den die Darstellung des Rohres verlängert wird, falls das fragliche Symbol vorhanden ist. Die Einschublänge gibt an, wieviel vom Platz auf dem Rohr für das Symbol reserviert werden soll. - Basiseinheit der Rohrverkürzung
Auf diesen Basiswert beziehen sich diverse Einstelloptionen zur Rohrleitungsverkürzung. - Rohrverkürzung auf Rohrleitungsschleifen anwenden
Bis HiCAD 2014 SP1 wurden bei der Rohrverkürzung Schleifen in der Rohrleitung immer übergangen. Dieses Verhalten hat sich in HiCAD 2014 SP2 geändert, d. h. Schleifen werden berücksichtigt. Wollen Sie weiterhin das frühere Verfahren nutzen, dann deaktivieren Sie die Checkbox. - Rohrverkürzung soll Überschneidungen vermeiden
Ab HiCAD 2015 werden Bauteil-Überschneidungen bei der Generierung von Isometriekonstruktionen automatisch erkannt und aufgelöst. Wollen Sie das nicht, dann deaktivieren Sie die Checkbox. - Überschneidungs-Vermeidung berücksichtigt Bemaßung
Ist diese Checkbox aktiv, dann wird bei der Überschneidungs-Vermeidung versucht , die Anzahl der Schnitte mit und unter den Maßlinien zu minimieren. Defaultmäßig ist die Checkbox aktiv. - Gewünschter minimaler Abstand in Überschneidungs-Vermeidung
Dieser Wert legt fest, ab welchem Abstand Elemente der Isometrie-Zeichnung nicht mehr als potenziell aufzulösender Schnitt betrachtet werden. Dieser Wert ist ein Vielfaches der Basiseinheit der Rohrverkürzung. Je größer dieser Wert, desto weiter voneinander entfernt sind die Elemente der Isometrie-Zeichnung nach der Rohrverkürzung. - Überschneidung nicht auflösen ab diesem relativen Skalierungsfaktor
Um eine Überschneidung aufzulösen, müssen die sich schneidenden Elemente voneinander entfernt werden. Da in einer Isometrie die Winkel nicht verändert werden dürfen, müssen dazu passende gerade Rohrleitungsabschnitte gefunden werden. Nun können die Winkel in der Isometrie-Zeichnung so ungünstig liegen, dass ein gerader Abschnitt im Verhältnis zum gewonnen Abstand zwischen den sich schneidenden Bauteilen sehr stark verlängert werden muss. Dies führt zu unansehnlichen Isometrie-Zeichnungen. Um das zu vermeiden, kann hier der Höchstwert festgelegt werden, um den ein gerader Abschnitt verlängert werden darf, um den Abstand zwischen sich schneidenden Zeichnungselementen um eine Einheit zu erhöhen. Der voreingestellte Wert von 2 entspricht in etwa einem Winkel von 60° zwischen dem geraden Abschnitt und einer gedachten Verbindungslinie zwischen den sich schneidenden Bauteilen.
Gefällesymbol
Diese Parameter beinflussen die Darstellung von Gefällesymbolen:
- Abstand zwischen Gefälle-Symbol und Text
- Anzahl Nachkommastellen für Winkel-Darstellung
- Anzahl Nachkommastellen für Prozent-Darstellung
- Anzahl Nachkommastellen für Promille-Darstellung
Aufteilung der Isometrie auf mehrere Konstruktionen
Hier legen Sie fest, welche Stückliste bei der Aufteilung einer Isometrie erzeugt wird:
- vollständige Stückliste
- nur eine Stückliste
Defaultmäßig sind beide Checkboxen inaktiv.
