Gesamt-Aktualisierung

Isometrie + Rohrplan > Nachbearbeitung > Akt...

Anlagenbau > Isometrie/Rohrplan > R.Plan.... > Gesamtaktualisierung

Erzeugte Isometrien/Rohrpläne lassen sich bei Änderungen des Aufstellungsplanes auch nachträglich aktualisieren, ohne dass sie komplett neu erzeugt werden müssen. Dies gilt für Bauteil-, Längen- und Verbindungslisten sowie für Achskreuz und Nordpfeil der aktiven Ansicht. Darüber hinaus besteht die Möglichkeit, eine Gesamtaktualisierung vorzunehmen.

Diese Funktionalität setzt voraus, dass die Isometrie mit aktivierter Dokumentenverknüpfung erzeugt wurde, das heißt, die Rohrleitung muss referenziert sein!

• Gesamtaktualisierung

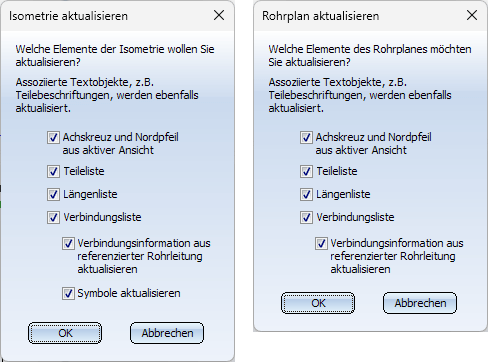

  Bei Auswahl der Funktion Gesamt wird das Dialogfenster Isometrie aktualisieren bzw. Rohrplan aktualisieren angezeigt.



Standardmäßig sind alle Checkboxen aktiv. Sie haben jedoch die Möglichkeit, Elemente von der Aktualisierung auszunehmen, indem Sie die entsprechenden Optionen einfach deaktivieren. Beim Aktualisieren einer Verbindungsliste, können die Verbindungsinformationen direkt aus der referenzierten Rohrleitung neu kopiert (z. B. nach Änderungen im Aufstellungsplan) sowie die Verbindungssymbole auf der Leitung aktualisiert werden. Wenn lediglich Änderungen in der Teile-Datenbank vorgenommen wurden (Bezeichnung etc.), sind diese Funktionen nicht notwendig und können daher deaktiviert werden.

• Aktualisierung einer einzelnen Liste
  Bei dieser Funktion wird direkt die ausgewählte Liste aktualisiert. Im Falle der Verbindungsliste erfolgt automatisch eine Aktualisierung der Verbindungsinformation aus der referenzierten Leitung sowie eine Erneuerung der Verbindungssymbole.



Beispiel

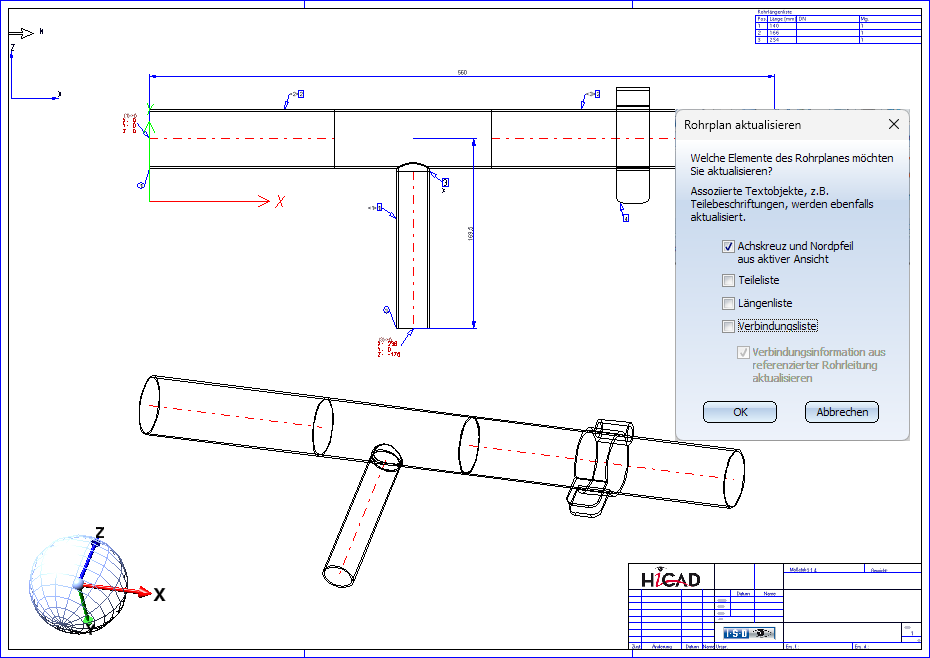

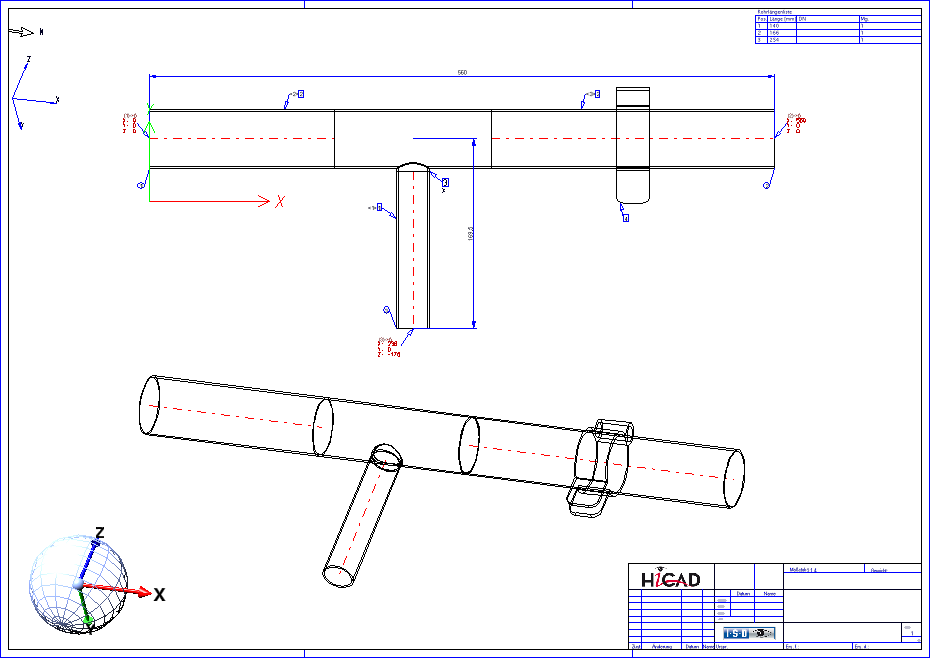

Im folgenden Beispiel ist in der unteren Ansicht des Rohrplanes die Ausrichtung manuell verändert worden. Um dies auch im Achskreuz und im Nordpfeil wiederzufinden, wird die Funktion Aktualisierung verwendet.

Da nur ein Achskreuz und ein Nordpfeil erzeugt werden, müssen Sie bei mehreren Ansichten ggf. beide Figuren auf dem Blatt mit Hilfe der Funktion 2D-Teil > Transformieren > Versch... > Teil verschieben, frei (2D) noch anpassen.



Im Untermenü der Funktion finden Sie die Funktion Rohrteil-Symbole umfärben .
