Prüfungen beim Laden/Speichern
Neben der Prüfung von Nennweiten, Rohrlängen und Rohrleitungsstruktur mit den Funktionen unter Anlagenbau > Koll...bietet HiCAD auch die Möglichkeit, diese Prüfungen beim Laden und Speichern von Aufstellungsplänen oder beim Umschalten von einem R+I-Schema in den Aufstellungsplan automatisch durchzuführen.

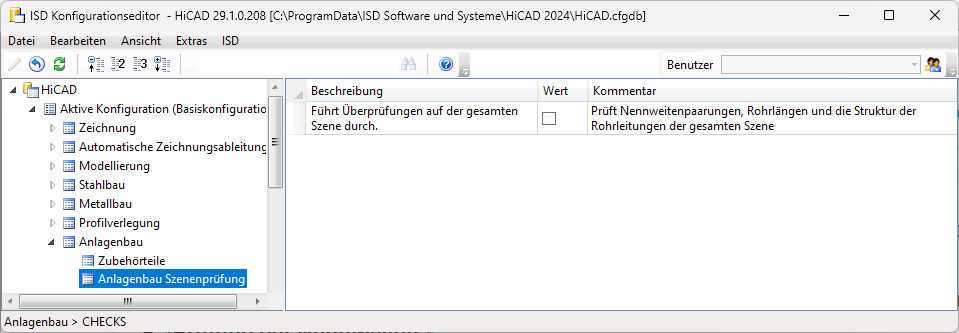

Dazu steht im Konfigurationsmanagement unter Anlagenbau > Anlagenbau > Szenenprüfung der Parameter Führt Überprüfungen auf der gesamten Szene durch zur Verfügung.
Ist diese Checkbox aktiv, dann führt HiCAD beim Laden/Speichern automatisch die folgenden Prüfungen durch:
- Prüfung der Nennweiten
Hier wird geprüft, ob im Aufstellungsplan nur Bauteile mit zueinander passenden Nennweiten miteinander verbunden sind.
- Rohrlängen prüfen
Es wird geprüft, ob im Aufstellungsplan unzulässige Rohrlängenänderungen vorgenommen wurden. - Prüfen der Rohrleitungsstruktur
Hier wird die Teilestruktur aller Rohrleitungen überprüft.

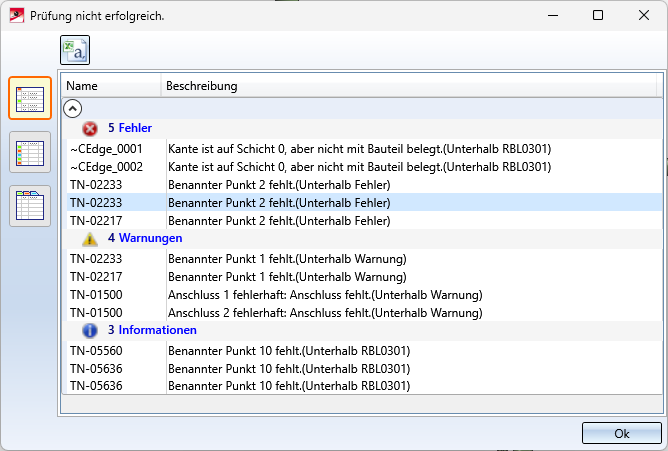

Treten bei der Prüfung Fehler auf, dann werden diese in einer Ergebnisliste angezeigt, z. B.

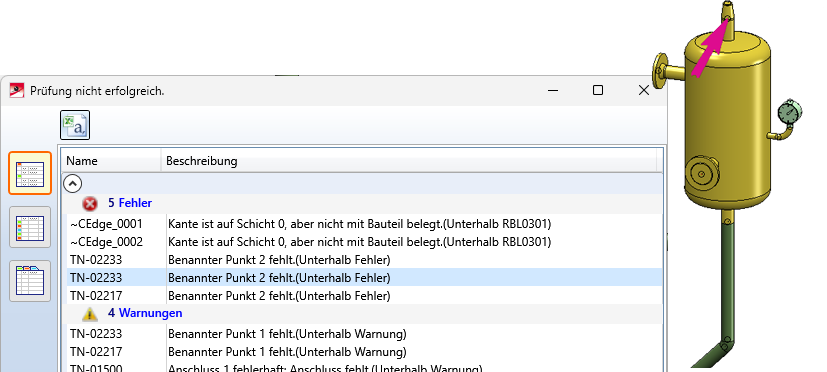

Wenn Sie in der Liste auf einen der Fehler klicken, wird die entsprechende Stelle im Aufstellungsplan gekennzeichnet.
