Bauteilart: Vorschweißbördel

Regeln zum Erstellen von einzelnen Anlagenbau-Bauteilen

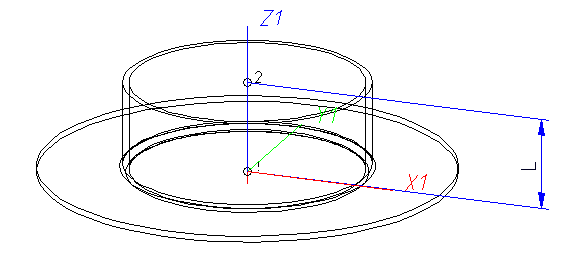

Lage der Anschlusspunkte und Bestimmung der Einbaulängen bei verschiedenen Anschlussarten
Anschluss zum Stumpf-Anschweißen	Flanschanschluss	Anschlussnippel bei Schraub-, Steck- oder Muffenschweiß-Verbindung	Anschlussmuffe bei Schraub-, Steck- oder Muffenschweiß-Verbindung

a = Maß für Einbaulänge (z. B. L, L1 usw.)	a = Maß für Einbaulänge (z. B. L, L1 usw.)	a = Maß für Einbaulänge (z. B. L, L1 usw.)	a = Maß für Einbaulänge (z. B. L, L1 usw.)

Benannte isolierte Punkte

Benennung	Aufgabe	Bemerkung	Lage im Koordinatensystem
!	Anschlusspunkt	Passpunkt	im Ursprung (0,0,0)
2	Anschlusspunkt		X = 0, Y = 0, Z > 0

Notwendige Attribute für den Eintrag in die Datenbank oder den Katalog

Der Eintrag der Attributwerte sowie die Wahl der Bauteilart sollten mit dem PAA-Editor erfolgen.

Es müssen mindestens für die folgenden Attribute Werte eingetragen werden:

Attribut

Beschreibung

BENENNUNG

Benennung des Bauteils

NORMBEZEICHNUNG

Normbezeichnung des Bauteils

Ein Eintrag ist auch notwendig, wenn das Bauteil keiner Norm entspricht.

NENNWEITE

Nennweite, Anschluss “!“ und “2“

BESTELLVERMERK

Bestellvermerk, individueller Inhalt

Zusätzlich, nur wenn die entsprechende Norm die Nennweite in Zoll angibt:

NPS_INCH

Zoll-Nennweite (z. B. 1 1/2‘‘, das ‘‘ besteht aus zwei ‘-Zeichen) , Anschluss “!“ und “2“

D_AUSSEN

Außendurchmesser, Anschluss “2“

WANDDICKE

Wanddicke, Anschluss “2“

ANSCHLUSSART

Anschlussart, Anschluss “!“ (immer Flanschanschluss)

ANSCHLUSSART2

Anschlussart, Anschluss “2“

Mögliche Werte des Attributes ANSCHLUSSART:

1000x	stumpf geschweißt	Zusatzteil beim Einbau mitbringen Bei entsprechender Vorgabe zu einem Anschluss im Attribut ANSCHLUSSART bringt das Bauteil beim Einbau zu dem Anschluss ein Zusatzteil der im Attribut angegebenen Norm mit und schließt es an. Vorschweißbördel können in ihrer Anschlussart Losflansche mitbringen. Da es keine Bauteilart Losflansch gibt, wurde für Bördel festgelegt, dass ein Losflansch gemeint ist, wenn in der Anschlussart die Bauteilartkennung für Flansche verwendet wird, also 5100010. Beispielsweise könnte der Inhalt des Attributes ANSCHLUSSART so aussehen: 20002 1 5100010 N2642 R2 Dabei ist N2642 R2 die Normbezeichnung, mit der der Losflansch in die Datenbank eingetragen wurde. In der Anschlussart-Definition kann auch eine Bauteilartkennung verwenden werden, ohne zusätzlich die Norm festzulegen. Für Vorschweißbördel können Sie also festlegen, dass Sie einen Losflansch automatisch einbauen möchten, müssen aber die Norm nicht festlegen. Ist der Losflansch nicht eindeutig, so wird Ihnen eine entsprechende Suchmaske (HELiOS oder Katalog) angeboten.
2000x	Flanschverbindung
2100x	Nutflanschverbindung
2200x	Bundflanschverbindung
2010x	Flanschanschluss eines losen Flansches
3100x	geschraubt, Nippel
3200x	geschraubt, Muffe
4100x	gesteckt, Nippel
4200x	gesteckt, Muffe
5100x	muffengeschweißt, Nippel
5200x	muffengeschweißt, Muffe

Die letzte Ziffer (x) der Kennzahl gibt Aufschluss über die Bedeutung des Zusatzes:

0 =kein Zusatz

2 = Der Zusatz besteht aus Anschlussnummer, Bauteilart-Kennung und Bauteilnorm des anzuschließenden Bauteils

Die vorangestellte Anschlussnummer gibt an, mit welchem Anschluss das Zusatzbauteil an den aktuellen Anschluss anzufügen ist.

Beachten Sie bitte auch die Informationen unter Anschlussartkennung mit Priorisierungs-Information und Anschlussartkennung - Liste von Bauteilnormen.

Wenn Vorschweißbördel mit dem Losflansch aus den Anschlussartattributen eingebaut werden sollen, muss in den Anlagenbau-Einstellungen auf der Registerkarte Bauteilauswahl die Option Anschlussteile automatisch einbauen aktiviert sein.
