Bauteil drehen

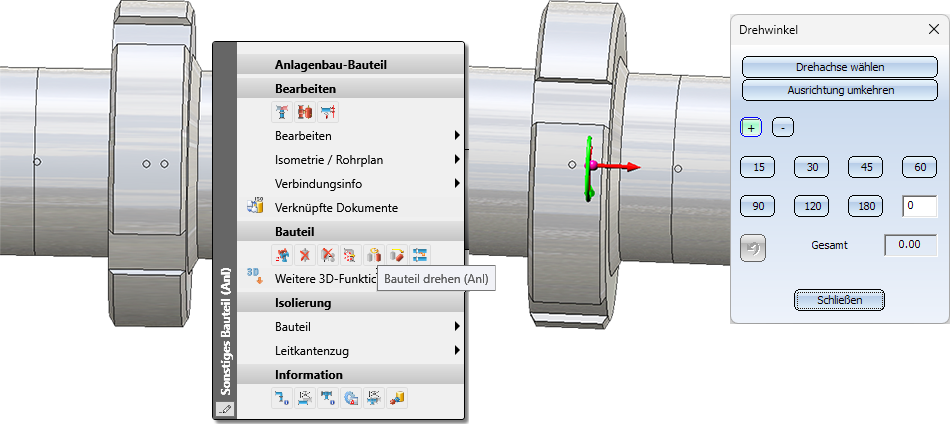

Anlagenbau > Bauteil-Tools > Bauteile kopieren > Drehen

Mit dieser Funktion drehen Sie ein Bauteil um eine Achse.

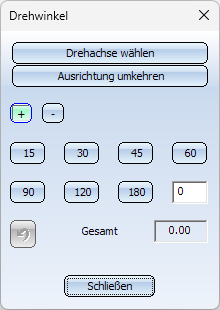

Identifizieren Sie das gewünschte Bauteil. Anschließend wird das Menü Drehwinkel-angezeigt.

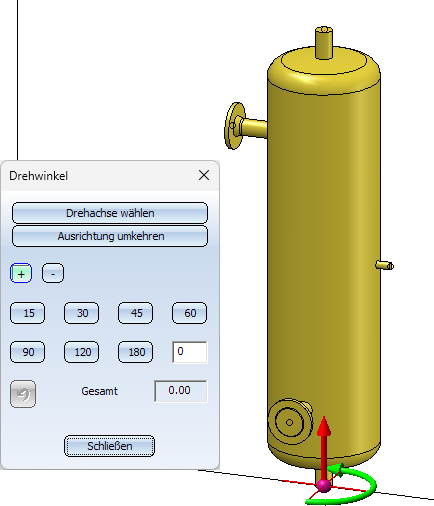

Drehachse wählen	Bei Aufruf der Funktion ist hier zunächst der Anschlussflächenvektor im Anschlusspunkt 1 als Drehachse voreingestellt. Drehachse und Drehrichtung werden in der Konstruktion visualisiert, z. B. . Wollen Sie eine andere Drehachse verwenden, dann klicken Sie auf die Schaltfläche Drehachse wählen und wählen Sie die gewünschte Achse in der Konstruktion aus. Die Vorschau wird automatisch angepasst.

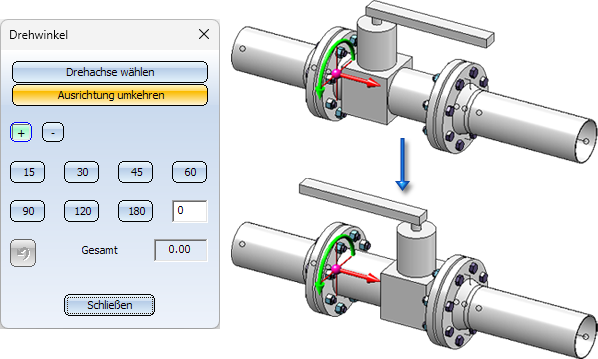

Ausrichtung umkehren	Über diese Schaltfläche lässt sich die Ausrichtung eines Teiles umkehren. Dies ist aber nur für Teile möglich, die zwei Anschlüsse haben und auf ein gerades Stück Leitkante gesetzt werden könnten, d. h. Teile, bei denen eine Drehung nicht zu Inkonsistenzen mit dem eventuell darunterliegenden Leitkantenzug führen kann.
,	Bestimmt das Vorzeichen zum anschließend gewählten Winkelwert.
....	Wahl eines voreingestellten Drehwinkels. Das Bauteil wird sofort gedreht. Auch hier gilt das eingestellte Vorzeichen!
	Vorgabe eines beliebigen Winkelwertes. Die Drehung um diesen Winkel wird mit OK ausgeführt.
Gesamt	Summe der bisher eingegebenen Winkeländerungen.
	Nimmt die Drehung entlang der letzten gewählten Drehachse zurück. Wenn die Drehung 0° beträgt, dann wird der letzte Wechsel der Drehachse rückgängig gemacht. s
Schließen	Funktion beenden
OK	Drehung um den manuell eingegebenen Wert ausführen. Diese Schaltfläche ist nur sichtbar, wenn Sie einen Winkelwert in das Eingabefeld eingetragen haben.

Zugehörige Bauteile werden zusammen mit dem gewählten Bauteil gedreht.
