Baugruppe/Teilestruktur bearbeiten

Baugruppe/Teilstruktur

Die Struktur von 3D-Baugruppen und Teilen lässt sich mit den Funktionen des Menüs Baugruppe/Teilestruktur bearbeiten. Sie aktivieren das Menü über das Kontextmenü für Teile bzw. Baugruppen. Dazu klicken Sie mit der rechten Maustaste auf ein Teil oder eine Baugruppe - entweder in der Konstruktion oder im ICN.

Funktionen für Baugruppen

• Teil in Hauptbaugruppe umwandeln

• Hauptbaugruppenkennung löschen

• Teil in Baugruppe umwandeln

• Baugruppenkennung löschen

• Baugruppenhauptteil definieren

• Baugruppe bilden

• Baugruppe analysieren

• Baugruppe aktualisieren

• Baugruppentyp umwandeln



Funktionen für die Teilestruktur

• Teile aktivem Teil unterordnen

• Aktives Teil in Hauptteil umwandeln

• Alle Nebenteilebenen des aktiven Teils auflösen

• Aktives Teil löschen, ohne untergeordnete Nebenteile

• Alle untergeordneten Nebenteile löschen



Tipp:

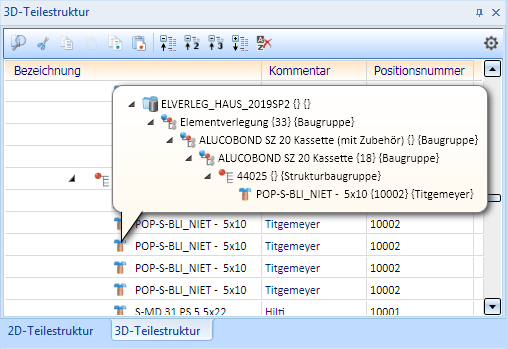

Wenn man in der 3D-Teilestruktur des ICN mit dem Cursor auf ein Teilesymbol zeigt, wird jetzt ein Tooltipp mit der zugehörigen übergeordneten Struktur angezeigt. Dies kann gerade in großen Konstruktionen mit vielen Teilen hilfreich sein.
