Ausführung der Normbearbeitung - Werkstatt oder Baustelle

Normbearbeitungen, die mit den Funktionen unter

	Bohrungen, Gewindeoder
	Variable Durchgangsbohrung

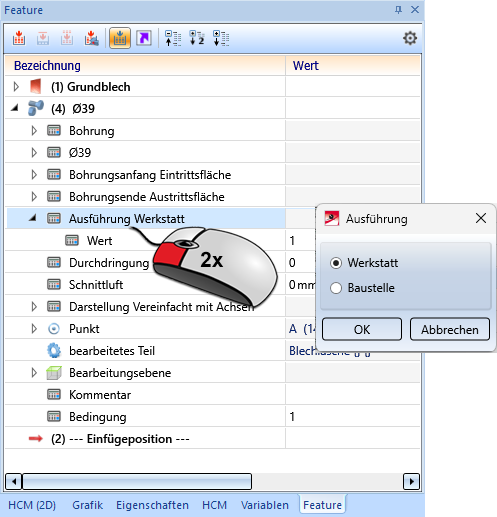

eingebaut werden, lässt sich über das Feature-Protokoll eine Bearbeitungskennung zuweisen, die festlegt, wo die Bearbeitung erfolgen soll - auf der Baustelle oder in der Werkstatt. Dazu steht der Parameter Ausführung zur Verfügung. Mit einem Doppelklick auf diesen Eintrag lässt sich die Bearbeitungskennnung ändern.

In der Praxis wird oft gewünscht, dass in den Fertigungszeichnungen Normbearbeitungen je nach Bearbeitungskennung unterschiedlich beschriftet werden. Wird dies gewünscht, dann müssen folgende Voraussetzungen erfüllt sein:

• Es müssen unterschiedliche Beschriftungsvorlagen für Werkstatt und Baustelle als FTD-Dateien vorhanden sein.

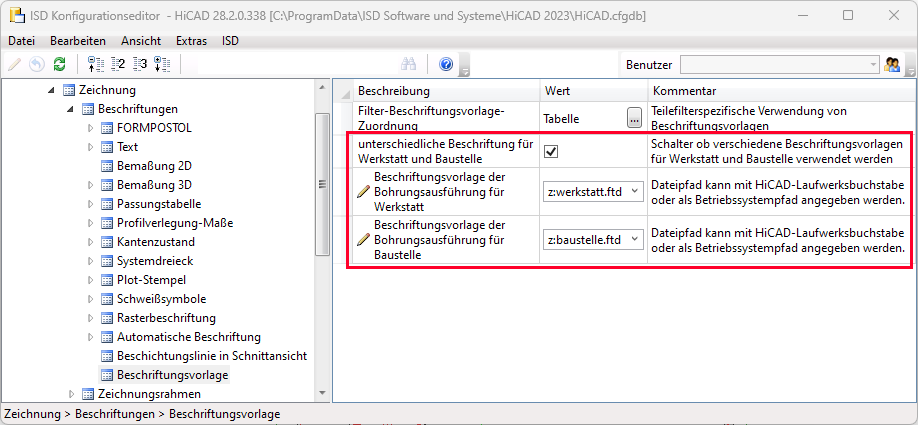

• Im Konfigurationsmanagement muss unter Zeichnungen > Beschriftungen > Beschriftungsvorlage die Checkbox unterschiedliche Beschriftung für Werkstatt und Baustelle aktiviert sein. In den Zeilen darunter müssen die Beschriftungsvorlagen angegeben werden einschließlich Pfad. Der Pfad kann ein HiCAD-Laufwerksbuchstabe oder ein Windows-Pfad sein.

Sind diese Voraussetzungen erfüllt, dann werden bei der Zeichnungsableitung Normbearbeitungen je nach Bearbeitungskennung unterschiedlich beschriftet. Dies wirkt sich darüber hinaus auch auf die Funktion Normbezeichnung aus.



Ein Beispiel:

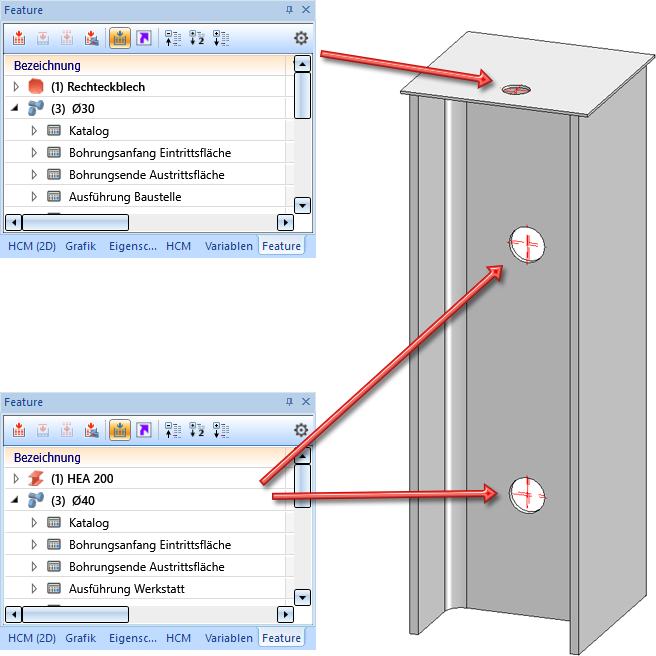

Wir betrachten die abgebildete Konstruktion. Die Bohrung im Blech hat Kennung Baustelle, die Bohrungen im Profil haben die Kennung Werkstatt.

Bei der Zeichnungsableitung sollen die Normbearbeitungen mit dem Durchmesser und der Bearbeitungskennung beschriftet werden.

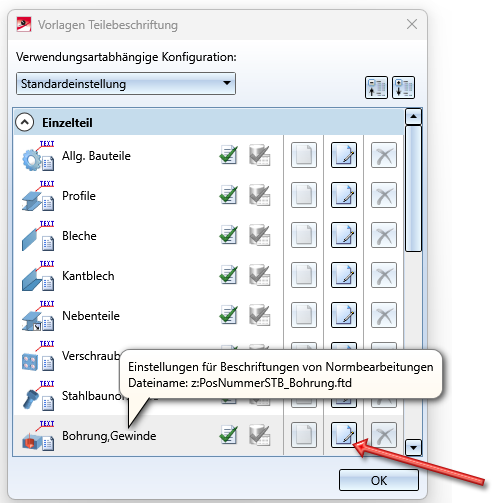

Zunächst müssen die entsprechenden Beschriftungsvorlagen erstellt werden. Dazu wird die Funktion Vorlagen Teilebeschriftung (Konstruktion > Positionierung/Detaillierung > Zeich... > Vorlagen).

Wir verwenden als Basis die Datei zur Beschriftung von Normbearbeitungen und klicken auf Editieren. Der Beschriftungseditor wird geöffnet.

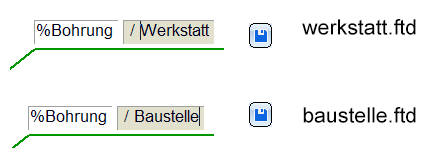

Dort ändern wir die Standardeinstellung %Bohrung in %Bohrung / Werkstatt und speichern die Vorlage im HiCAD sys-Verzeichnis unter dem Namen werkstatt.ftd.Analog verfahren wir für Kennung Baustelle, d. h, wir ändern die Beschriftung in %Bohrung / Werkstatt und speichern sie in der Datei baustelle.ftd.

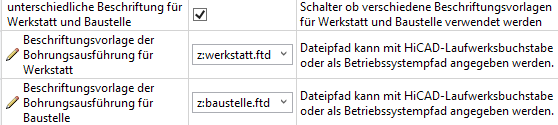

Jetzt ändern wir die Einstellungen im Konfigurationsmanagement.

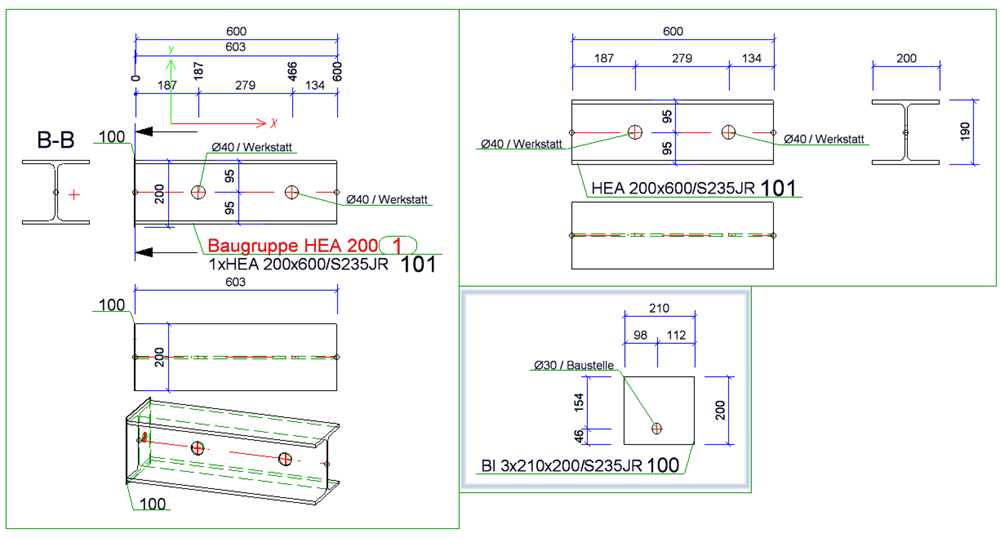

Wird jetzt mit der Funktion Zeichnungsableitung die Fertigungszeichnung erstellt, dann werden die Bohrungen unterschiedlich beschriftet.
