Bemaßungstools - Maßtabellen

Winkeltabelle

Erzeugt eine Tabelle mit allen Winkelmaßen der aktuellen Konstruktion.

1. Wählen Sie, in welcher Ansicht die Winkeltabelle eingeblendet werden soll - in der aktiven Ansicht, in einer zu identifizierenden Ansicht oder in allen Ansichten.
2. Bestimmen Sie die Position der Tabelle.

Mit den folgenden Funktionen fügen Sie Tabellen der DIN ISO 2768 und der DIN EN ISO 13920 in die Konstruktion ein, z. B.

Bestimmen Sie jeweils einen Punkt auf der Tabelle und dann die Position dieses Punktes in der Konstruktion.

Beachten Sie, dass die Tabellen 2D-Texte sind und nur über die 2D-Registerkarte des ICN bearbeitet werden können.

DIN ISO 2768 Tabelle1 - Grenzabmaße für Längenmaße außer gebrochene Kanten

DIN ISO 2768 Tabelle 2 - obere und untere Abmaße für Rundungshalbmesser und Fasenhöhen

DIN ISO 2768 Tabelle 3 - obere und untere Abmaße für eingetragene Winkelmaße

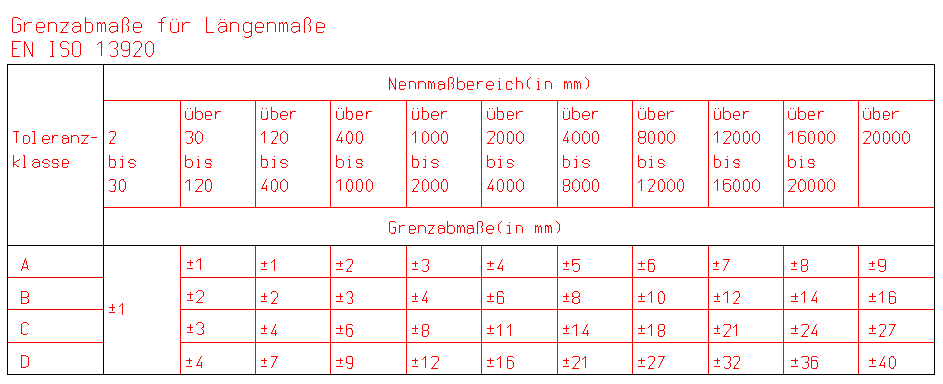

DIN EN ISO 13920 Tabelle 1 - Grenzabmaße für Längenmaße

DIN EN ISO 13920 Tabelle 2 - Grenzabmaße für Winkelmaße

DIN EN ISO 13920 Tabelle 3 - Geradheits-, Ebenheits- und Parallelitätstoleranzen

Tabelle

Maßtabelle verschieben

Verschiebt eine Passungs- oder Winkeltabelle

Maßtabelle aktualisieren, einzeln

Passt die identifizierte Passungs- oder Winkeltabelle an Änderungen der Konstruktion an

Maßtabelle aktualisieren, gesamte Konstruktion

Passt alle Passungs- und Winkeltabellen an Änderungen der Konstruktion an

Maßtabelle löschen, einzeln

Löscht die identifizierte Passungs- oder Winkeltabelle
