Maßzahl bearbeiten

3D Bemaßung + Text > Bearbeiten > Edit...> Maßzahl

Zur Bearbeitung der Lage und Anordnung von Maßzahlen stehen die folgenden Funktionen zur Verfügung:

	Maßzahl frei verschieben Verschiebt die Maßzahl unabhängig von der Maßlinie
	Maßzahl verschieben, parallel zu Maßlinie Verschiebt die Maßzahl entlang der Maßlinie
	Führungslinie für Maßzahl erzeugen Fügt eine Führungslinie ein. Identifizieren Sie die Maßzahl. HiCAD setzt den Anfangspunkt der Führungslinie automatisch. Bestimmen Sie dann die Folgepunkte und drücken Sie die rechte Maustaste, um die Führungslinie wie dargestellt zu übernehmen.
	Führungslinie für Maßzahl löschen Löscht die Führungslinie einer Maßzahl.
	Sichtbarkeitfür Maßzahl einstellen Maßzahlen lassen sich mit dieser Funktion gezielt ein- und ausblenden. Identifizieren Sie das gewünschte Maß. Das Dialogfenster Sichtbarkeit Maßzahl/Maßlinie wird angezeigt. Maßzahl in Ansicht darstellen Durch Aktivieren/deaktivieren dieser Checkbox bestimmen Sie, ob die Maßzahl in der aktiven Ansicht ein- oder ausblendet wird. Maßlinie unterhalb der Maßzahl unterbrechen Für Maßzahlen, die auf der Maßlinie liegen, kann die Maßlinie in der aktiven Ansicht unterbrochen werden.

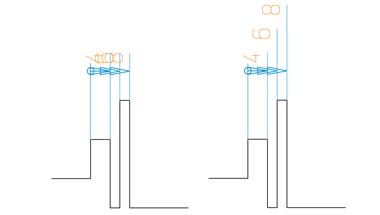

	Maßzahlen kollisionsfrei anordnen Ordnet eventuell miteinander kollidierende Maßzahlen einer Distanzmaßstruktur neu an. Identifizieren Sie ein Teilmaß der entsprechenden Bemaßungsstruktur.
	Maßzahl, Text übernehmen Mit dieser Funktionen lassen sich Maßzusatztexte einer Maßzahl in andere Maße kopieren - inklusive aller Parameter (Font, Größe, Position etc.). Identifizieren Sie zuerst das Referenzmaß, d. h. das Maß, dessen Zusatztexte Sie kopieren wollen. Identifizieren Sie dann nacheinander die Maße, in die Sie die Zusatztexte einfügen wollen. Sie beenden die Funktion mit der mittleren Maustaste Wenn Sie die Funktion auf Maße anwenden, die bereits Zusatztexte enthalten, dann werden diese nicht gelöscht oder überschrieben, sondern die kopierten Texten werden den vorhandenen Texten vorangestellt bzw. angehängt.
	Maßtoleranz übernehmen Diese Funktion kann Toleranzen einer Maßzahl in andere Maße kopieren. Identifizieren Sie zuerst das Referenzmaß, d. h. das Maß, dessen Toleranz Sie kopieren wollen. Identifizieren Sie dann nacheinander die Maße, in die Sie die Toleranz einfügen wollen. Mit der mittleren Maustaste beenden Sie die Funktion. Hinweis: Es wird nur die Maßtoleranz des Referenzmaßes übernommen. Klammern oder Symbole, die dem Referenzmaß mit anderen Funktionen wie mit Maßzahl editieren oder Symbol setzen zugeordnet wurden, werden bei der Übernahme nicht berücksichtigt.

Alternativ erreichen Sie diese Bearbeitungsfunktionen auch über das Kontextmenü für Maßzahlen. Dazu klicken Sie mit der rechten Maustaste auf eine Maßzahl.
