Referenzierung: Anwendungsfall 2
Die Positionierung und Gleichteilsuche erfolgt Baugruppen-übergreifend, fortlaufend für die komplette Konstruktion.
Dies ist ein eher seltener Fall im Stahl-, Metall- und Fassadenbau bei dem der Anwender Baugruppen-übergreifend gleich positioniert und auch die Einzelteile wirklich referenziert. Entscheidend ist dabei, dass die Positionierung - und damit auch die Gleichteil-Zusammenfassung in der Stückliste - Baugruppen-übergreifend erfolgt. Das heißt: Ist ein Teil, beispielsweise eine Stirnplatte, in der Konstruktion mehrfach in unterschiedlichen Baugruppen - z. B. Schweißrahmen - definiert, dann soll das Teil überall dieselbe Positionsnummer erhalten.
Empfehlung
Im Konfigurationsmanagement sollte unter Systemeinstellungen > Referenzierung der Eintrag für
Beim Aktualisieren von Datei Positionsnummer/Teileattribute abgleichen
auf Haupt- und Nebenteile gesetzt werden.
Danach werden beim Aktualisieren von referenzierten Teilen immer auch die Positionsnummern und alle Teileattribute abgeglichen. Dies gilt unabhängig davon, in welcher Baugruppe bzw. Konstruktion das Teil enthalten ist.
Hinweise:
- Werden bei dieser Einstellung die Teileattribute geändert, dann wird das Teil oder das übergeordnete Teil derzeit nicht als geändert markiert. Um den Abgleich zu erreichen, muss das geänderte Teil mit den Referenzierungsfunktionen noch gespeichert werden.
- Bei der Funktion
Aktualisieren Gleichteile aktives Teil
entfällt die
Abfrage nach der Aktualisierung der Attribute, da ja gemäß der gewählten
Einstellung generell abgeglichen wird.
|

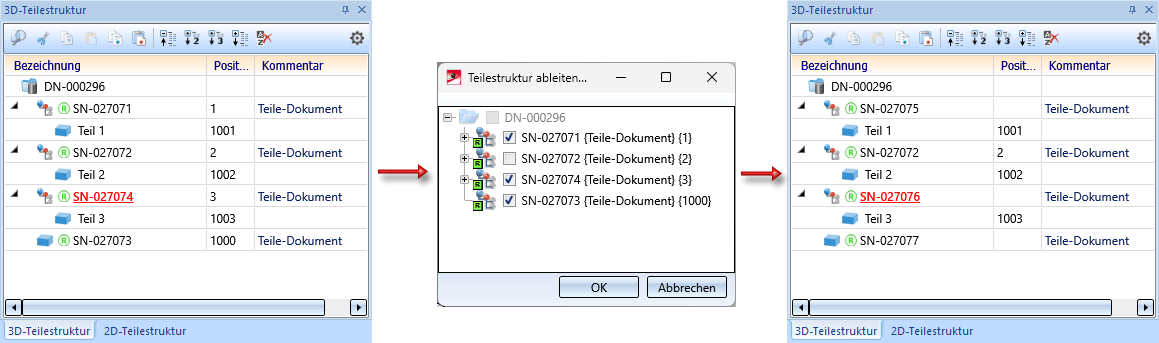

sowie die Ableitungsfunktionen des HELiOS Desktop.
|
