Beispiel: Attributverknüpfung von Spalten

In der Standardkonfiguration wird beim Einbau von Normteilen die Normbezeichnung dem Teileattribut Sachnummer ($BB) zugewiesen. Diese Sachnummer wird in der Attributmaske des Normteils, bei den Eigenschaften im ICN und auch in der Suchmaske des ICN angezeigt.

Beispiel einer Zylinderkopfschraube, DIN 6912, M20, Länge 100

Sachnummer	DIN 6912-M20x100-8.8
Benennung 2

Die Konfiguration soll nun so geändert werden, dass

• anstelle der Normbezeichnung im Teileattribut Sachnummer ($BB) eine kundenspezifische Artikelnummer und
• die Normbezeichnung stattdessen im Teileattribut Benennung 2 ($02)

ausgegeben wird, beispielsweise

Artikelnummer	11220815
Normbezeichnung	DIN 6912-M20x100-8.8



So gehen Sie vor:

Starten Sie zunächst den Katalogeditor.

Schritt 1:

Zunächst sollen die Kommentare der Teileattribute $BB und $02 entsprechend geändert werden.

1. Aktivieren Sie den Katalog Systemeinstellungen und dort die Tabelle Systemattribute.
2. Ändern Sie in der Zeile mit der Sachnummer $BB den Eintrag in den Spalten TEXT-LONG und TEXT-SHORT von Sachnummer in Artikelnummer.
3. Ändern Sie in der Zeile mit der Benennung 2 $02 den Eintrag in den Spalten TEXT-LONG und TEXT-SHORT von Benennung 2 in Normbezeichnung.
4. Speichern Sie die Tabelle Systemattribute.

Auswirkung auf das obige Beispiel:

Artikelnummer	DIN 6912-M20x100-8.8
Normbezeichnung

Schritt 2:

Jetzt muss noch Folgendes festgelegt werden:

• Die Normbezeichnung soll nicht dem Attribut Sachnummer ($BB) sondern der Benennung 2 ($02) zugeordnet werden.
• Es muss eine Spalte für die kundenspezifische Artikelnummer vorgesehen werden, die dann dem Attribut Sachnummer $BB zugewiesen wird.



Als Beispieltabelle werden hier die Zylinderkopfschrauben, DIN 6912 im Katalog Verbindungselemente gewählt.

1. Öffnen Sie die Tabelle.
2. Klicken Sie mit der rechten Maustaste auf die Spaltenüberschrift Bezeichnung.
3. Wählen Sie die Funktion Spalteneigenschaften.
4. Wählen Sie in der Listbox mit den HiCAD-Attributen anstelle von $BB das Attribut $02.
5. Beenden Sie die Funktion mit OK.
6. Legen Sie eine neue Spalte für die kundenspezifische Artikelnummer an, z.B. Custom1.

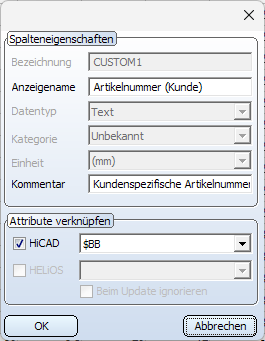

7. Wählen Sie die Funktion Spalteneigenschaften und nehmen Sie abgebildeten Einstellungen vor.

8. Beenden Sie die Funktion mit OK.
9. Tragen Sie nun - beispielsweise für die Schraube mit der Bezeichnung DIN 6912-M20x100-8.8 - die gewünschte Artikelnummer in die neue Spalte ein, z. B. 11220815.
10. Speichern Sie die Tabelle.



Jetzt wird in HiCAD anstelle der Sachnummer die Artikelnummer und anstelle der Benennung 2 die Normbezeichnung angezeigt.

Artikelnummer	11220815
Normbezeichnung	DIN 6912-M20x100-8.8
