Katalogeditor - Was ist neu?

Service Pack 2 2024 (V. 2902)

Einheiten und Einheitenkategorien

Der Katalogeditor unterstützt seit HiCAD 2023 Einheitenkategorien (z. B. Länge, Fläche, Volumen, Gewicht) und Einheiten (z.B. mm, m, in, ft, kg) als Spalteneigenschaft - zunächst nur für Verbindungselemente. Mit SP2 sind die Einheiten jetzt in nahezu allen Katalogen gesetzt worden, so dass beim Einbau in HiCAD ersichtlich ist, in welcher Einheit die Normteile im Katalog vorhanden sind.

In eigenen Tabellen können Sie diese Möglichkeit ebenfalls verwenden. Dazu klicken Sie mit der rechten Maustaste auf die Spaltenüberschrift und ordnen der Spalte die Einheitenkategorie und Einheit zu.



Profilverlegung - neue Systemattribute

Im Katalog Systemeinstellungen stehen in der Tabelle Systemattribute neue Attribute für die Blechdicken der Sandwich-Innen- und -Außenschalen, die Kerndicke und das Kernmaterial zur Verfügung. Beim Verlegen von Profilen aus den Katalogen unter Werksnormen > Baureihen > Dach Wand Fassade > Raumabschließende Profile wird der Inhalt der entsprechenden Spalte dem jeweiligen Systemattribut zugeordnet.

Attributname

Bezeichnung

Spalte

DWF_CORE_MAT

Kernmaterial

CORE_material

DWF_T_CORE

Kerndicke

 cORE_tHICKNESS

DWF_T_IN

Dicke der Innenschale

tHICKNESS_insiDE

DWF_T_OUT

Dicke der Außenschale

Thickness_outside



ROMA-Profile

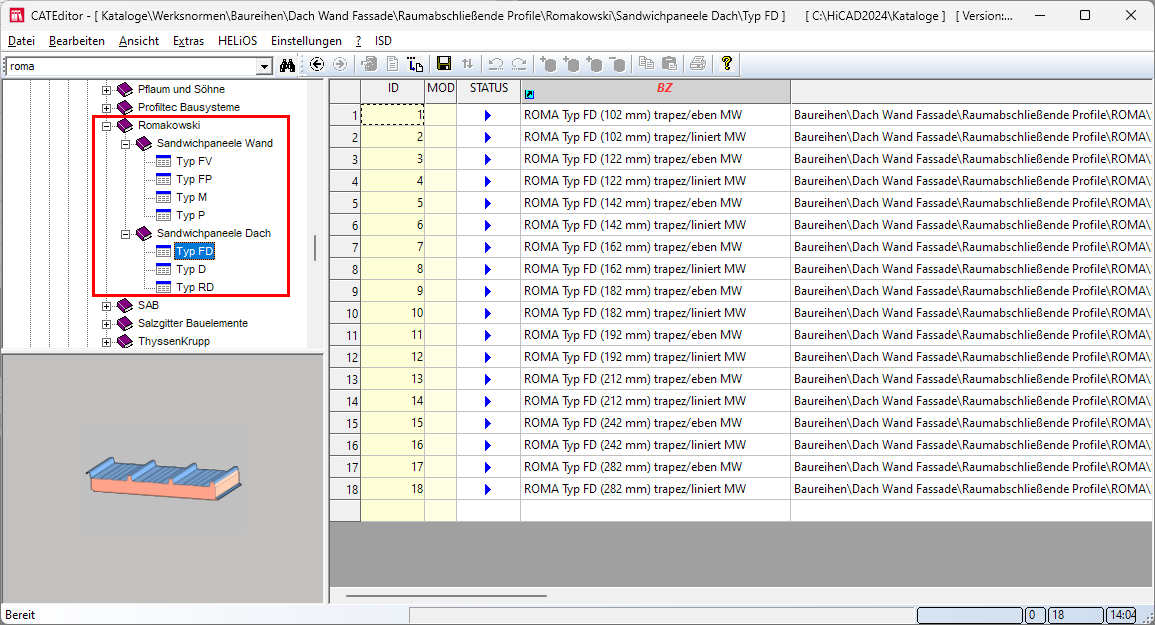

Ab SP2 stehen für die Profilverlegung jetzt auch Paneele der Firma Romakowski GmbH & Co. KG zur Verfügung und zwar unter Werksnormen > Baureihen > Dach Wand Fassade > Raumabschließende Profile > Romakowski.



US Standardverschraubungen

Der HiCAD Verschraubungsdialog unterstützt ab SP2 US Standardverschraubungen gemäß der Norm ASME B18.2.1. Dazu sind die folgenden Tabellen im Katalog Verbindungselemente durch neue, gleichnamige Tabellen ersetzt worden.

Sechskantschrauben

  • ASTM_A193_HEAVY_HEX
  • ASTM_A307_HEAVY_HEX
  • ASTM_A325_HEAVY_HEX
  • ASTM_A354_HEAVY_HEX
  • ASTM_A354_HEX
  • ASTM_A449_HEAVY_HEX

Sechskantmuttern

  • ASTM_A194_HEAVY_HEX_FLAT
  • ASTM_A194_HEAVY_HEX_JAM
  • ASTM_A194_HEAVY_HEX
  • ASTM_A563_HEAVY_HEX

Unterlegscheibe

  • ASME_B18_21_1_PW



Beispiel einer solchen Standardverschraubung:



Fließbohrungen - NCX-Ausgabe und Positionierung

Seit HiCAD 2024 SP1 stehen im Katalog Werksnormen > Anwender Bearbeitung Anwender Fließbohrungen mit Zoll-Gewinde und metrischem Gewinde der Anbieter

zur Verfügung. Ab SP2 werden diese jetzt bei der NCX-Ausgabe und bei der Positionierung berücksichtigt.

Halbzeuge/Profile mit imperialen Maßen

Im Katalog Halbzeuge > Profile sind die bisherigen Tabellen nach AISC-Standard ersetzt worden durch gleichnamige Tabellen mit imperialen Maßen.

Dies betrifft die folgenden Tabellen:

Katalog

Tabelle

Dateiname
I-Profile

AISC HP (imperial)

AISC_HP-SHAPES.IPT

AISC M (imperial)

AISC_M-SHAPES.IPT

AISC S (imperial)

AISC_S-SHAPES.IPT

AISC W (imperial)

AISC_W-SHAPES.IPT
L-Profile

AISC L-equal (imperial)

AISC_LE-SHAPES.IPT

AISC L-unequalleg (imperial)

AISC_LU-SHAPES.IPT
T-Profile





AISC MT (imperial)

AISC_MT-SHAPES.IPT

AISC ST (imperial)

AISC_ST-SHAPES.IPT

AISC WT (imperial)

AISC_WT-SHAPES.IPT
U-Profile



AISC C (imperial)

AISC_C-SHAPES.IPT

AISC MC (imperial)

AISC_MC-SHAPES.IPT
Hohlprofile



AISC HSS RE (imperial)

AISC_HSS_RE_INCH.IPT

AISC HSS SQ (imperial)

AISC_HSS_SQ_INCH.IPT
Stahlrohre



AISC HSS RO (imperial)

AISC_HSS_RO_INCH.IPT

AISC PIPE (imperial)

AISC_PIPES_INCH.IPT



Darüber hinaus ist der Katalog Werksnormen/Anwender Halbzeuge um die folgenden Tabellen nach ASTM-Norm erweitert worden:

Katalog

Tabelle

Dateiname
Anwender Profile> Flachstahl

FL (imperial)

ASTM_FLAT_STEEL.IPT
Anwender Bleche

Blech (imperial)

ASTM_STEEL_PLATES.IPT





Projekt- und Mappenauswahl

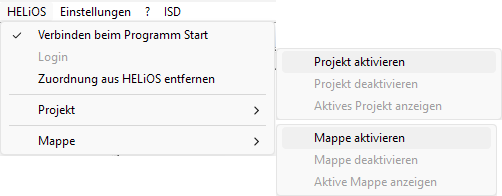

In der Menüzeile können jetzt unter HELiOS Projekte und Mappen aktiviert werden. Dazu ist das Menü entsprechend erweitert worden.

Ist ein Projekt bzw. eine Mappe aktiv, dann lässt sich über das Menü das Projekt / die Mappe deaktivieren, der Projekt-/Mappeninhalt anzeigen sowie ein anderes Projekt / eine andere Mappe aktivieren.

In der Fensterleiste des Katalogeditors wird angezeigt, welches Projekte und welche Mappe aktiv sind.

Gewindebolzen - Änderung der Kategorie

Die Tabellen mit der Kategorie GEWINDEBOLZEN sind in SP2 durch gleichnamige Tabellen mit der Kategorie GEWINDEBOLZEN_BEARB_ ersetzt worden. Dies betrifft die folgenden Tabellen

Durch die Änderung können diese Gewindebolzen in HiCAD bearbeitet werden. Das bedeutet, dass Schraubenbolzen mit dem gleichen Tabelleneintrag unterschiedliche Positionsnummern haben können. Dies ist beispielsweise der Fall, wenn zwei gleiche Schraubenbolzen eingebaut werden und dann einer der Bolzen verkürzt wird.



Weitere ALUCOBOND® Farben

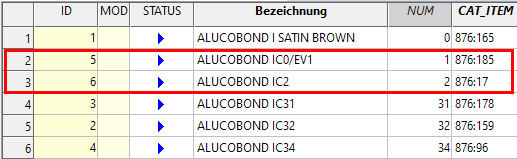

Ab SP2 steht auch die ALUCOBOND® Farbe 539 C2 Light Gold in den HiCAD Katalogen zur Verfügung. Dies betrifft die Tabellen

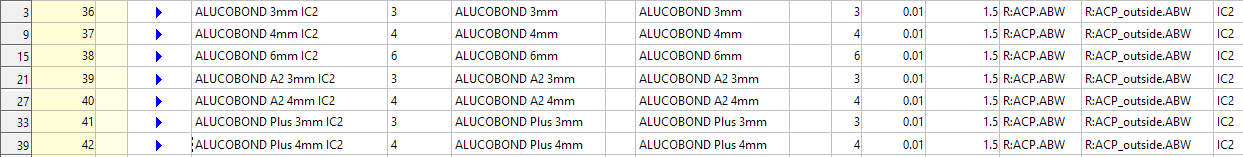

Darüber hinaus stehen neue Tabellen zur Verfügung:

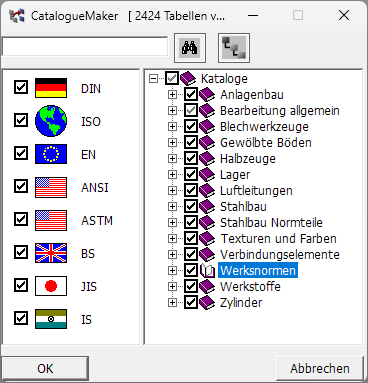

CatalogueMaker- Werksnormen

Tabellen aus Werksnormkatalogen wurden bisher vom Catalogue Maker nicht berücksichtigt. Ab SP2 wird dies jetzt unterstützt, d. h. Ihre individuelle Normauswahl kann nun auch Normteile aus dem Katalog Werksnormen enthalten.



Service Pack 1 2024 (V. 2901)

Fließbohrungen

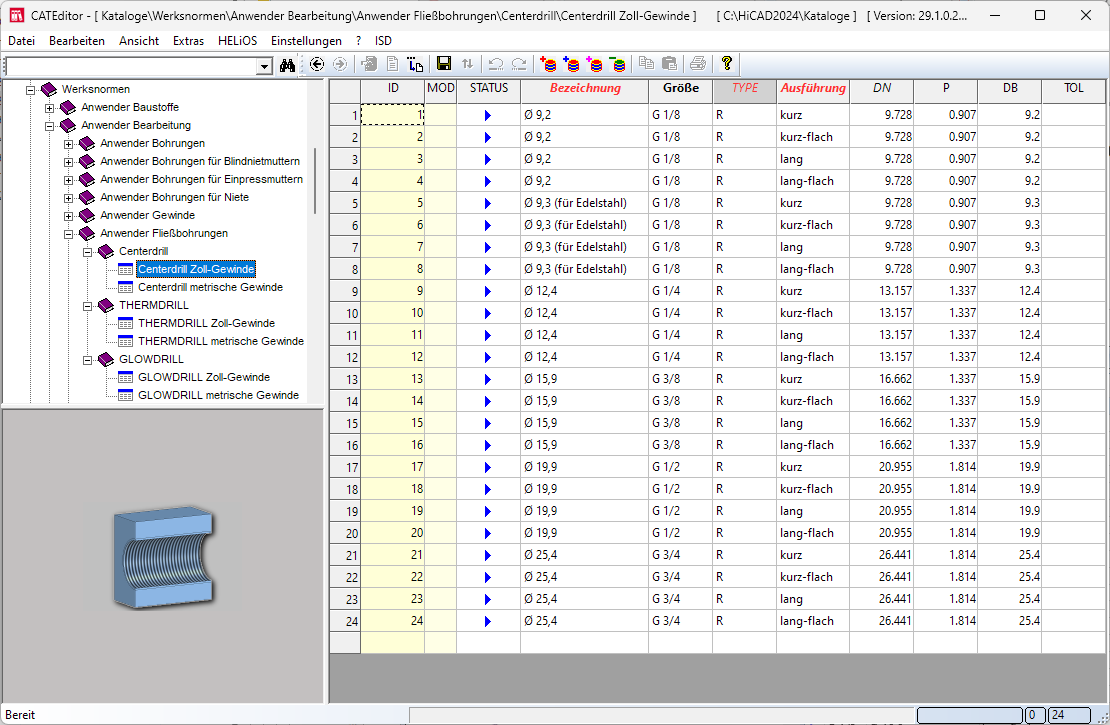

Neu im Katalog Werksnormen > Anwender Bearbeitung sind Anwender Fließbohrungen mit Zoll-Gewinde und metrischem Gewinde der Anbieter

Fließbohrungen lassen sich in HiCAD mit der Funktion 3D-Standard > Normbearbeitung > Bo./Gew. einbauen. Die Bohrungen werden in HiCAD wie normale Gewindebohrungen dargestellt.

Major Release 2024 (V. 2900)

Werkzeugnummern in der Blechabwicklung

Bei der Blechbearbeitung kommen auch Maschinen zum Einsatz, die unterschiedliche Werkzeuge für die Bearbeitung von oben und unten verwenden, beispielsweise Stanz-Laser-Kombinationsmaschinen. Bisher ließen sich in der Abwicklung zwar unterschiedliche Darstellungen (TOPSYMBOL / BOTTOMSYMBOL) verwenden, aber unterschiedliche Werkzeugnummern für diese Bearbeitungen konnten nicht zugeordnet werden. Ab HiCAD 2024 ist dies nun möglich. Dazu sind die Kataloge für Form-, Präge- und Stanzwerkzeuge um die Spalte WZNR_BOTTOM erweitert worden, die individuell mit Werten belegt werden kann.

In der Blechabwicklung wird die Seite der Bearbeitung ausgelesen und das passende Symbol verwendet - TOPSYMBOL oder BOTTOMSYMBOL. Gleichzeitig werden die Werte der Spalten WZNR oder WZNR_BOTTOM (je nach Bearbeitungsseite) ausgelesen und an die Abwicklung geschrieben. Ist WZNR_BOTTOM leer ist, dann wird stattdessen WZNR verwendet. (siehe auch Blech - Was ist neu?)

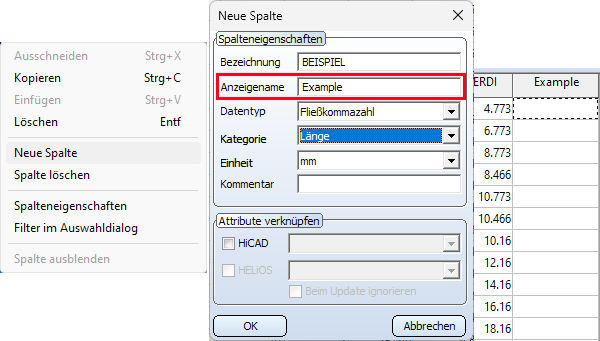

Benutzerdefinierte Spalten in Katalogtabellen

Bisher war das Anlegen benutzerdefinierter Spalten nur für Tabellen im Katalog Werksnormen möglich. Ab HiCAD 2024 wird dies für Tabellen aller Kataloge unterstützt. Dazu ist die Tabellenfunktion Neue Spalte erweitert worden. Mit ihr lassen sich jetzt benutzerdefinierte Spalten eines beliebigen Typs anlegen und - auf Wunsch - sinnvoll benennen. Neben der Bezeichnung, die bisher auch als Spaltenüberschrift verwendet wurde, kann nun ein Anzeigename angegeben werden, beispielsweise für Übersetzungen. Wird kein Anzeigename angegeben, dann wird weiterhin die Bezeichnung als Spaltenüberschrift verwendet.



Mit dieser Erweiterung werden die bisher (vor HiCAD 2024) für diesen Zweck vordefinierten Spalten CUSTOM1 bis CUSTOM9 nicht mehr benötigt und sind aus den Tabellen entfernt worden.

Bei einem Katalogupdate werden aber nur leere CUSTOM-Spalten aus den Tabellen entfernt.

Anzeigenamen von Tabellenspalten angepasst

In verschiedenen ISD-Katalogen sind den Tabellenspalten jetzt aussagefähigere Anzeigenamen zugeordnet worden, so dass einfacher zu erkennen ist, um welche Daten es sich in den Tabellenspalten handelt.

Folgende Anzeigenamen sind vergeben worden:

Spaltenbezeichnung

Anzeigename

BZ

Bezeichnung
GEW

Gewinde

KILO

Gewicht

SIZE

Größe

HGEW

Handelsgewicht

BZ_2004

Bezeichnung ab 2004

RHO

Dichte



Darüber hinaus sind diese Anzeigenamen sprachabhängig und passen sich z. B. bei einer englischen Installation an.

Fastenal - Gewindestangen

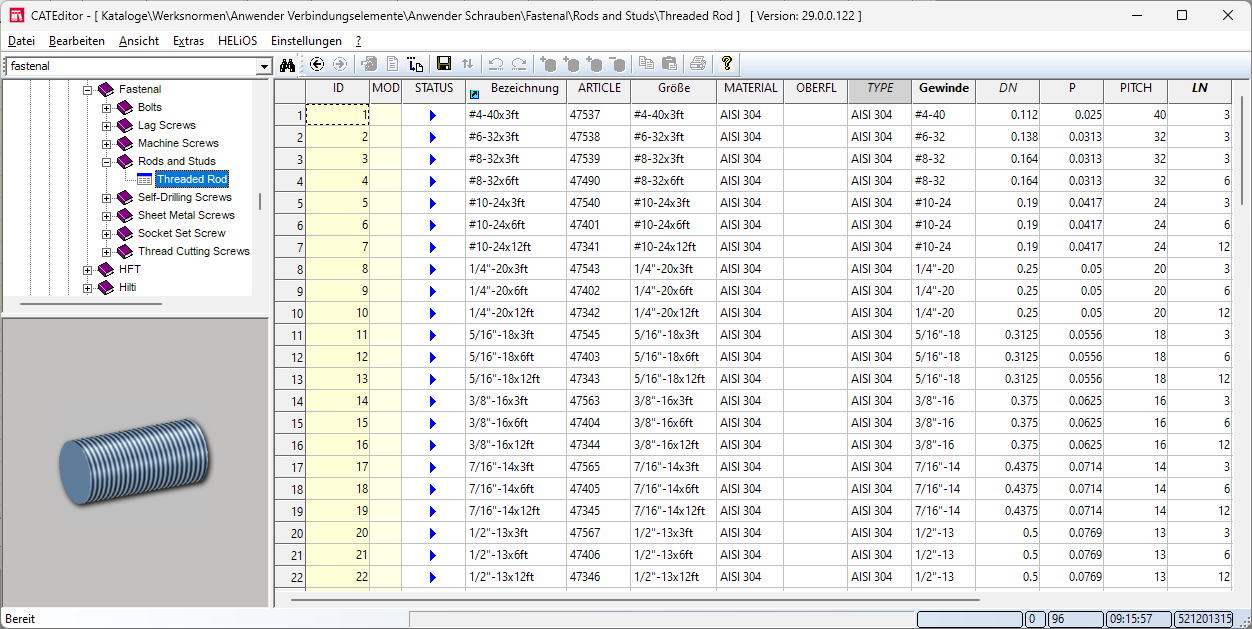

Der Katalog Werksnormen > Anwender Verbindungselemente > Anwender Schrauben > Fastenal ist um Gewindestangen erweitert worden. Sie finden diese unter Rods and Studs/Threaded Rods.



Henkel Teroson Folien

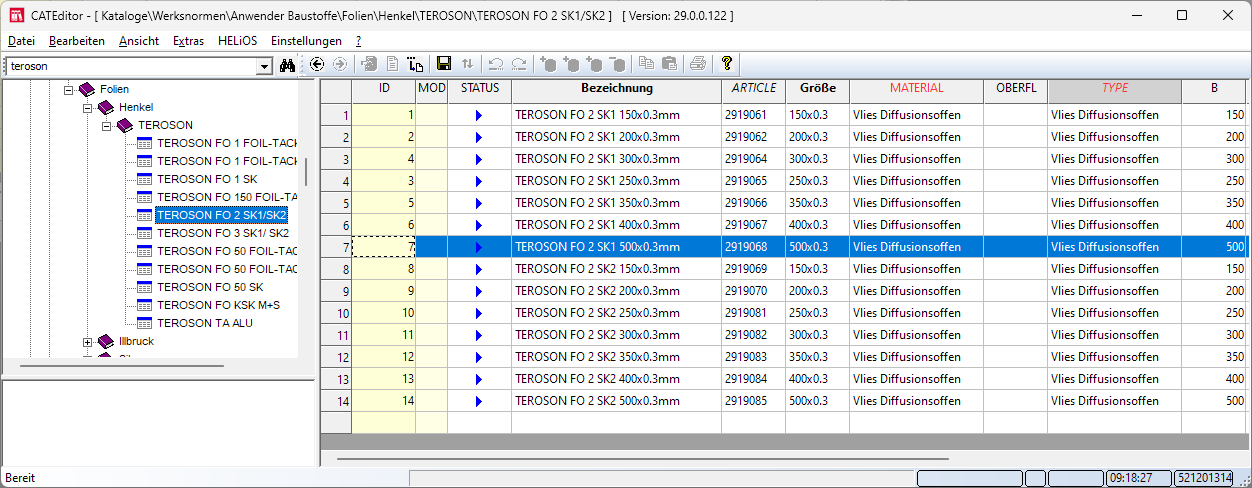

Der Katalog Werksnormen/Anwender Baustoffe/Folien/Henkel/TEROSON ist um eine Tabelle mit dampfoffenen Fassadenfolien erweitert worden: TEROSON FO2 SK1/SK2.



Eigene Tabellen mit Stahlblechen

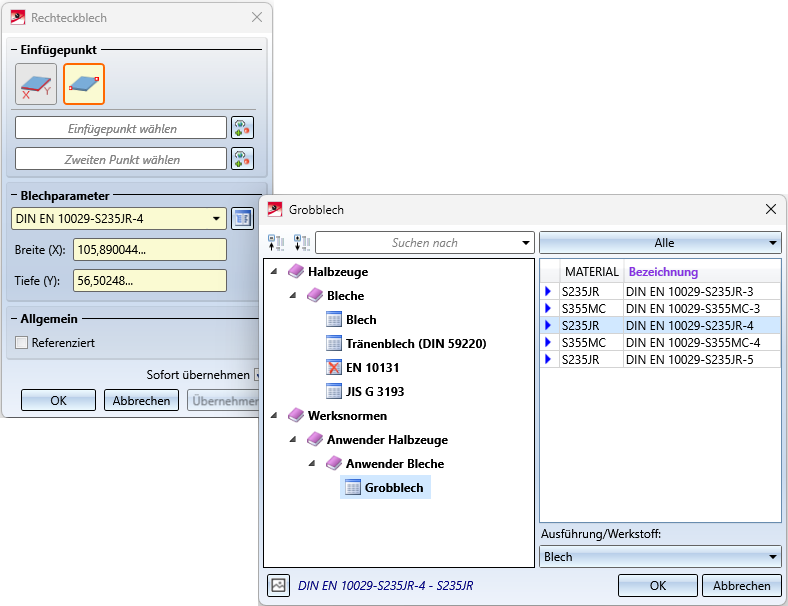

Unter Werksnormen > Anwender Halbzeuge > Anwenderbleche haben Sie jetzt die Möglichkeit, Tabellen mit eigenen Stahlblechen anzulegen. Diese Tabellen werden dann bei der Funktion Stahlbau > Blech neu > Rechteckblech ebenfalls zur Auswahl angeboten.

Dazu kopieren Sie einfach eine passende Tabelle aus dem Katalog Halbzeuge > Bleche in den Katalog Werksnormen > Anwender Halbzeuge > Anwenderbleche und editieren sie.
