Austauschen / Alle austauschen

Ist in Inventor eine Baugruppe als HELiOS-Dokument eröffnet, erscheint zusätzlich zum Baugruppen-Ribbon das Menüband HELiOS - Aktives Teil.

Dort finden Sie im Bereich Eingabe die Funktionen Austauschen und Alle austauschen:

	Austauschen	Der Austausch einer Komponente in Inventor (z. B. durch eine aktuellere Version des entsprechenden Teils) wird mit dieser Funktion für das aktive Teil über die Kombinierte Suche von HELiOS vorgenommen. Die übergeordnete Baugruppe muss dabei zuvor in Bearbeitung gesetzt worden sein (ist sie es nicht, erhalten Sie eine entsprechende Meldung). Nach Auswahl über die Kombisuche wird das entsprechende, aktive Teil in der Konstruktion mit dem neuen ersetzt. Dabei wird nur die Modellstruktur auf der Ebene berücksichtigt, auf der die Komponente ausgetauscht wird. Ein automatisches Speichern der Baugruppe erfolgt nicht. An dieser Stelle verhält sich die HELiOS-Kopplung analog zum lokalen Austauschvorgang von Inventor und spart Rechenzeit ein. Hinweis: Im HELiOS - Einzelteil-Ribbon steht Ihnen unter Eingabe zusätzlich die FunktionAustauschen (Abhängige Komponente austauschen) zur Verfügung. Handelt es sich bei einem aktiven Einzelteil um eine abhängige Komponente, kann sie an dieser Stelle unter Berücksichtigung der Abhängigkeit ausgetauscht werden.
	Alle austauschen	Analog zu Austauschen (s.o.) ruft Alle austauschen die Kombinierte Suche von HELiOS auf, um alle Vorkommen des aktiven Teils auf der Ebene der übergeordneten Baugruppe durch ein anderes zu ersetzten. Auch hier muss die übergeordnete Baugruppe zuvor in Bearbeitung gesetzt worden sein (ist sie es nicht, erhalten Sie eine entsprechende Meldung). Es wird nur die Modellstruktur auf der Ebene berücksichtigt, auf der die Komponente ausgetauscht wird. Ein automatisches Speichern der Baugruppe erfolgt nicht. Das Austausch-Verhalten ist identisch mit der Inventor-Funktion Komponente > Alle Austauschen.



Dabei muss es sich nicht zwangsläufig um einen Anwendungsfall handeln, in dem das entsprechende Bauteil geometrisch ausgetauscht wird. Analog zum Austauschverhalten von Inventor unterstützt die HELiOS-Kopplung auch folgende Szenarien:

• Ein Dokument ist mit zwei Artikeln verknüpft (Beispiel "A1" und "A2") . In einer Verbauung soll der aktuelle Artikel (A1) gegen den anderen verknüpften (A2) getauscht werden.

• Ein Dokument ist mit einem Artikel in unterschiedlichen Artikel-Indexständen verknüpft ("A1-a" und "A1-b"). In einer Verbauung soll der verbaute Indexstand (A1-a) des Artikels gegen seine neuere Version (A1-b) getauscht werden.

• Ein im Kontext der Modellstruktur gespeicherter Artikel ohne Dokumentverknüpfung soll gegen einen anderen Artikel oder Artikelindex getauscht werden.

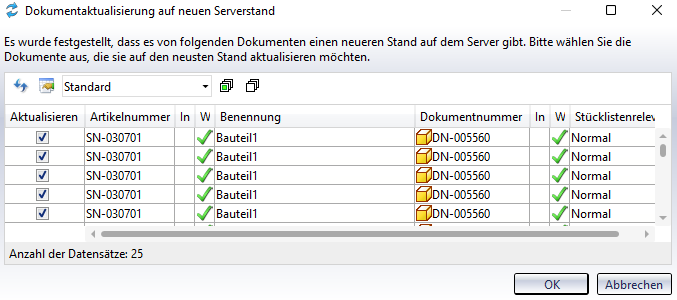

Kommt es bei Baugruppen "in Arbeit" vor, dass von Bauteilen neuere Indexstände vorliegen, werden Sie beim Laden u. U. nach der Aktualisierung von Dokumenten auf den neuen Serverstand gefragt (sofern die entsprechende Option dazu gesetzt ist).
