Profile einbauen

Stahlbau > Neu

Zum Einbau von Profilen stehen Ihnen verschiedene Möglichkeiten zur Verfügung:

• Sie wählen das gewünschte Profil im Katalog aus. Neben 3D-Standardprofilen können dies auch mehrteilige Normprofile, Typenprofile oder Profilbleche sein.
• Sie verwenden Baureihen, die aus 2D-Konturen oder 2D-Varianten erstellt werden.
• Sie leiten Profile aus einer Skizze ab.
• Sie übernehmen den Querschnitt eines in der Konstruktion vorhandenen Profils für ein neues Profil.
• Sie verwenden Stabelemente, wenn Sie zunächst einen Entwurf zeichnen wollen.

Alle Profile lassen sich als Haupt- oder Nebenteile einbauen.

Funktionen
	Neues Normprofil, Typenprofil oder Profilblech einbauen Einbau von 3D-Standardprofilen, mehrteiligen Normprofilen, Typenprofilen oder Profilblechen Hauptteil   Geschweißte Profile Einbau von geschweißten I-Profilen, Kasten-profilen und Kreuzprofilen Typenprofil einbauen, Werteingabe über Dialog Stabelement einbauen Einbau von Stabelementen, z. B. für Entwürfe Nebenteil Neues Profil, als Nebenteil einbauen baut ein Normprofil als Nebenteil ein Typenprofil einbauen, als Nebenteil, Werteingabe über Dialog Stabelement einbauen, als Nebenteil baut ein Stabelement als Nebenteil ein Unter Bis HiCAD 2022 finden Sie die bis zur Version HiCAD 2022 (V. 2027.2) für den Einbau von Normprofilen verfügbaren Funktionen. Diese Funktionen sind ab HiCAD 2023 SP2 (V. 2802) auch in die Funktion Neues Profil einbauen integriert.
	Profil aus Skizze Ableiten von Profilen aus einer Skizze Unter finden Sie weitere Funktionen Mehrteiliges Profil aus Skizze leitet ein mehrteiliges Profile aus einer Skizze ab Profil aus Skizze, als Nebenteil
	Neues Profil, Querschnitt übernehmen* Übernahme des Querschnitts eines bereits vorhandenen Profils
	Baureihe einfügen, über Katalog* Einbau benutzerdefinierter Profile über Werksnormkataloge
	Baureihe einfügen, über Explorer* Einbau benutzerdefinierter Profile durch Auswahl im Explorer
	Baureihe einfügen, über DB- Dokumentstamm* Einbau benutzerdefinierter Profile über Dokumentstammdaten
	Baureihe einfügen, über DB-Artikelstamm* Einbau benutzerdefinierter Profile über Artikelattribute

*Die Einbaufunktion für Nebenteile finden Sie jeweils unter .



Anzeige der Profilausrichtung

Beim Einbau von Stahlbauprofilen wird die Ausrichtung des Profils grafisch als Koordinatensystem dargestellt, d. h.

• Achsrichtung (in der Sonderfarbe X-Achse),
• oben/unten (in der Sonderfarbe Z-Achse),
• links/rechts (in der Sonderfarbe Y-Achse),
• Drehrichtung

und zwar am Anfang des Profils. Die Anzeige erfolgt dann, wenn das Profil sichtbar ist und seine Lage noch geändert werden kann.

Wann die Anzeige der Profilausrichtung erfolgt, lässt sich im Konfigurationsmanagement unter ... > Systemeinstellungen > Visualisierung mit Ausrichtung des aktiven Stahlbauprofils darstellen einstellen.

• Nur beim Einbau
  Die Ausrichtung wird nur beim Einbau von Profilen angezeigt. Dies ist die ISD-seitige Voreinstellung.
• Immer
  Die Ausrichtung wird immer angezeigt.
• Mit F6-Taste ein-/ausblenden
  Die Ausrichtung lässt sich mit der Taste F6 ein-/ausblenden. Alternativ können Sie auch den Schalter

Profil-Orientierung bzw. Zeichnungsausrichtung des aktiven 3D-Teils anzeigen

in der Symbolleiste Koordinatensysteme (unten im HiCAD Dialog) verwenden.



Beachten Sie bitte, dass die Größe des Ausrichtungsymbols sich beim Zoomen nicht ändert.

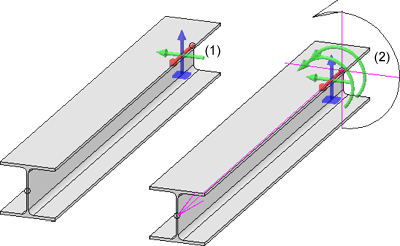

(1) Anzeige beim Aktivieren, (2) Anzeige beim Einbau



Wann die Anzeige der Profilausrichtung erfolgt, lässt sich im Konfigurationsmanagement unter ... > Systemeinstellungen > Visualisierung mit Ausrichtung des aktiven Stahlbauprofils darstellen einstellen. Die Farben des Ausrichtungssymbols lassen sich mit dem Farbeditor unter Konstruktion > Sonstiges ändern.



Beim Einbau von Katalog-Normteilen und Halbzeugen (STB-Profile+Bleche) in HiCAD werden die entsprechenden Teileattribute teilweise mit Werten aus dem Katalogeintrag belegt. (z. B. BZ-Spalte wird auf "Sachnummer"-Teileattribut übernommen). Diese Zuordnung ist frei konfigurierbar. Dazu besteht in den Katalogtabellen die Möglichkeit, eine Tabellenspalte mit einem Teileattribut zu verknüpfen. Wird in HiCAD ein Teil aus dieser Tabelle eingebaut, dann wird dadurch der Wert der verknüpften Spalte auf das Teileattribut übernommen. Z.B. kann ein Anwender in einer Spalte die Artikelnummer und/oder Lieferant eintragen, wodurch der Wert beim Teileinbau auf ein Teileattribut übernommen und für die Teilebeschriftung oder Stückliste verwendet werden kann. In der Katalogtabelle (siehe Katalog-Editor) wird bei verknüpften Spalten in der Spaltenüberschrift ein Linksymbol angezeigt. In allen HiCAD-Standard-Tabellen für Normteile+Halbzeuge ist die Spalte "BZ" mit dem Teileattribut "$BB", die Spalte "CUSTOM1" mit dem Teileattribut "CUSTOM1" und die Spalte "CUSTOM2" mit dem Teileattribut "CUSTOM2" verknüpft.



Bitte beachten Sie auch die Hinweise zur automatischen Abmessungsberechnung.
