ALUCOBOND® easy fiX
Die Einstellung zu ALUCOBOND® easy fiX-Elementen sind auf zwei Registerkarten verteilt:

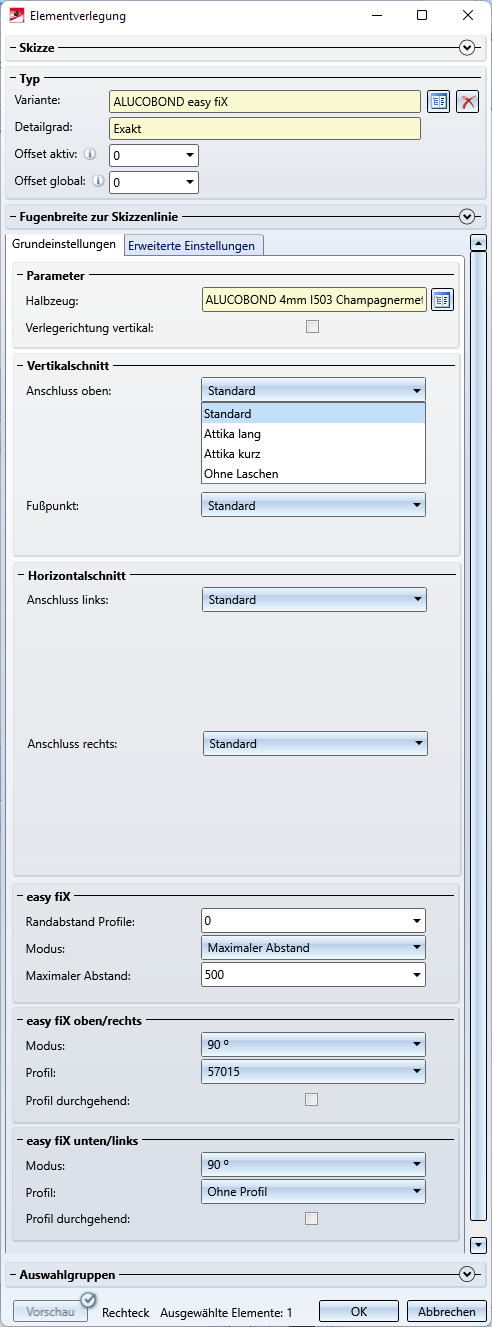

Grundeinstellungen
Parameter

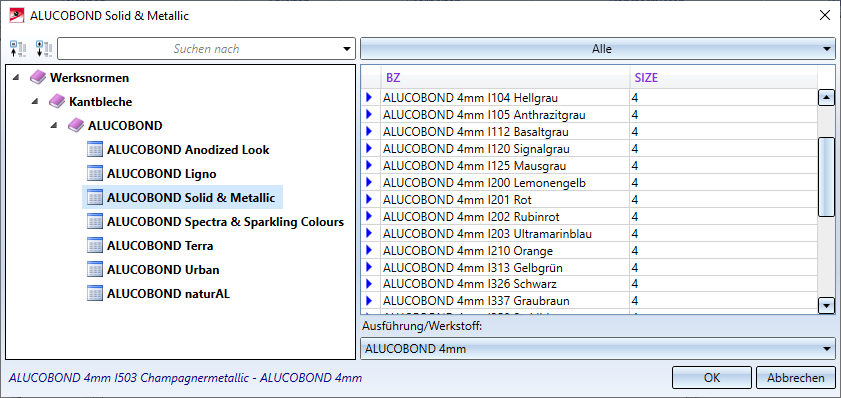

Wählen Sie unter Halbzeug das Halbzeug für die Elemente aus.
Aktivieren Sie die Option Verlegerichtung vertikal, wenn die Befestigungen nicht horizontal an der Ober- und Unterseite der Elemente platziert werden sollen, sondern stattdessen vertikal links und rechts positioniert werden sollen.
Vertikalschnitt und Horizontalschnitt
Wählen Sie hier aus, welche Anschlussarten Sie für die Anschlüsse oben, links, rechts sowie den Fußpunkt des Elementes erzeugen wollen.
Zur Auswahl stehen hier:
Für den Anschluss oben:
-
Standard
-
Attika lang
-
Attika kurz
-
Ohne Laschen
Für den Fußpunkt:
-
Standard
-
Abschluss unten
-
Fenster
-
Ohne Laschen
Für die Anschlüsse links und rechts:
-
Standard
-
Innenecke gekantet
-
Außenecke gekantet
-
Fenster
-
Ecke mit Fuge
-
Ohne Laschen
Je nach gewählter Anschlussart werden weitere Konfigurationsfelder eingeblendet.
easy fiX
Der Randabstand Profile legt fest, welchen Abstand die Befestigungsprofile zum Rand des Elements haben sollen. Bei einem Abstand von 0 werden diese genau am Rand des Elements platziert. Darüber hinaus haben Sie hier die Möglichkeit, den Einbaumodus zu wählen:
- Maximaler Abstand
In diesem Modus wird die Anzahl der erzeugten Profile anhand des unter Maximaler Abstand angegebenen Wertes berechnet.
- Anzahl
Wird dieser Modus gewählt, dann bestimmt der Wert unter Anzahl wieviele Profile erzeugt werden. Dieser Wert greift nur bei nicht durchgehenden Profilen.
easy fiX oben/rechts
Wählen Sie hier den Modus des easy fiX Elementes an der oberen (bei vertikaler Verlegerichtung der rechten) Kante aus. Zur Wahl stehen:
-
90°
-
135°
-
Verschraubt an Profil
-
Verschraubt an UK
Bei Wahl der Modi 90° oder 135° können Sie zudem auswählen, welches Profil zur Befestigung verwendet werden soll und ob dieses Profil durchgehend oder nur in Form einzelner Stücke erzeugt werden soll.
easy fiX unten/links
Diese Einstellungen sind analog zu den Einstellungen für easy fiX oben/rechts.

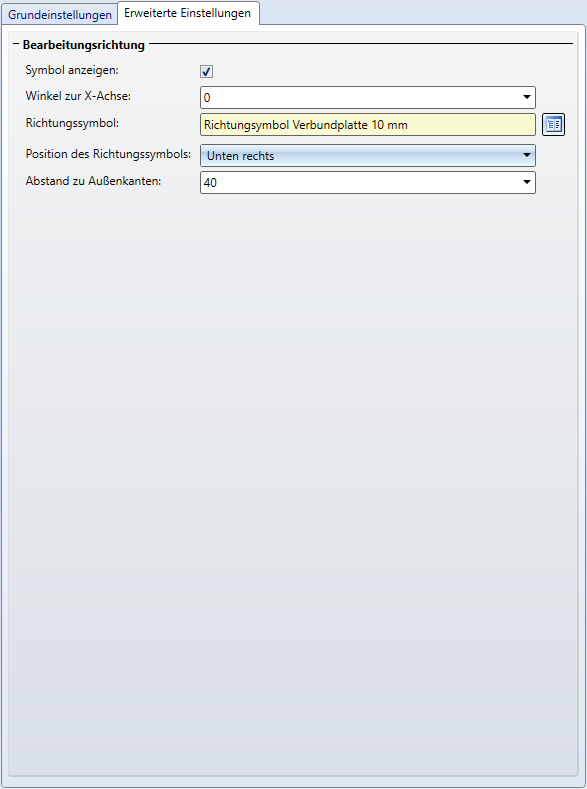

Erweiterte Einstellungen
Hier können Sie Einstellungen zur Bearbeitungsrichtung vornehmen:
Aktivieren Sie das Kästchen Symbol anzeigen, um auf Zeichnungen ein Bearbeitungssysmbol überhaupt anzuzeigen. Zusätzlich können Sie über Winkel zur X-Achse die Drehung des Symbols steuern, als dem Katalog ein Richtungssymbol auswählen, die Position des Richtungssymbols auf dem Element sowie den Abstand zu den Außenkanten definieren.
