Andockfenster

Andockfenster sind Fenster, die Befehle und Einstellungen für bestimmte Hilfsmittel oder Aufgaben enthalten. Diese werden am Rand des HiCAD Bildschirms "angedockt".

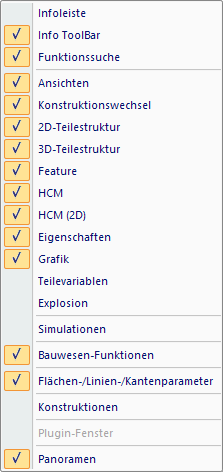

Andockfenster lassen sich unter Einstellungen > Andockfenster ein-/ausblenden:



HiCAD unterstützt folgende Andockfenster:

Ansichten

Ansichtsstruktur der aktuellen Konstruktion

Konstruktionswechsel

2D-/3D-Teilestruktur

Feature

HCM / HCM (2D)

Eigenschaften

Grafik

Grafische Vorschau des aktiven Teils
Teilevariablen
Voreinstellung für die Darstellung von Linien, Flächen und Kanten



Zur Bearbeitung, d. h. zum Verschieben sowie Ein-/Ausblenden dieser Fenster stehen folgende Möglichkeiten zur Verfügung:

Die Größe der einzelnen Fenster können Sie durch einfaches Ziehen der Rahmenlinien mit der Maus verändern.

Die Fenster lassen sich getrennt ein-/ausblenden. Dazu verwenden Sie die Funktion Einstellungen > Andockfenster.

Zur Bearbeitung der Fenster stehen in einem Kontextmenü weitere Funktionen zur Verfügung. Sie aktivieren dieses Kontextmenü, indem Sie mit der rechten Maustaste auf die Titelleiste des gewünschten Fensters klicken.

Unverankerte Fenster lassen sich mit der Maus frei verschieben. Zeigen Sie dazu mit dem Cursor auf die Titelleiste des Fensters, drücken Sie die linke Maustaste und ziehen Sie das Fenster bei gedrückter Maustaste an die gewünschte Position.

Darüber hinaus haben Sie die Möglichkeit, das Fenster als Register des Andockfensters zu definieren. Dazu verwenden Sie das -Symbol. Wollen Sie diese Registerzuordnung wieder aufheben, dann klicken Sie mit der linken Maustaste auf das entsprechende Register und ziehen Sie es bei gedrückter Maustaste an eine andere Position.



Zoomen der Inhalte

Die Inhalte verschiedener Andock-Fenster lassen sich dynamisch vergrößern und verkleinern. Möglich ist dies für die Andockfenster

Inhalt aller Fenster zoomen

Um den Inhalt aller Fenster zu vergrößern/verkleinern, drehen Sie das Mausrad bei gedrückter STRG- und UMSCHALT-Taste.

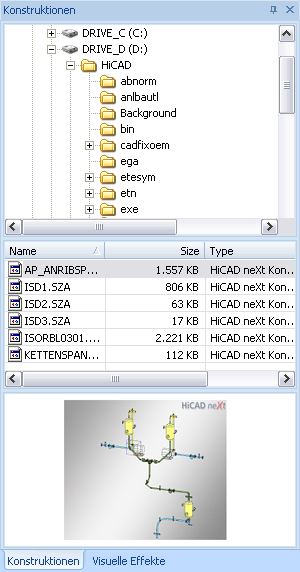

Andockfenster Konstruktion

Das Andockfenster Konstruktion ermöglicht ein schnelleres Öffnen von HiCAD-Konstruktionen (.SZA). Wählen Sie einfach den entsprechenden Ordner aus und doppelklicken Sie auf den gewünschten Dateinamen.



Dieses Andockfenster lässt sich auch über die Windows Registry permanent ausschalten. Dazu legen Sie in der Windows Registry unter

HKEY_LOCAL_MACHINE\SOFTWARE\ISD Software und Systeme\HiCAD\3

einen neuen DWORD-Wert (32) Bit an und weisen diesem den Wert 1 zu.

Das Andockfenster lässt sich dann in HiCAD nicht mehr aktivieren. Wollen Sie das Fenster wieder freigeben, dann müssen den Wert in der Registry auf 0 setzen.

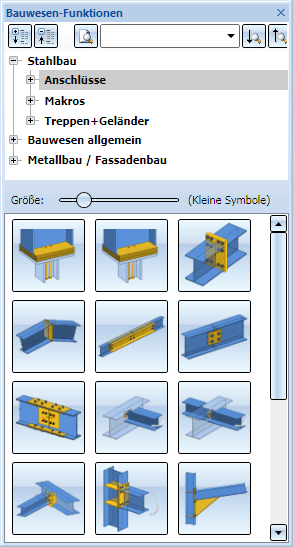

Andockfenster Bauwesenfunktionen

Im Stahl- und Metallbau können Sie über dieses Andockfenster Anschlüsse, Verbindungselemente, Treppen und Geländer sowie weitere Objekte in die Konstruktion einbauen.

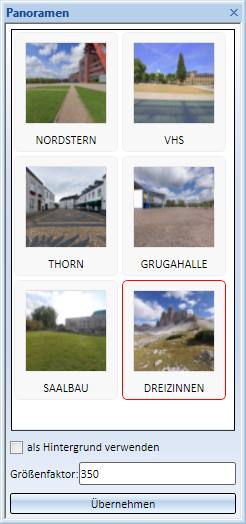

Andockfenster Panoramen

HiCAD bietet die Möglichkeit, Umgebungen zu simulieren. Dazu wird dem Modell- und/oder den Blattbereichen über das Andockfenster Panoramen ein Panorama zugewiesen.

Dieses Panorama kann sowohl als Hintergrund verwendet werden als auch zur Visualisierung von Umgebungsspiegelung.



Panorama zuweisen

  1. Wählen Sie im Andockfenster das gewünschte Panorama aus.
  2. Aktivieren Sie die Checkbox Als Hintergrund verwenden, wenn Sie das Panorama als Hintergrund eines Blatt- oder des Modellbereichs verwenden wollen. Beachten Sie dabei bitte, dass der jeweilige Bereich nur eine Ansicht enthalten darf. Anderenfalls wird das Panorama nicht dargestellt.
  3. Bestimmen Sie den Größenfaktor und klicken Sie auf Übernehmen.



Sollen die Oberflächen schattierter Modelle ein Panorama, d. h. die Umgebung, spiegeln, dann aktivieren Sie die Umgebungsspiegelung. Dazu verwenden Sie die Funktion Schattierte Darstellung unter Ansichten > Darstellung > Schat... Aktivieren Sie dort im Dialogfenster die Checkbox Panorama spiegeln. Durch Deaktivieren der Checkbox heben Sie diesen Effekt wieder auf.


PlugIn-Fenster

HiCAD unterstützt die Integration frei definierbarer Plugins. Sind solche Plugins in Ihrem System realisiert, dann werden diese in einem Andockfenster angezeigt. Beispiele sind die Vorlagen für die Achsraster im Metallbau oder die Blech-Kostenkalkulation.

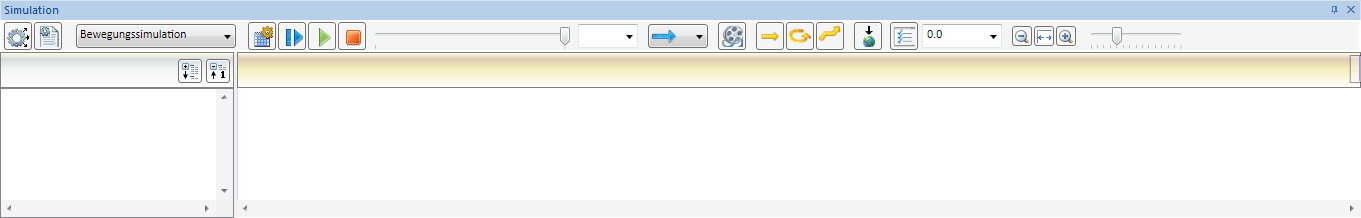

Andockfenster Simulation

Mit diesem Tool simulieren und animieren Sie Bewegungen von Bauteilen einer Baugruppe. Dabei können Sie auch HCM-Bedingungen verwenden, um die Bewegung der Bauteile an bestimmte Bedingungen zu knüpfen. Um Simulationen zu definieren oder zu bearbeiten, muss das Andockfenster Simulation geöffnet sein.

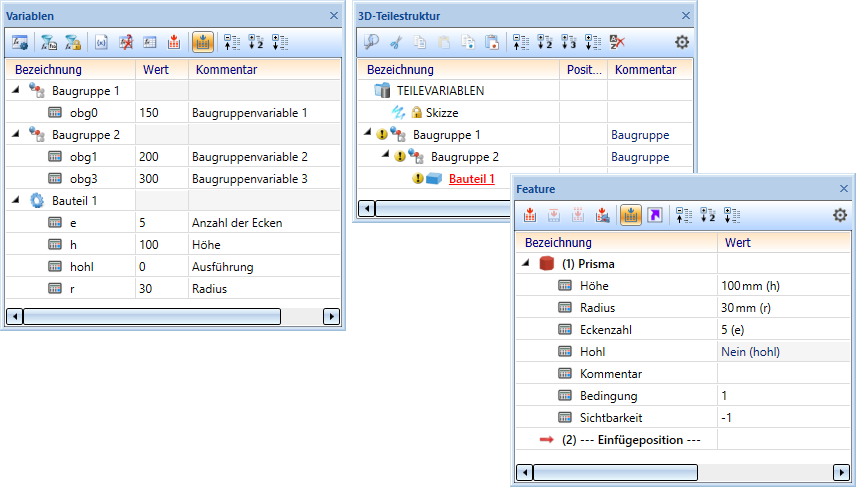

Andockfenster Teilevariablen

In diesem Andockfenster werden die Teilevariablen des aktiven Teils und - falls vorhanden - auch die Variablen der dem Teil übergeordneten Baugruppen angezeigt.

Die Symbole vor den Variablennamen kennzeichnen den Variablentyp.



Teilvariablen/Ansichtsvariablen

Mit dem ersten Symbol ist es möglich zwischen Teilevariablen und Ansichtsvariablen umzuschalten. Ist die automatische Feature-Neuberechnung aktiv, dann werden die Ansichten neu gerechnet.



Variablen des aktiven Featureprotokolls aktivieren/deaktivieren

Dieser Filter schränkt die Sicht auf alle Variablen ein, die im Featureprotokoll des aktivem Teils verwendet werden.



Variablen des aktiven HCM-Modells aktivieren/deaktivieren

Dieser Filter schränkt die Sicht auf die Variablen ein, die im aktiven HCM-Modell verwendet werden.



Variablen hinzufügen



Ungenutzte Variablen markieren

Mit einem Klick auf das Symbol lassen sich alle Variablen zum Löschen markieren, die nicht benutzt werden. Die Löschung wird erst ausgeführt, wenn Sie die Funktion Löschen aus dem Kontextmenü aufrufen.

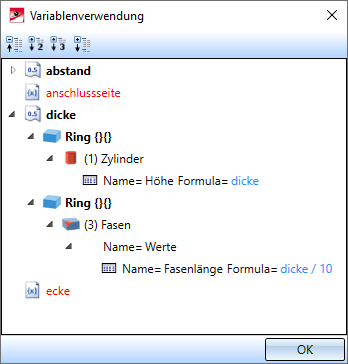

Variablenverwendung anzeigen

Ein Klick auf das Symbol öffnet das Dialogfenster Variablenverwendung, welches für alle Variablen des gewählten Teils auflistet, wo (und ob) diese an anderen Stellen in der Konstruktion verwendet werden.



Neuberechnen

Mit diesem Symbol starten Sie die Feature-Neuberechnung des aktiven Teils bzw. die Neuberechnung aller Ansichten.



Automatische Feature-Neuberechnung aktivieren/deaktivieren

Die automatische Feature-Neuberechnung bzw. die Neuberechnung aller Ansichten schalten Sie mit diesem Symbol ein oder aus.

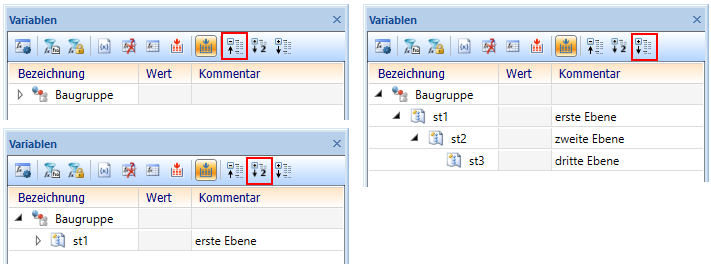

Struktur auf-/zuklappen

Mit den Symbolen und oben im Andockfenster lässt sich die Anzeige der Variablen entsprechend der Teilestruktur in einem Schritt komplett auf- und zuklappen. Über das Symbol lässt sich die Anzeige auf die 1. und 2. Ebene beschränken.

Zum Auf-/Zuklappen der Variablenanzeige einzelner Teile/Baugruppen verwenden Sie die Symbole und .



Kontextmenü für Teile / Baugruppen

Wenn Sie mit der rechten Maustaste auf einen Teile- oder Baugruppennamen klicken, stehen Ihnen im Kontextmenü folgende Funktionen, zusätzlich zu den Funktionen aus der Symbolleiste, zur Verfügung:



Kontextmenüs für Variablen sowie Struktur- und Listen-Variablen

Analog lassen sich mit der rechten Maustaste Kontextmenüs für Variablen aufrufen. Mit den Funktionen dieser Menüs können Sie

Um den Wert oder den Kommentar einer Variablen zu ändern, klicken Sie einfach in das entsprechende Feld und geben die gewünschte Änderung ein. Übernehmen Sie die Änderung dann mit OK



Bitte beachten Sie auch die Informationen unter Feature-Technik > Variablen und Formeln.

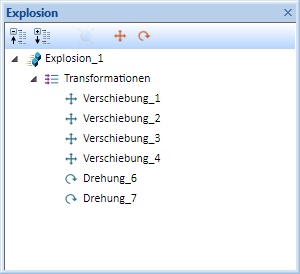

Andockfenster Explosion

In diesem Fenster wird das Protokoll einer Explosionsdarstellung angezeigt.

Explosionsdarstellungen lassen sich über dieses Protokoll nachträglich bearbeiten.
