Ansichtsvariablen

Enthält eine mit HCM-Bedingungen parametrisierte Skizze Variablen, dann werden diese beim Verwenden der Skizze in einer Schnitt-/Detailansicht oder einem Ausbruch automatisch als Ansichtsvariablen definiert. Wenn Sie dann den Wert der Ansichtsvariablen ändern, werden alle Ansichten der aktuellen Konstruktion aktualisiert und die entsprechende Schnitt- oder Detailansicht oder der Ausbruch automatisch angepasst. Die Ausgangsskizze bleibt jedoch unverändert. Das bedeutet, dass Sie Ansichten schnell anpassen können, ohne die entsprechende Skizze ändern zu müssen.

Zur Aktivierung der Funktion Ansichtsvariablen stehen folgende Möglichkeiten zur Verfügung:

• Sie wählen die Funktion über das Kontextmenü der Konstruktion, indem Sie mit der rechten Maustaste auf die Zeichenfläche oder auf das Konstruktionssymbol in der 3D-Teilestruktur des ICN klicken. Dann wählen Sie unter Eigenschaften die Funktion Ansichtsvariablen aus.
• Sie wählen die Funktion aus dem Andockfenster Variablen, indem Sie mit der ersten Funktion aus der Symbolleiste zwischen Teilevariablen und Ansichtsvariablen umschalten.

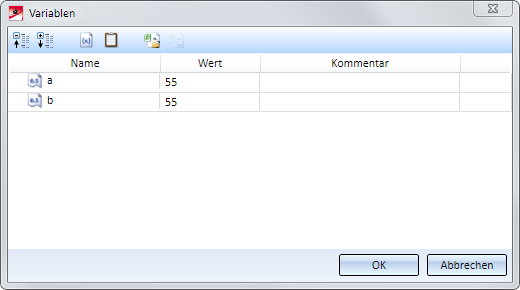

Nach dem Aufruf der Funktion über das Kontextmenü wird eine Liste der in der aktuellen Konstruktion definierten Ansichtsvariablen angezeigt:

Das Arbeiten mit Ansichtsvariablen erfolgt im wesentlichen analog zu den Teilevariablen - mit folgenden Unterschieden:

• Ansichtsvariablen werden immer mit der Konstruktion gespeichert werden.

• Für Ansichtsvariablen sind nur die Variablentypen Zahl und Teil von Bedeutung. Durch den Zugriff auf Variablen anderer Teile ist es möglich, Ansichten automatisch an parametrisierte Teile anzupassen, also z. B. eine Schnittansicht immer mittig durch eine (parametrisierte) Ausnehmung gehen zu lassen.



Ein Beispiel:

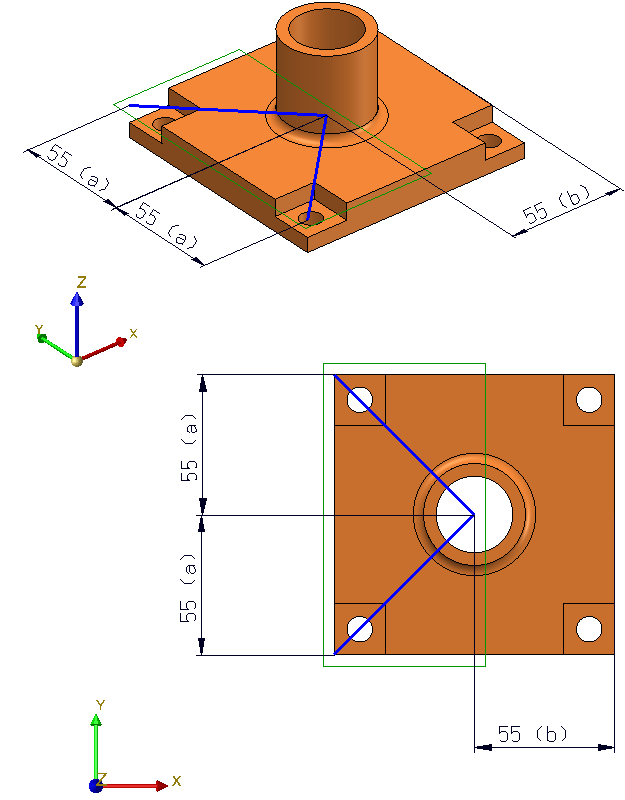

Die folgende Abbildung zeigt ein 3D-Teil mit einer parametrisierten Skizze (in der Axonometrie und in der Draufsicht).

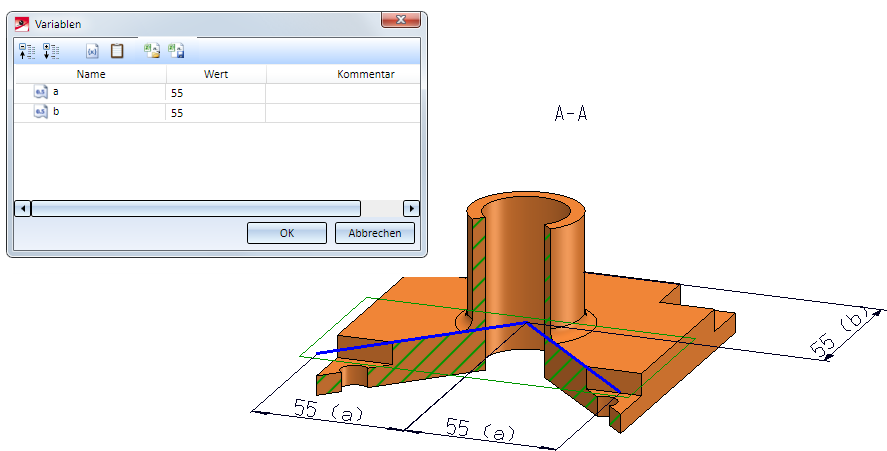

Aus der axonometrischen Ansicht ist eine Schnittansicht auf Basis der Skizze abgeleitet worden (Beispiel). Parallel dazu hat HiCAD automatische die Ansichtsvariablen erzeugt,

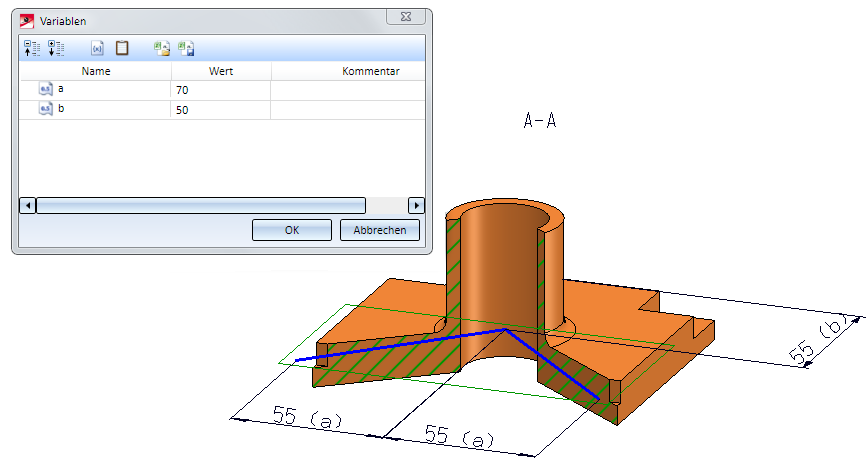

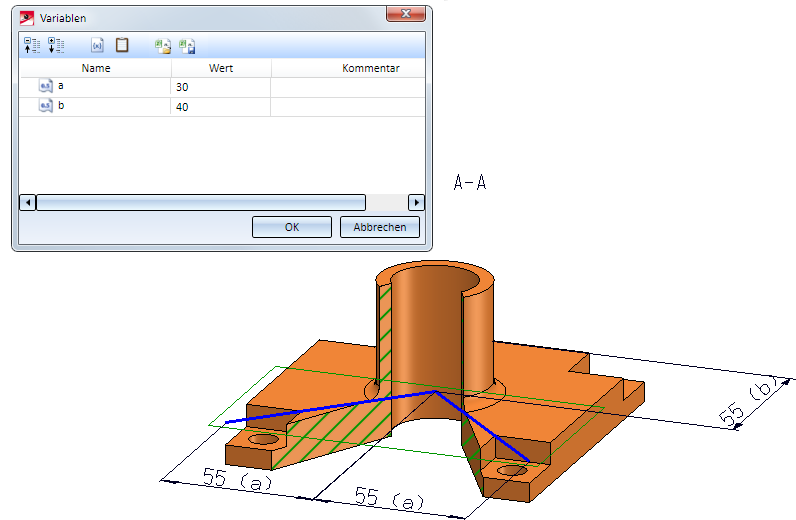

Werden jetzt die Ansichtsvariablen geändert, dann wird die Schnittansicht automatisch aktualisiert. Die Skizze bleibt unverändert.





Hinweise:

• Wie Teilevariablen lassen sich auch Ansichtsvariablen über die API belegen.

• Natürlich lassen sich auch erst die Ansichtsvariablen definieren und belegen. In diesem Fall müssen Sie aber darauf achten, dass Sie in den HCM-Bedingungen der Skizzen , aus denen Sie Schnitt-/Detailansichten oder Ausbrüche ableiten wollen, auch dieselben Namen vergeben.
