Thema: HiCAD Schnittstellen

3D DXF/DWG

3D DXF/DWG importieren

Konstruktion > Neu/Öffnen > Öffnen > 3D Import

Nach dem Aufruf der Funktion wählen Sie als Dateityp 3D-DXF/DWG (*.dxf, dwg) und dann die Datei, die Sie importieren wollen. Rechts im Dialogfenster können Sie Optionen für den Import festlegen. Diese Einstellungen lassen sich im ISD Konfigurationsmanagement unter Schnittstellen > Allgemeine 3D-Schnittstellen vorbelegen.

Haben Sie die gewünschten Einstellungen vorgenommen, dann klicken Sie auf Öffnen, um den Import zu starten.

Die hier vorgenommenen Einstellungen lassen sich als Favoriten speichern. Dazu klicken Sie im Dialog auf das Symbol . Mehr zur Favoritenverwaltung finden Sie in den HiCAD Grundlagen unter Favoriten. lcher Favorit beim Import-Dialog als Default verwendet wird, legen Sie im Konfigurationsmanagement unter Schnittstellen > Import fest.

3D DXF/DWG exportieren

Konstruktion > Speichern/Drucken... > S.unter > 3D Formate (STEP, IFC, 3D PDF ...)

Nach dem Aufruf der Funktion wählen Sie den gewünschten Dateityp

3D-DXF (*.dxf) oder
3D-DWG (*.dwg).

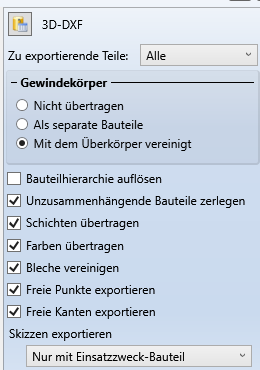

Rechts im Dialogfenster können Sie Optionen für den Export festlegen. Diese Einstellungen lassen sich im ISD Konfigurationsmanagement unter Schnittstellen > Allgemeine 3D-Schnittstellen vorbelegen. Diese Einstellungen können Sie durch einen Klick auf das Symbol laden.

Nehmen Sie die gewünschten Einstellungen vor und bestimmen Sie Pfad und Namen der Exportdatei. Wenn Sie das Fenster OK verlassen, wird die DXF-/DWG-Datei generiert.

Hinweise:

Konstruktionen lassen sich auch als 3D-DXF-Approximation speichern. Dazu steht die Funktion 3D-DXF (Approx.) unter Konstruktion > Speichern/Drucken... > S.unter > Weitere ... > zur Verfügung. Diese Funktion gibt lediglich eine facettierte Darstellung aus, keine kompletten Geometriedatei!. Wird eine approximative 3D-DXF-Datei gespeichert, so wird diese automatisch im HiCAD Unterverzeichnis SZENEN abgelegt.

Wollen Sie nur die aktive Ansicht exportieren, dann verwenden Sie die Funktion Ansichtsweiser 3D-Export (STEP, 3D PDF...). im Kontextmenü der Ansicht.
