WinIso

Metallbau > Schnittstellen > WinISO

WinIso2D ist eine Software zur Wärmestrom- und Isothermenberechnung der Sommer-Informatik GmbH. Die WinIso2D-Funktionen in HiCAD unterstützen den Anwender beim Erzeugen der Daten zur WinIso-Berechnung aus einer HiCAD Szene heraus. Unterstützt werden Versionen ab WinIso2D Standard Version 7.62.

Folgende Funktionen sind verfügbar:

	WinIso2D-Teil erzeugen Diese Funktion bestimmt den Bereich der WinIso-Rechnung, indem ein rechteckiger Bereich in der Schnittansicht definiert wird. Voraussetzung hierfür ist eine bereits bestehende Schnittansicht!
	Transparenter Bereich Mit dieser Funktion legen Sie einen transparenten Bereich fest, der den Fenster- und Glasbereich definiert. Um einen transparenten Bereich (Details siehe WinIso-Hilfe) festzulegen, wählen Sie zunächst eine Kante parallel zum transparenten Bereich. Anschließend legen Sie Start- und Endpunkt fest. Transparente Bereiche werden als Kanten im WinIso2D-Teil dargestellt. Die Ausführung dieser Funktion ist optional.
	Strecke für Ug-Wert Mit dieser Funktion bestimmen Sie die Glasstrecke, die den Wärmedurchgangskoeffizienten (Ug-Wert) der Verglasung festlegt. (Details dazu finden Sie in der WinIso-Hilfe.) Um eine Glasstrecke für den Ug-Wert festzulegen, wählen Sie zunächst eine Kante parallel zur Glasscheibe. Anschließend legen Sie Start- und Endpunkt auf der Glasinnen- und -außenseite fest. Die Strecken zur Ug-Wert-Definition werden als Kanten im WinIso2D-Teil dargestellt. Die Ausführung der Funktion ist optional.

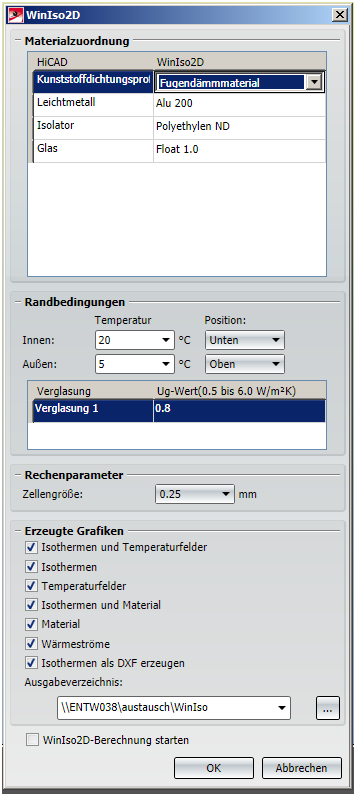

	Export Diese Funktion startet den Export des WinIso2D-Teils. Dazu wird das abgebildete Dialogfenster angezeigt: Materialzuordnung Ordnen Sie hier WinIso-Materialbezeichnungen zu HiCAD-Materialbezeichnungen zu. Randbedingungen Hier können Sie die Temperatur und Position - getrennt für Innen und Außen - angeben. Es werden Punkte in der Mitte der gewählten Kante (oben, unten, links rechts) des Umgebungsrechtecks als Referenzpunkte für die Innen- und Außentemperatur an WinIso2D übergeben. Rechenparameter Zellengröße für WinIso-Berechnung. Erzeugte Grafiken Legt fest, welche Ausgabedateien WinIso erzeugt. Die Namen der Ausgabedateien ist von WinIso fest vorgegeben (siehe WinIso-Beschreibung). Ausgabeverzeichnis Legt den Ort fest, an dem die Ausgabedateien abgelegt werden. WinIso2D-Berechnung starten Ist in dieser Checkbox ein Haken gesetzt, startet bei Beenden des Dialogs mit OK die WinIso-Berechnung direkt. Dazu wird von HiCAD der in der Konfiguration gesetzte WinIso-Aufruf abgegeben (siehe Hinweis unten). Bitte beachten Sie die nachfolgend beschriebene Vorgehensweise.

So gehen Sie vor:

Schnittansicht bestimmen
Legen Sie mit der Funktion Ansichten > Neu > Schnitt eine neue Schnittansicht. Dabei muss die Option Nur Schnittfläche aktiv sein!
WinIso2D-Teil erzeugen
Aktivieren Sie die Funktion WinIso2D-Teil erzeugen und legen Sie ein Rechteck auf die Schnittansicht. Dieses legt den Bereich der WinIso-Rechnung fest.
WinIso2D-Teil in HiCAD bearbeiten
Ist das WinIso2D-Teil in der Zeichnung angelegt worden, dann sind Linien sortiert und nach Material getrennt auf Schichten angeordnet. Die Schichten tragen die Materialbezeichnungen der in der Schnittansicht dargestellten Ausgangskörper. Das WinIso2D-Teil kann nun bei Bedarf mit den Funktionen

Transpararenten Bereich festlegen und
Strecke für Ug-Wert

weiterbearbeitet werden.

Export
Um den Export zu starten, aktivieren Sie die Funktion WinIso2D-Teil exportieren .

Die Ergebnisse liegen als BMP-Dateien im gewählten Verzeichnis, Isothermen können als DXF-Datei generiert werden:

IT_result.bmp	Isothermen und Temperaturfelder
I2_result.bmp	Isothermen
T_result.bmp	Temperaturfelder
I_result.bmp	Isothermen und Materialien
M_result.bmp	Materialien
W_result.bmp	Wärmeströme
Iso.dxf	Isothermen als DXF

Hinweis:

Erweiterte Einstellungen der WinIso2D-Schnittstelle können Sie mit dem Konfigurationseditor vornehmen. Wählen Sie dort in der Anzeige der Konfigurationsstruktur HiCAD > Aktive Konfiguration (Basiskonfiguration) > Schnittstellen > WinIso2D aus.

Unter Aufruf wird der Kommandozeilen-Befehl zum Aufruf der WinIso-Berechnung ("[Pfad der WinIso-Installation]\winsio.exe /Auto 0 <filename>"), und unter Materialdatei der Pfad und Dateiname der WinIso-Materialdatei (.csv) angegeben.
