Datensatz bearbeiten

Im rechten Fenster des Konfigurationseditors bearbeiten Sie den im linken Fenster aktivierten Datensatz. Der Datensatzeintrag besteht aus der Beschreibung, dem Wert und dem Kommentar. Wenn Sie den Schlüsselnamen (Menüleiste > Ansicht) aktivieren, wird Ihnen der Systemname für den Eintrag zusätzlich angezeigt.

Über den Wert stellen Sie Ihre individuelle Konfiguration für HiCAD ein. Dabei muss der Wert nicht immer eine Zahl sein. Es kann sich auch um

Geänderte Werte, also Werte, die von der darunterliegenden Profilebene abweichen, werden durch ein Icon

gekennzeichnet und können jederzeit auf den ursprünglichen Defaultwert (rechte Maustaste Zurücksetzen) zurückgesetzt werden.

HiCAD übernimmt die Änderungen aus dem Konfigurationsmanagement nach einem Neustart.

Um die Basiskonfiguration und damit die ISD-Standardeinstellungen nicht zu überschreiben, sollten Sie immer eine firmenspezifische Konfiguration ableiten. Um die ISD-Standardeinstellungen wieder herzustellen, muss die Konfigurationsdatenbank (HiCAD.cfgdb) neu installiert werden.

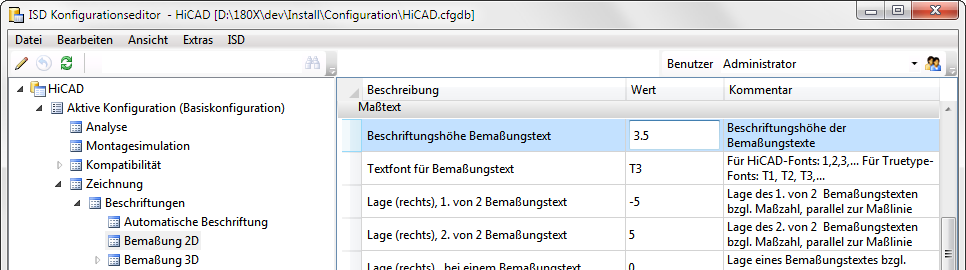

Wert in einem Eingabefeld ändern

Wenn Sie einen Wert in einem Datensatzeintrag ändern möchten, wählen Sie nach dem Aktivieren der Zeile Ändern. Sie können den Wert auch mit einem Doppelklick oder F2 aktivieren und dann überschreiben.

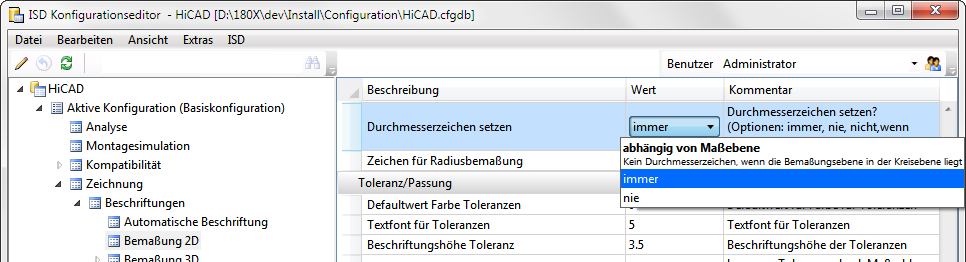

Wert in Auswahlbox wählen

Verschiedene Werte werden über eine Auswahlbox ausgewählt. Dies kann direkt - ohne Aktivierung der Zeile - erfolgen.

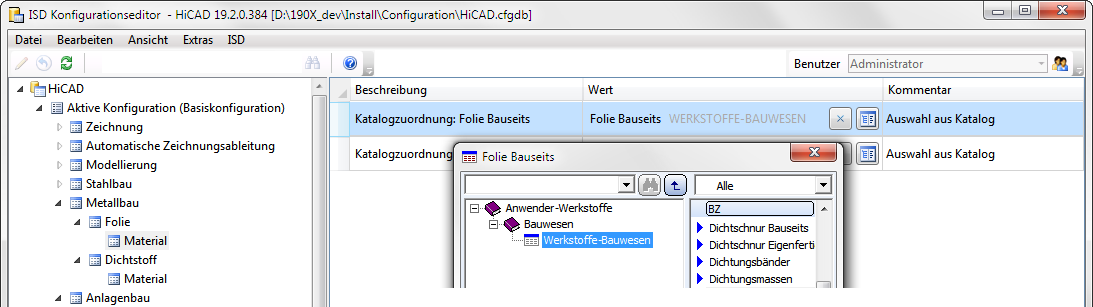

Wert aus Katalog übernehmen

Durch einen Klick auf das Icon

der Katalogauswahl können Sie aus dem Katalogeditor den Wert übernehmen. Mit dem Icon

Eintrag entfernen löschen Sie die Voreinstellung.

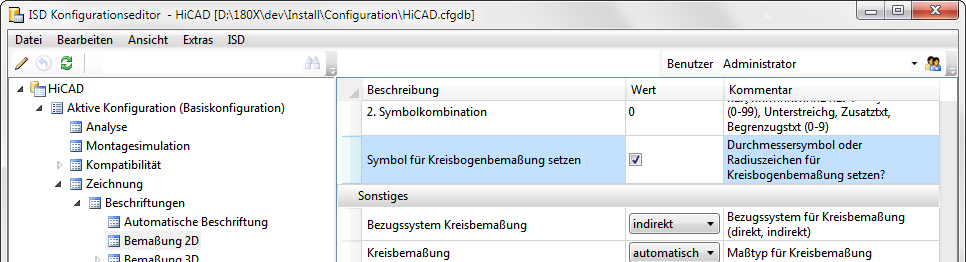

Haken setzen/entfernen

Viele Werte werden durch das Setzen/Entfernen eines Hakens festgelegt. Dies gilt beispielsweise für das Durchmesserzeichen, das vor die Maßzahl gesetzt werden kann.

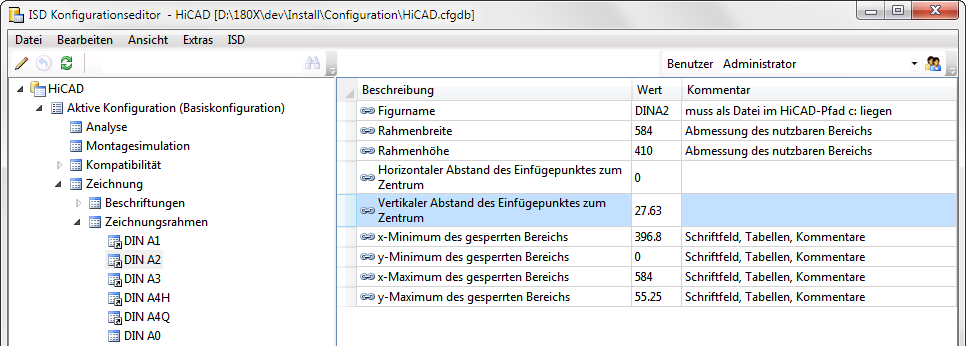

Referenzierte Einträge

In der Baumstruktur erkennen Sie an diesem Icon

einen abgeleiteten Datensatz. Der referenzierte Eintrag im rechten Fenster wird durch das Icon

gekennzeichnet. Wenn Sie einen referenzierten Wert ändern, wird die Referenzierung aufgehoben, die Änderung des Ausgangswerts hat keine Auswirkungen mehr.

Auswahl mehrerer Werte

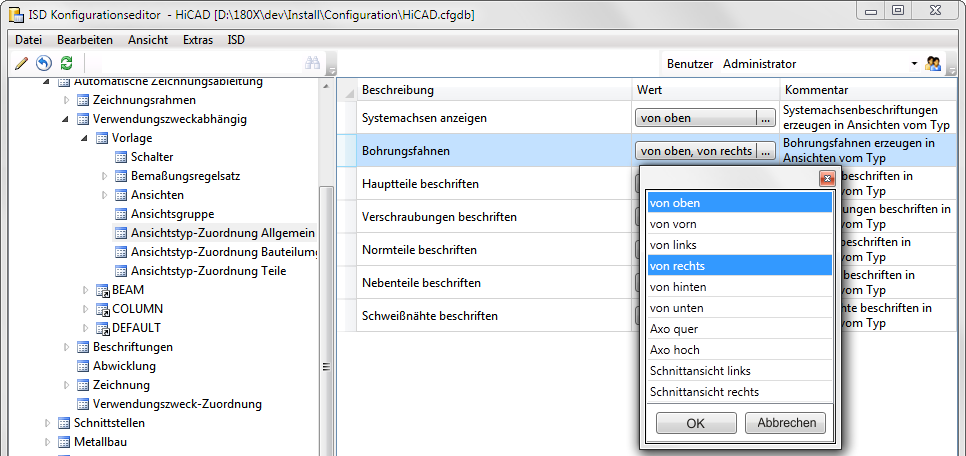

Bei einigen Einträgen können Sie mehrere Werte auswählen. Klicken Sie auf das Icon

und aktivieren Sie aus der erscheinenden Liste eine Kombination von Werten. Verlassen Sie die Liste mit OK. In diesem Beispiel wird die Bohrungsfahne oben rechts erzeugt.

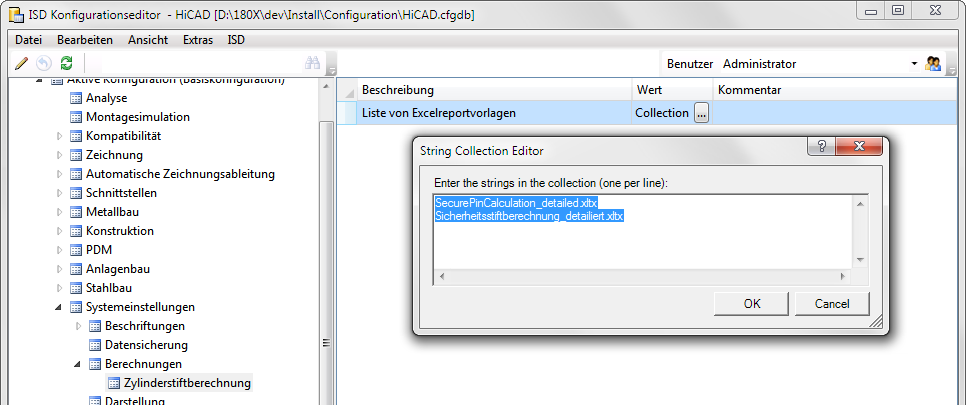

Collection

Wird nach einer Collection gefragt, können Sie eine Vorlagendatei auswählen. Klicken Sie auf das Icon

und bearbeiten Sie in der erscheinenden Liste die Vorlagendateien.

Eigene Vorlagedateien erzeugen Sie am besten durch Kopieren und Anpassen einer mitgelieferten ISD-Vorlagen. Die Vorlagen müssen im entsprechenden HiCAD-Verzeichnis templates/… abgelegt werden um im Konfigurationseditor angezeigt zu werden.

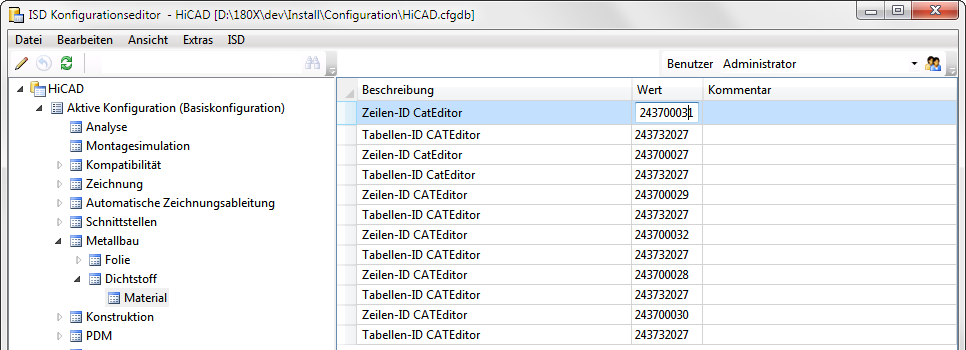

IDs

Dies sind Werte, die sich auf andere HiCAD Dateien, z.B. Tabellen der HiCAD-Kataloge, beziehen.

Bei diesem Beispiel beziehen sich die Werte (IDs) auf die Tabelle Werksnormen > Anwender-Werkstoffe > Bauwesen > Werkstoffe-Bauwesen aus dem Katalogeditor. Diese Tabelle hat die ID 243732027.

Im Konfigurationsmanagement bestimmen die Einträge bei den Zeilen-IDs die Auswahl bei der Metallbau-Funktion Versiegelung. Zur Auswahl stehen die Ausführung (Bauseits oder Eigenfertigung) und das Material (Acryl, Silikon, Dichtschnur).

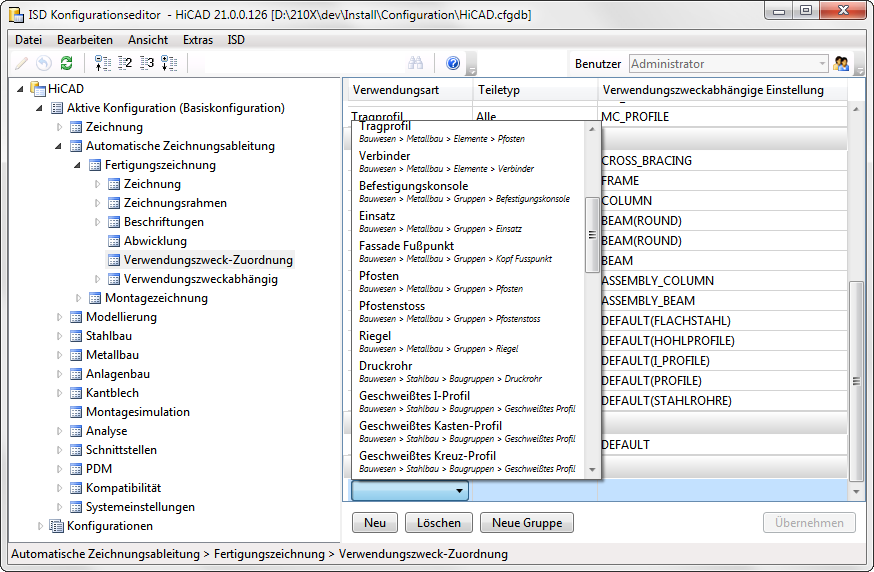

Neuer Datensatzeintrag

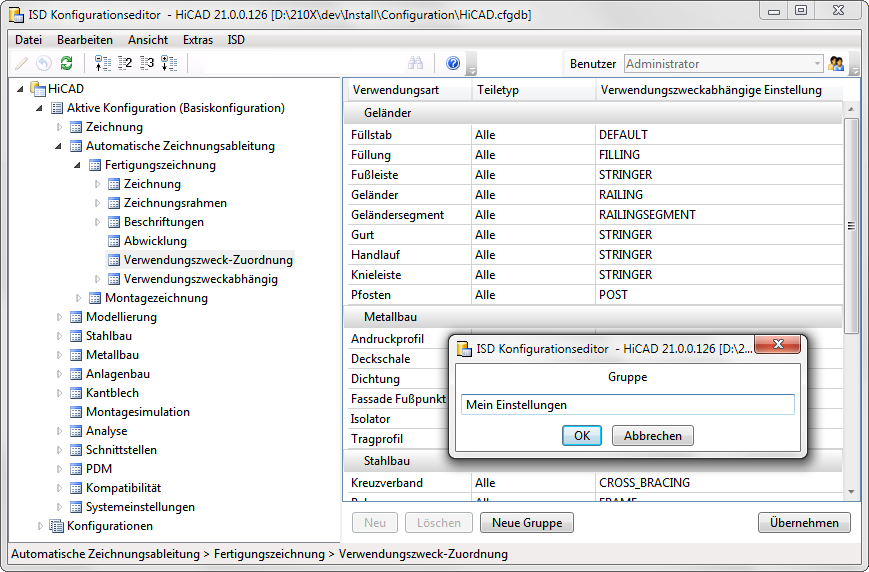

Bei einigen Datensätzen besteht die Möglichkeit neue Datensatzeinträge einzufügen oder neue Gruppen mit Datensatzeinträgen anzulegen. Aktivieren Sie dazu die Schaltfläche Neue Gruppe, geben Sie dann einen Namen ein und klicken Sie auf OK. Die Gruppe wird eingefügt und es wird sofort ein leerer Datensatzeintrag angezeigt. Klicken Sie nun in die Eingabefelder, so können Sie aus den erscheinenden Auswahlboxen, den Datensatzeintrag zusammenstellen.

Mit Neu und Übernehmen können Sie auch in bestehende Gruppen Datensatzeinträge einfügen.

Den aktuell gewählten Datensatz entfernen Sie mit der Schaltfläche Löschen. Um die Löschung endgültig auszuführen, müssen Sie auf Übernehmen klicken.
