Thema: HiCAD Varianteneditor

Variantenarten

Mit dem Varianteneditor lassen sich sowohl einfache Varianten als auch strukturierte Varianten bearbeiten.

Strukturierte Varianten
Als strukturierte Varianten werden die HiCAD-Varianten bezeichnet, die Basisvariante sind oder aus einer Basisvariante abgeleitet wurden. Eine Basisvariante ist dabei eine Variante, zu der eine Struktur in einer Basisvarianten-Definitionsdatei definiert ist. Welches die Basisvarianten-Definitionsdatei ist, mit der der Varianteneditor aktuell arbeiten soll, wird in den Einstellungen festgelegt. Strukturierte Varianten und Basisvarianten werden nur im Anlagenbau unterstützt!

Einfache Varianten
Jede HiCAD-Variante, die keine Basisvariante ist und nicht aus einer Basisvariante abgeleitet wurde, wird als einfache Variante bezeichnet.

Je nach Art der Variante wird die Bedienoberfläche des Varianteneditors entsprechend angepasst.

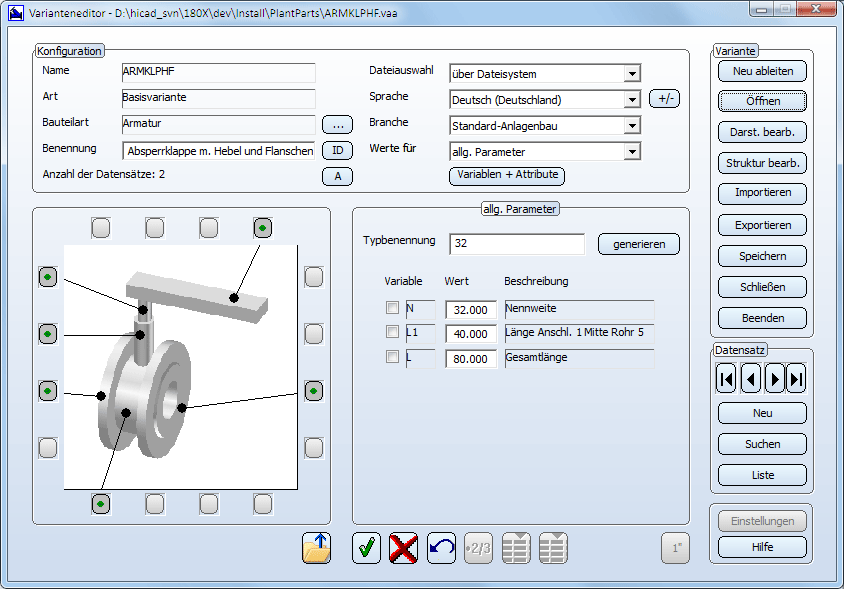

Dialogfenster mit Basisvariante des Anlagenbaus
