Thema: HiCAD Stahlbau

Verwendungszweck-Zuordnung für Baureihenprofile

Normprofilen und vielen anderen 3D-Objekten ist in HiCAD automatisch eine Verwendungsart zugeordnet. Durch diese Klassifizierung lassen sich u. a. verwendungszweckabhängige Werkstattzeichnungen erstellen, d. h. für die verschiedenen Verwendungsarten lassen sich beispielsweise die Ansichten oder die Bemaßungsregeln der Werkstattzeichnung individuell festlegen.

Für Baureihenprofile, die auf 2D-Baureihenquerschnitten basieren, ist die Zuordnung einer Verwendungsart zwar nicht möglich, aber auch für Baureihenprofile lassen sich eigene Konfigurationen für die Zeichnungsableitung erstellen und verwenden. Möglich wird dies durch Definition eines entsprechenden Teiletyps und einer zugehörigen Verwendungszweck-Zuordnung im Konfigurationsmanagement.

Beispiel:

Wir wollen einen Teiletyp Baureihe und eine entsprechenden Verwendungszweck-Zuordnung definieren. Diese Konfiguration soll für Baureihenprofile bei der Erstellung der Werkstattzeichnung verwendet werden.

So gehen Sie vor:

1. Starten Sie das Konfigurationsmanagement.

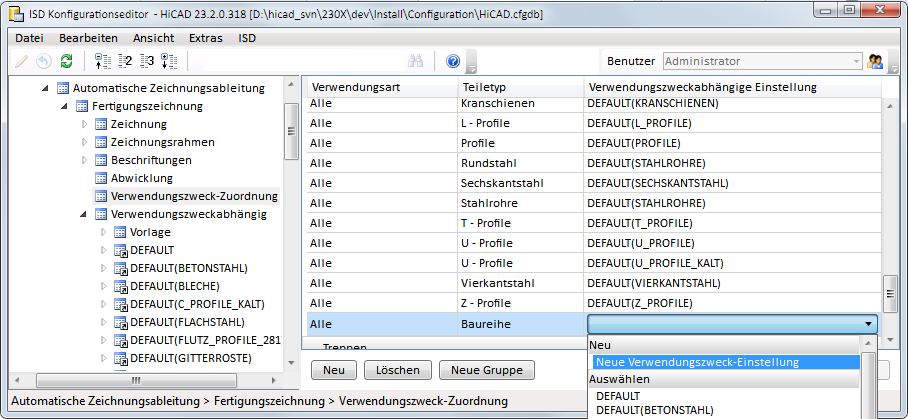

2. Setzen Sie dort den Cursor unter Automatische Zeichnungsableitung > Fertigungszeichnung > Verwendungszweck-Zuordnung in die gewünschte Gruppe, z. B. Stahlbau
3. Kicken Sie auf Neu. Innerhalb der aktuellen Gruppe wird eine neue Zeile angelegt.
4. Wählen Sie unter Verwendungsart Alle.
5. Tragen Sie nun unter Teiletyp den Namen des Typs ein, den Sie anlegen wollen, also Baureihe.
6. Wählen Sie unter Verwendungszweckabhängige Einstellung den Eintrag Neue Verwendungszweck-Einstellung.

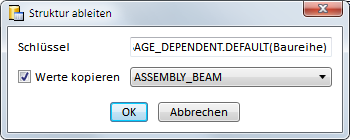

Übernehmen Sie den vorgeschlagenen Namen DEFAULT(Baureihe). Wollen Sie die Einstellungen einer vorhandenen Konfiguration kopieren, z. B. ASSEMBLY_BEAM, dann aktivieren Sie die Checkbox und wählen Sie die Konfiguration.

Verlassen Sie das Fenster mit OK.

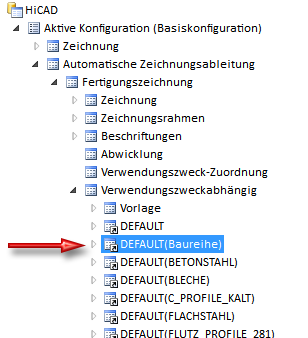

7. Die neue Verwendungszweck-Einstellung wird in das Feld Verwendungszweckabhängige-Einstellung eingetragen und ist in der Struktur des Konfigurationsmanagements sofort sichtbar.

Klicken Sie dann auf die Schaltfläche Übernehmen, .um die Änderungen endgültig zu übernehmen.

8. Passen Sie nun die Konfiguration Default(Baureihe) individuell an Ihre Anforderungen an.

Wenn Sie jetzt Werkstattzeichnungen für Konstruktionen mit Baureihenprofilen erstellen und die Zeichnungsparameter aus Konfiguration verwenden , dann wird für alle Baureihenprofile mit Teileart Baureihe die Konfiguration Default(Baureihe) verwendet.

Enthält Ihre Konstruktion bereits Baureihenprofile ohne Teileart, dann können Sie das Attribut auch nachträglich manuell belegen.

Für neu einzubauende Baureihenprofile empfiehlt es sich den 2D-Baureihenquerschnitt zu laden, das Attribut Teileart zu belegen und den Baureihenquerschnitt wieder zu speichern. Baureihenprofile übernehmen dann beim Einbau alle Eigenschaften, auch die Teileart und die Stücklistenrelevanz, von dem erzeugenden 2D-Baureihenquerschnitt.
