Bleche

Stahlbau > Blech neu

HiCAD unterstützt den Einbau der verschiedensten Bleche und blechähnlichen Teile als Anbauteile in die Stahlbaukonstruktion.

Die entsprechenden Funktionen finden Sie in der Funktionsgruppe Bleche.

Rechteckplatte

Einbau rechteckiger Stahlbaubleche, z. B. Stirnplatten für Profile.

Steifen

Steifen mit Ecke, gefast oder gerundet (innen oder außen), einseitig oder beidseitig, als Teilsteifen oder als Vollsteifen.

Blech aus 3D-Teil

Umwandeln eines 3D-Solids in ein Blechteil.

Blech aus Skizze

Ableiten eines Bleches aus einer Skizze.

Rechteckblech Standard

Einbau eines rechteckigen - auf einer HiCAD Variante (CAD) basierendes Standardbleches. Der Einbau erfolgt analog zum Einbau der Standardbleche unter Sonstiges.

Weitere Rechteckbleche finden Sie unter im Menü Rechteckblech.

Verbundglas

Glaseinbau aus Skizzen

Gitterroste

Einbau von Gitterroststufen

Hinweise:

Ist im HiCAD Konfigurationsmanagement unter Systemeinstellungen > Beschriftungen > Bemaßung 3D > Parameter-Maße die Checkbox Stahlbauteil aus Skizze aktiv; dann werden aus Skizzen abgeleitete Profile und Stahlbaubleche mit ihren Parametermaßen eingebaut. Sie können dann die Profil/Blechgröße durch Änderung des entsprechenden Parametermaßes schnell und einfach ändern. Klicken Sie dazu mit der rechten Maustaste auf das entsprechende Parametermaß, und wählen Sie im Kontextmenü die Funktion Parametermaß ändern. Geben Sie den neuen Wert ein, und verlassen Sie das Eingabefenster mit OK. Das Profile/Blech wird sofort aktualisiert.

Beim Einbau von Katalog-Normteilen und Halbzeugen (STB-Profile+Bleche) in HiCAD werden die entsprechenden Teileattributen teilweise mit Werten aus dem Katalogeintrag belegt. (z. B. BZ-Spalte wird auf "Sachnummer"-Teileattribut übernommen). Diese Zuordnung ist frei konfigurierbar. Dazu besteht in den Katalogtabellen die Möglichkeit, eine Tabellenspalte mit einem Teileattribut zu verknüpfen. Wird in HiCAD ein Teil aus dieser Tabelle eingebaut, dann wird dadurch der Wert der verknüpften Spalte auf das Teileattribut übernommen. Z.B. kann ein Anwender in einer Spalte die Artikelnummer und/oder Lieferant eintragen, wodurch der Wert beim Teileinbau auf ein Teileattribut übernommen und für die Teilebeschriftung oder Stückliste verwendet werden kann. In der Katalogtabelle (siehe Katalog-Editor) wird bei verknüpften Spalten in der Spaltenüberschrift ein Linksymbol angezeigt. In allen HiCAD-Standard-Tabellen für Normteile+Halbzeuge ist die Spalte "BZ" mit dem Teileattribut "$BB", die Spalte "CUSTOM1" mit dem Teileattribut "CUSTOM1" und die Spalte "CUSTOM2" mit dem Teileattribut "CUSTOM2" verknüpft.

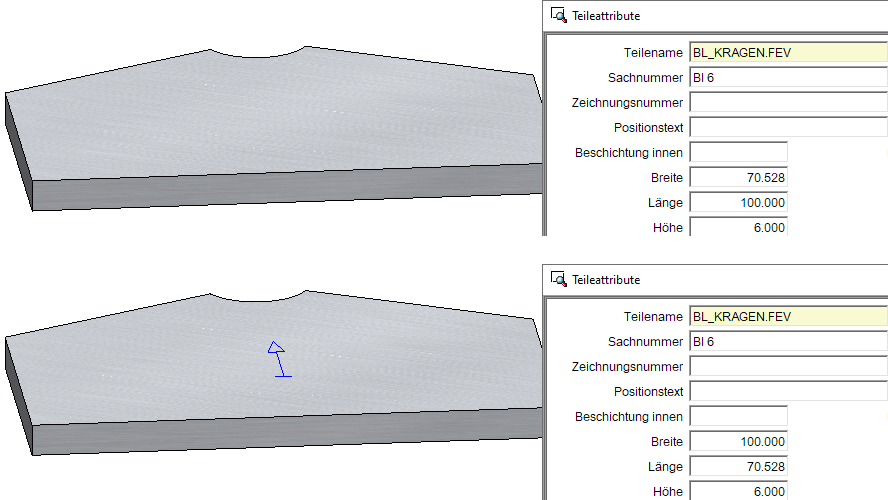

Bei der Berechnung der Länge und Breite von Stahlbaublechen wird die Bearbeitungsrichtung berücksichtigt.

Beispiel:
