Verziehen

Stahlbau > Weitere Funktionen > Verziehen

Mit dieser Funktion wird ein Profil durch Angabe dreier Punkte bewegt, das heißt, verschoben und gedreht. Dabei wird die Drehung nicht durch eine Winkelangabe sondern durch die Bestimmung zweier Punkte festgelegt.

Diese Funktion ist beispielsweise sinnvoll, um den Endpunkt eines Profils anzupassen, ohne sich dabei Gedanken um Parametrik oder Winkel machen zu müssen (siehe Beispiel 2).

1. Identifizieren Sie das zu ändernde Profil.
2. Bestimmen Sie den Fixpunkt (1) für die Drehung.
3. Bestimmen Sie den Anfangspunkt der Verschiebung + Drehung (Quellpunkt) und anschließend den Endpunkt der Verschiebung + Drehung.

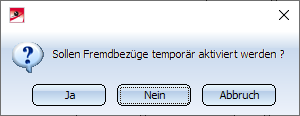

4. Abschließend wählen Sie, ob temporär Fremdbezüge aktiviert werden sollen. Damit legen Sie fest, ob Bezüge des gewählten Profils zu anderen Teilen - beispielsweise Anschnitte - neu berechnet werden sollen (Ja) oder nicht.

Das Profil wird anschließend so um den Fixpunkt (1) gedreht, dass der Quellpunkt (2) im Zielpunkt (3) liegt. Die Länge des Profils kann sich dabei je nach Einbausituation auch ändern.

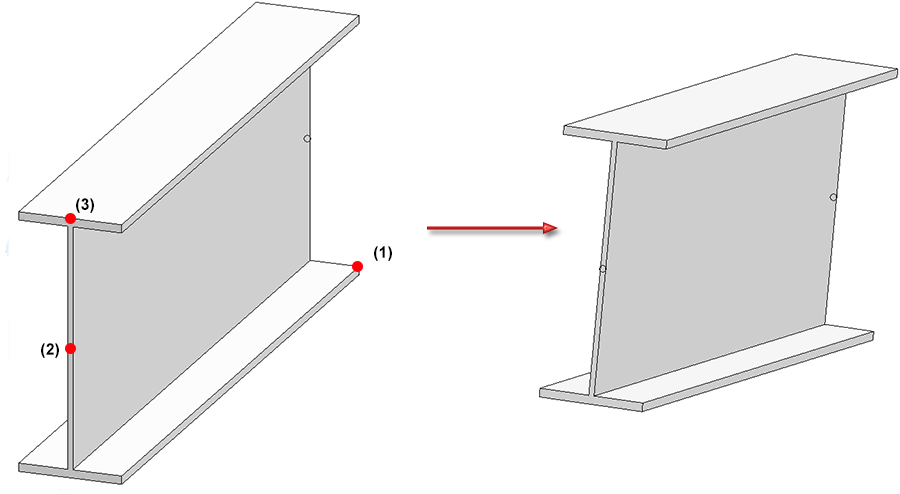

Beispiel 1:

In diesem Beispiel kann die Frage nach den Fremdbezügen mit Nein beantwortet werden. Die Profillänge ändert sich hier nicht.

Beispiel 2:

Dieses Beispiel zeigt einen typischen Anwendungsfall.

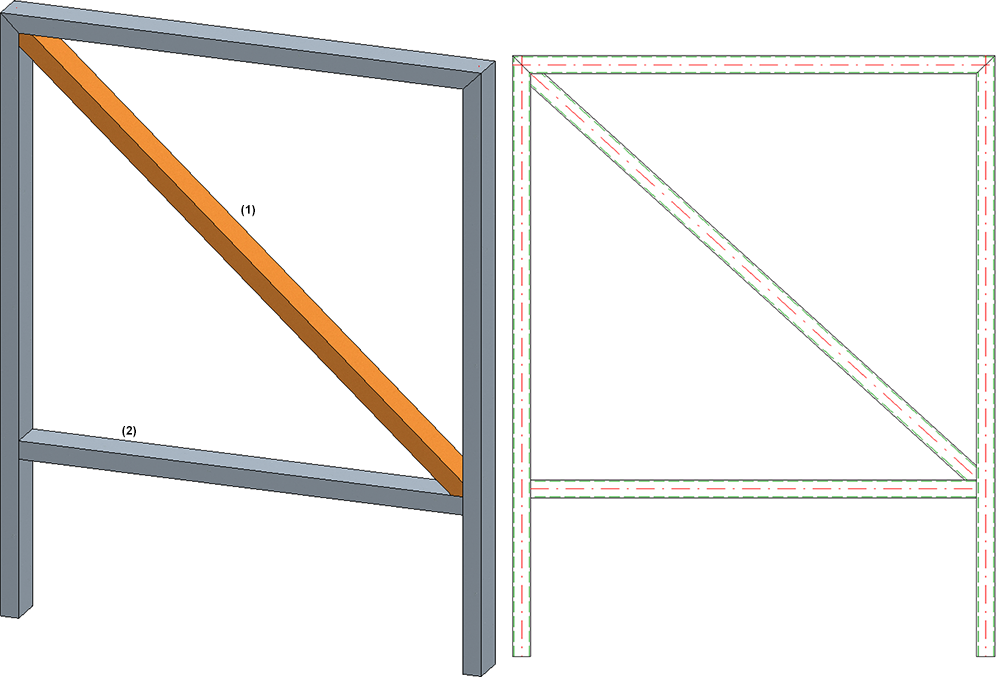

Das Profil (1) ist an den anderen 4 Profilen angeschnitten.

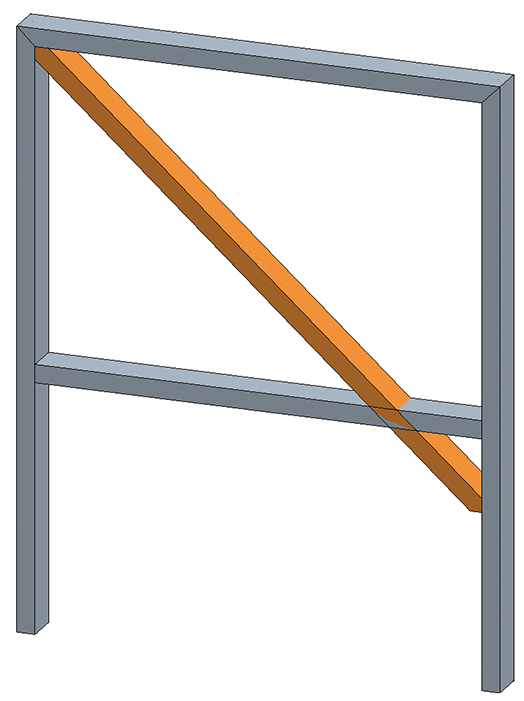

Jetzt wird festgestellt, dass das Profil (2) nicht die richtige Lage hat und verschoben werden muss.

Das bedeutet, dass das angeschnittene Profil entsprechend angepasst werden muss. Um es nicht neu einbauen zu müssen, wird nun die Funktion Verziehen eingesetzt.

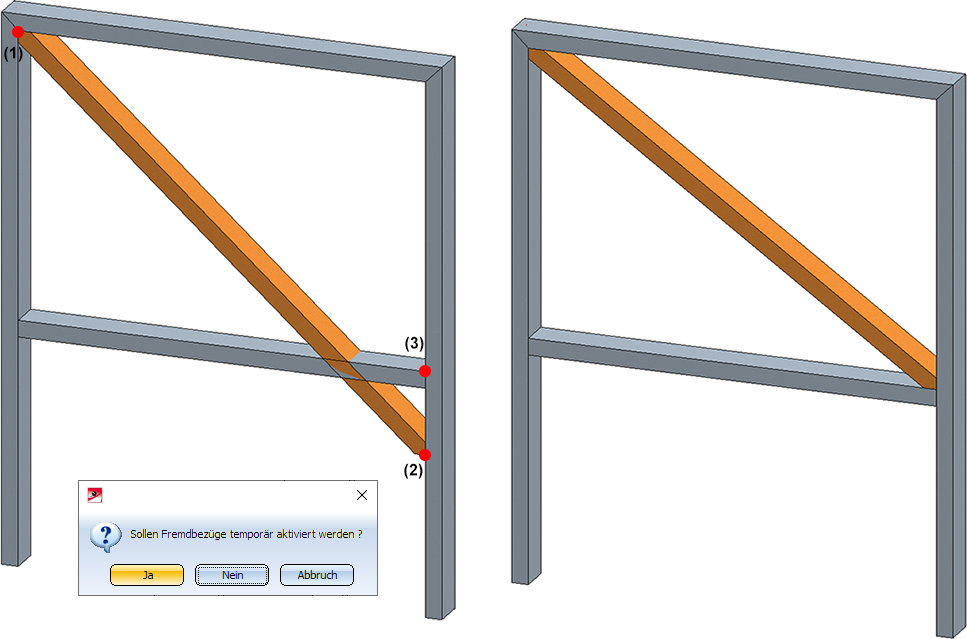

(1) Fixpunkt, (2) Quellpunkt, (3) Zielpunkt

Da das zu verziehende Profil Anschnitte hat, die erhalten bleiben sollen, wird hier die Abfrage nach den Fremdbezügen mit Ja beantwortet.
