Thema: HiCAD Stahlbau

Pfettenstoß - DAST PM/PQ

Bei Verbindungen zweier Profile durch einen DAST-Pfettenstoß haben Sie die Wahl zwischen

• biegesteifen Pfettenstößen gemäß DAST PM und
• gelenkigen Pfettenstößen gemäß DAST PQ.

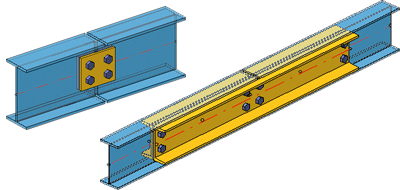

Links: Pfettenstoß PQ mit Querkrafttragfähigkeit Vz,Rd (1), Rechts: Pfettenstoß PM mit Bemessungsmomenten My (2)

Beispiele

Pfettenstoß gemäß DAST PM (405)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Stirnseite > Laschen > DAST PM (405)

Diese Funktion verbindet zwei Profile durch einen biegesteifen - momenten-tragfähigen - Pfettenstoß mit beidseitiger Steglasche gemäß DAST PM. Als Steglaschen sind U-Profile oder Flachstähle möglich. Die Verbindung kann bündig erfolgen oder mit Spalt. Bei der Verbindung mit Spalt werden die Profile entsprechend verkürzt.

1. Identifizieren Sie die beiden Profile am Bezugsende.

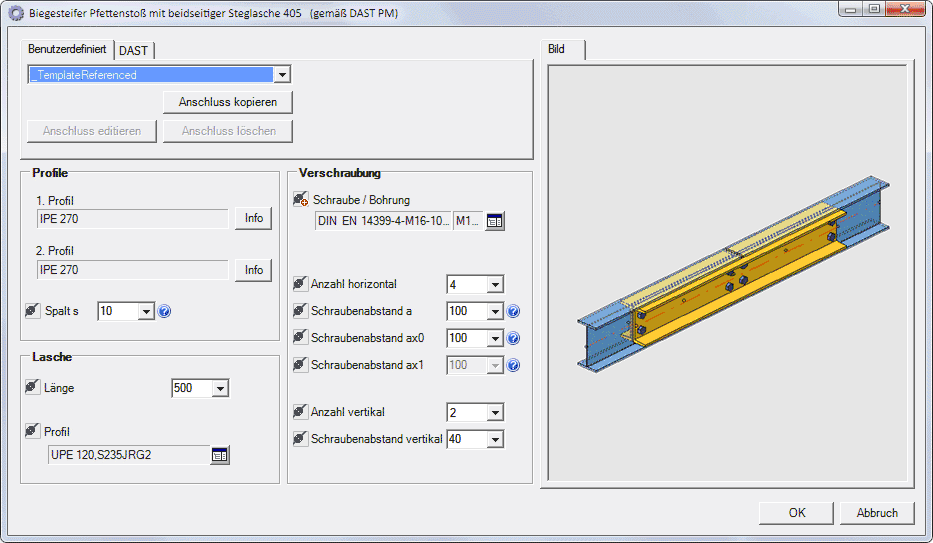

2. Das Dialogfenster Biegesteifer Pfettenstoß mit beidseitiger Steglasche wird angezeigt.


Das Dialogfenster

Wählen Sie zunächst, ob der Einbau benutzerdefiniert oder anhand einer DAST-Tabelle erfolgen soll, indem Sie oben links im Dialogfenster auf die entsprechende Registerkarte klicken.

• Beim benutzerdefinierten Einbau, wählen Sie anschließend in der Listbox die gewünschte Konfiguration aus.
• Beim Einbau über eine DAST-Tabelle wählen Sie den gewünschten, vordefinierten Anschluss aus.

3. Die Eingabefelder werden in Abhängigkeit von der gewählten Konfiguration bzw. dem gewählten Anschluss vorbelegt und können bei Bedarf korrigiert werden. Beachten Sie dabei aber bitte, dass das Editieren der Felder vom jeweiligen Typindikator abhängt!
4. Klicken Sie auf OK, um den Anschluss mit den aktuellen Daten zu erzeugen.

Die Laschen werden der Baugruppe mit dem ersten Profil zugeordnet, die Verschraubung der Baugruppe mit dem zweiten Profil.

Pfettenstoß gemäß DAST PQ (415)

Andockfenster Bauwesen-Funktionen > Stahlbau >Anschlüsse > Stirnseite an Stirnseite > Laschen > DAST PQ (415)

Diese Funktion verbindet zwei Profile durch einen gelenkigen - querkraft-tragfähigen - Pfettenstoß mit beidseitiger Steglasche gemäß DAST PQ. Die Steglaschen sind hier Bleche. Die Verbindung kann bündig erfolgen oder mit Spalt. Bei der Verbindung mit Spalt werden die Profile entsprechend verkürzt.

1. Identifizieren Sie die beiden Profile am Bezugsende.

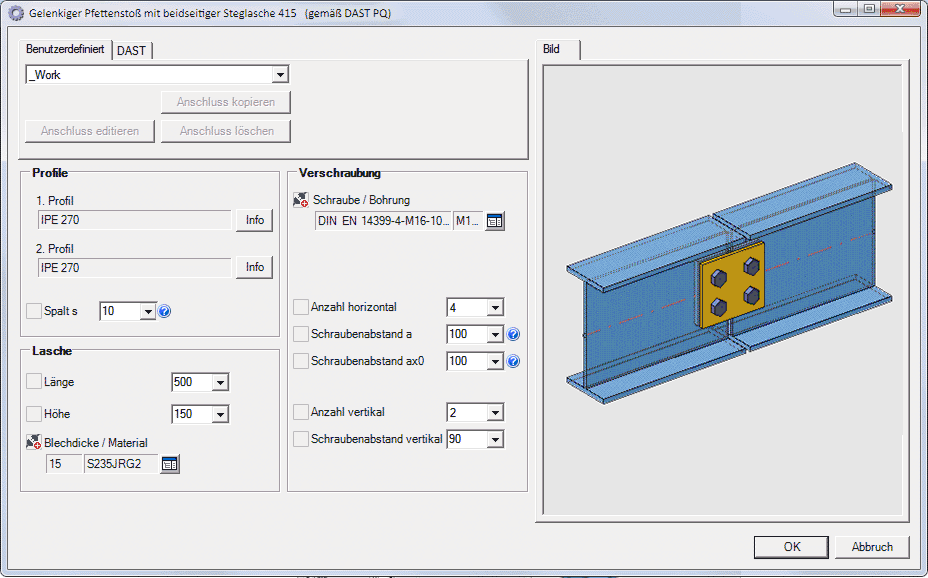

2. Das Dialogfenster Gelenkiger Pfettenstoß wird angezeigt.


Das Dialogfenster

Wählen Sie zunächst, ob der Einbau benutzerdefiniert oder anhand einer DAST-Tabelle erfolgen soll, indem Sie oben links im Dialogfenster auf die entsprechende Registerkarte klicken.

• Beim benutzerdefinierten Einbau, wählen Sie anschließend in der Listbox die gewünschte Konfiguration aus.
• Beim Einbau über eine DAST-Tabelle wählen Sie den gewünschten, vordefinierten Anschluss aus.

3. Die Eingabefelder werden in Abhängigkeit von der gewählten Konfiguration bzw. dem gewählten Anschluss vorbelegt und können bei Bedarf korrigiert werden. Beachten Sie dabei aber bitte, dass das Editieren der Felder vom jeweiligen Typindikator abhängt!
4. Klicken Sie auf OK, um den Anschluss mit den aktuellen Daten zu erzeugen.

Die Laschen werden der Baugruppe mit dem ersten Profil zugeordnet, die Verschraubung der Baugruppe mit dem zweiten Profil.
