Thema: HiCAD Stahlbau

Rohre verbinden

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Stirnseite > Rohre verbinden (1508)

Diese Designvariante verbindet Stahlrohre durch Rohrbögen nach DIN 2605 mit einem Öffnungswinkel von 45°, 90° und 180°.

1. Identifizieren Sie das erste anzuschließende Rohr.
2. Bestimmen Sie das zweite anzuschließende Rohr.
3. Das Dialogfenster Rohre verbinden wird angezeigt.

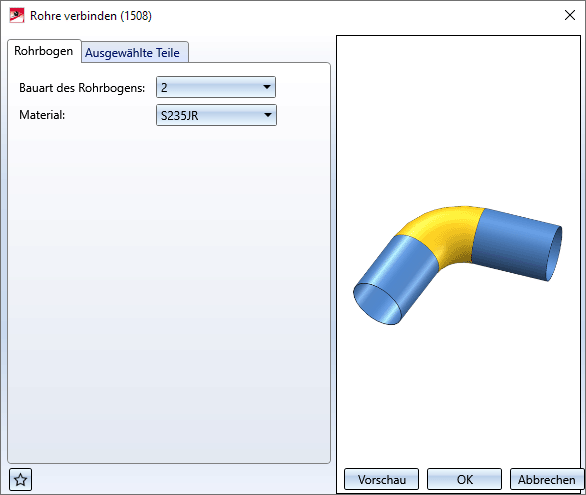

Dialogfenster Rohre verbinden

Die Einstellungen des Dialogfensters lassen sich als Favoriten speichern und jederzeit wiederverwenden. Dazu klicken Sie unten links im Dialogfenster auf das Symbol , um das Kontextmenü zu aktivieren. Mehr zur Favoritenverwaltung finden Sie in den HiCAD Grundlagen unter Favoriten

Hinweise:

• Die beiden zu verbindenden Rohre müssen vom gleichen Typ sein und denselben Außendurchmesser haben..
• Die Verlängerungen der Profilachsen der beiden zu verbindenden Rohre müssen sich schneiden.
• Durch einen Klick auf die Schaltfläche Vorschau können Sie sich eine Vorschau der Verbindung - auf Basis der aktuell eingegebenen Daten - anzeigen lassen. Wollen Sie die Daten korrigieren, dann nehmen Sie die Änderungen vor und klicken Sie erneut auf Vorschau, um die Vorschau zu aktualisieren. Mit OK wird die Verbindung mit den aktuellen Daten eingebaut und das Dialogfenster geschlossen. Wenn Sie das Dialogfenster mit Abbrechen verlassen wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.

Rohrverbindung konfigurieren

Die Konfiguration der Rohrverbindung erfolgt über die Registerkarten des Dialogfensters.

Ausgewählte Teile

Auf dieser Registerkarte werden Informationen zu den zuvor identifizierten Rohren angezeigt, beispielsweise Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

Rohrbogen

Mit den Angaben auf dieser Registerkarte bestimmen Sie den Rohrbogen.

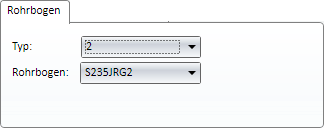

Registerkarte Rohrbogen

1. Wählen Sie den Bogentyp aus. Sie können zwischen verschiedenen Krümmungsradien wählen:
• 2 (Krümmungsradius ca. 1,0 x Außendurchmesser)
• 3 (Krümmungsradius ca. 1,5 x Außendurchmesser)
• 5 (Krümmungsradius ca. 2,5 x Außendurchmesser)
• 10 (Krümmungsradius ca. 5 x Außendurchmesser)
• 20 (Krümmungsradius ca. 10 x Außendurchmesser)
2. Verlassen Sie das Fenster mit OK.

Der Verbindungsrohrbogen muss folgende Bedingungen erfüllen:

• Der Rohrbogen muss den gleichen Außendurchmesser wie die beiden identifizierten Rohre haben.
• Die Wandstärke des Rohrbogens muss kleiner oder gleich der Wandstärke des Rohres mit der größeren Wandstärke sein.

Wird im Katalog kein Rohrbogen mit dem gleichen Außendurchmesser wie die beiden Rohre gefunden, dann wird ggf. ein Rohrbogen mit einem kleineren Außendurchmesser berücksichtigt, sofern er die Bedingung hinsichtlich der Wandstärke erfüllt.

Wird kein solcher Rohrbogen gefunden oder sind nur Rohrbögen mit einem größeren Durchmesser vorhanden, dann ist keine Verbindung möglich und es erscheint die Meldung Kein passender Rohrbogen für das gewählte Rohr vorhanden!

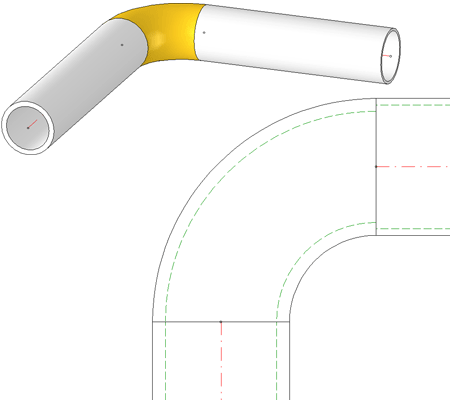

Verbindung zweier Rohre mit gleichem Außendurchmesser aber unterschiedlichen Wandstärken
