Thema: HiCAD Schnittstellen

2D-DXF/DWG-Datei erstellen

Konstruktion > Speichern/Drucken... > S.unter > 2D-DXF/DWG

Mit dieser Funktion speichern Sie die aktuelle Konstruktion als DXF- oder DWG-Datei. Wählen Sie das Dateiformat (Default ist *.dwg).

Für die Umsetzung benötigen Sie die Datei HCADACAD.DAT. Diese Umsetzdatei kann kundenspezifisch editiert werden und liegt im HiCAD-Unterverzeichnis SYS.

Wollen Sie nur einen Ausschnitt Ihrer Konstruktion exportieren, dann wählen Sie unter Speichern die Funktion Ausschnitt 2D- DXF/DWG . Wählen Sie das Exportformat – DXF oder DWG – und legen Sie anschließend den zu speichernden Ausschnitt der Konstruktion durch Aufziehen eines Rechtecks fest

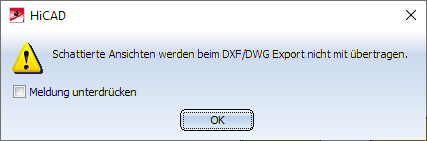

Der DXF-Export gibt nur Vektorgrafiken (z. B. Glasmodell oder Hidden Line) aus, nicht aber schattierte oder Pixel-Grafiken. Enthält die Konstruktion bzw. der gewählte Ausschnitt schattierte 3D-Modelle, dann wird eine entsprechende Meldung ausgegeben:

Bemaßungen und isolierte Punkte schattierter Modelle werden aber exportiert.

Hinweise:

• Elemente einer Zeichnung werden den aktuell in HiCAD eingestellten Darstellungsparametern entsprechend übertragen, für ausgewählte
• Teile
• Attribute
• Bemaßungen
• Schraffuren
• Symbole
• Texte
• Linien und
• Verdeckungen

• Symbole werden zu Blöcken (FIGBL 0;1)
• Strecken, Kreise und Kreisbögen können auf die entsprechenden DXF/DWG Elemente abgebildet werden.
• Ein Linienzug in HiCAD, d. h. mindestens zwei grafisch und strukturell zusammenhängende Strecken oder Kreisbögen, wird bei der Übertragung eine Polyline (LPOLY 1).
• Ellipsen und Ellipsenbögen sind als Linientyp in der DXF-Datei nicht vorgesehen. Sie werden in Kreisbögen zerlegt.
• Die Zuordnung von HiCAD-Texten von HiCAD in der DXF-Datei erfolgt über das DXF-Element TEXT.
• Die Teilestruktur von HiCAD kann übernommen werden. Teile werden wahlweise als Blöcke übertragen (FIGBL 1).
• Schraffuren werden bei der Erstellung der DXF-Datei als Blöcke eingetragen und in ihre elementaren Bausteine (Strecken) aufgelöst.
• Bemaßungen können wahlweise als echte Bemaßungen übernommen werden (BEMAS 1), oder sie werden (BEMAS 0) in Strecken und Texte aufgelöst.
