Thema: HiCAD Elementverlegung

Beispiel: Erzeugung von Teilen mit Verbindungsparametern - Schritt 9

Schritt 9: Fremdes Koordinatensystem verwenden

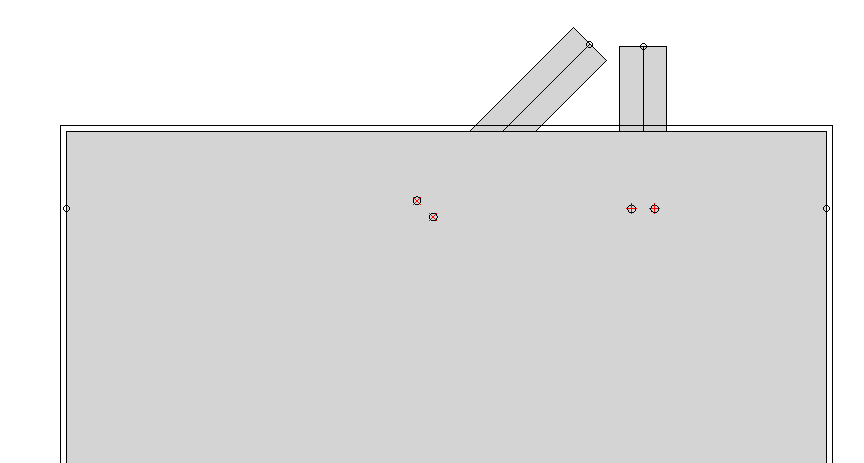

Bislang haben wir für die Platzierung stets das Bearbeitungskoordinatensystem connect_coor verwendet. Es gibt allerdings noch ein zweites Koordinatensystem. Dieses steht unter dem Namen connect_coor_other zur Verfügung.

Beide Koordinatensysteme haben einen Nullpunkt auf der jeweiligen Verbindungparameter-Kante, der dem Schnittpunkt der Verbindung projiziert auf die Bearbeitungsebene der Verbindung entspricht. Allerdings entspricht das Koordinatensystem von connect_coor dem des aktuellen Teils - das von connect_coor_other entspricht jedoch dem des anderen Teiles, ist also quasi mit dem anderen Teil mitgedreht.

Dementsprechend reicht es aus, in den Formeln der Bearbeitungsebenen der Bohrungen in der Eternit-Platte jeweils connect_coor durch connect_coor_other zu ersetzen, um den gewünschten Effekt zu erzielen. Allerdings muss dabei noch bedacht werden, dass die X-Achse entlang des Profils ausgerichtet ist. Also muss der Versatz von 15 bzw. -15 nicht mehr bei der X-Achse, sondern bei der Y-Achse eingetragen werden.

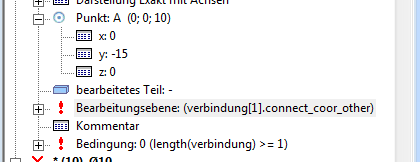

Ändern Sie also alle Bohrungen in der Eternit-Platte:

• Tragen Sie den Wert aus der X-Koordinate bei der Y-Koordinate ein.
• Setzen Sie die X-Koordinate auf 0.
• Ändern Sie in der Formel für die Bearbeitungsebene das connect_coor zu connect_coor_other.

Aktualisieren Sie anschließend wie oben beschrieben die Elementverlegung sowie die Verbindung.

Nächster Schritt: Löcher auch in der Unterkonstruktion planen
