Thema: HiCAD Elementverlegung

Beispiel: Erzeugung von Teilen mit Verbindungsparametern - Schritt 7

Schritt 7: Eine zweite Bohrung für die Eternit-Platte planen

• Wählen Sie wieder die Eternit-Platte aus.

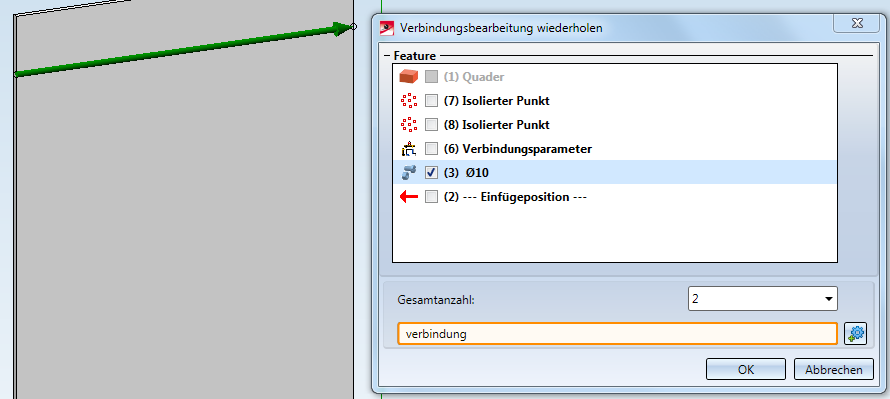

• Starten Sie die Funktion Bauwesen-Funktionen > Elementverlegung > Verbindungsbearbeitung wiederholen.
• Wählen Sie hier, wie schon in Schritt 4, als Feature die Bohrung aus. Gesamtzahl ist diesmal 2, als Verbindungsgeometrie wählen Sie wieder die Verbindungsgeometrie der Eternit-Platte aus.

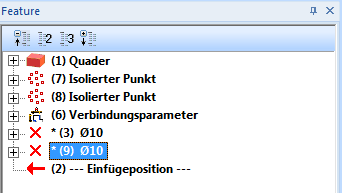

• Nach einem Klick auf OK wird eine Kopie der Bohrung erzeugt.

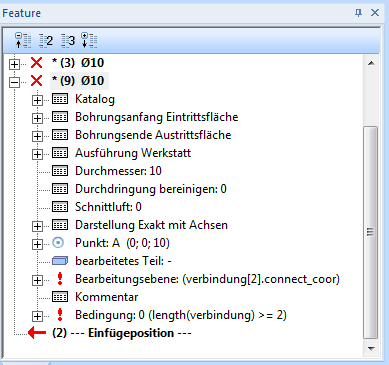

• Da diese Bohrung für den zweiten Schnittpunkt gelten soll, wird statt verbindung[1] hier verbindung[2] verwendet. Dadurch lautet die Formel für die Bearbeitungsebene nun verbindung[2].connect_coor und die Formel für die Bedingung length(verbindung)>=2, damit diese Bohrung nur gesetzt wird, wenn es mindestens zwei Bohrungen gibt. Die erste Bohrung wurde nicht verändert.

• Speichern Sie das Teil im Katalog wie oben beschrieben und aktualisieren dann die Elementverlegung und die Verbindung wie im vorigen Abschnitt beschrieben.

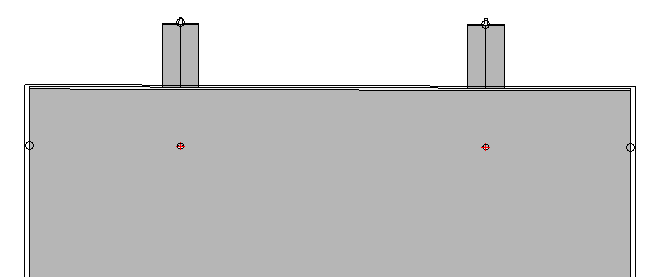

Nun werden an beiden Schnittpunkten automatisch Bohrungen gesetzt. Allerdings sind diese nun mittig auf dem T-Träger. Schöner wäre natürlich, sie seitlich ein bisschen zu versetzen und vielleicht zwei Bohrungen pro Schnittpunkt zu setzen, damit die Platte seitlich der Mitte befestigt werden kann.

Nächster Schritt: Versetzte Bohrungen planen
