Thema: HiCAD Elementverlegung

Beispiel: Erzeugung von Teilen mit Verbindungsparametern - Schritt 5

Schritt 5: Unterkonstruktion für Verbindungen vorbereiten

Auch bei der Unterkonstruktion muss ein Verbindungsinfo-Feature eingetragen werden. Allerdings werden wir hier vorerst keine Bearbeitungen planen. Auch hier achten Sie bitte darauf, dass Sie das Teil in der Baugruppe Varianten bearbeiten und nicht die per Unterkonstruktion erzeugten Teile.

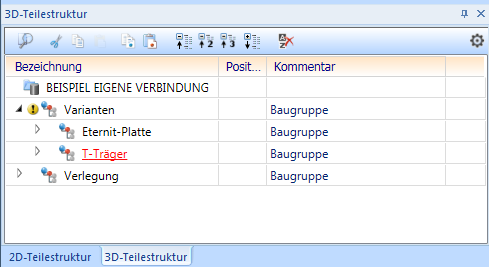

• Wählen Sie die Baugruppe T-Träger aus.

• Aktivieren Sie die Funktion Andockfenster Bauwesen-Funktionen > Elementverlegung > Verbindungsparameter.
• Fangen Sie als ersten Punkt den Mittelpunkt der oberen Kante am linken Rand.

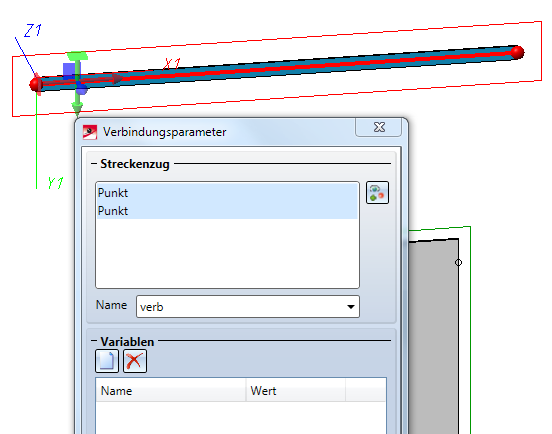

• Den zweiten Punkt legen Sie über die Punktoption R und Angabe der Koordinaten length 0 0 ans andere Ende des Profils. Durch die relative Angabe mit der Variablen length ist sichergestellt, dass der Punkt auch bei einer Längenänderung des Profils am anderen Ende liegen wird.
• Vergeben Sie als Namen hier verb. (Hier könnte alternativ auch wie bei der Elementverlegung verbindung verwendet werden. Es gibt keinen technischen Grund, der hier einen anderen Namen erforderlich machen würde.) Schließen Sie dann den Dialog per Klick auf OK.

• Speichern Sie anschließend das Teil. Verfahren Sie dabei so, wie in den letzten beiden Schritten des Abschnitts Variante für die Elementverlegung erzeugen beschrieben. Das Dialogfenster, dass der Katalogeintrag nicht bearbeitet werden kann, können Sie ignorieren; die Abfrage, ob die Datei überschrieben werden soll, bejahen Sie.

Nächster Schritt: Unterkonstruktion, Elementverlegung und Verbindung aktualisieren
