Thema: HiCAD Elementverlegung

Beispiel: Erzeugung von Teilen mit Verbindungsparametern - Schritt 3

Schritt 3: Elementverlegung und Unterkonstruktion einbauen und verbinden

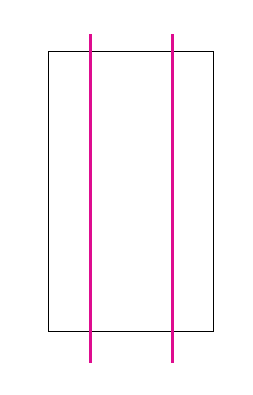

• Erstellen Sie zwei Skizzen für die Elementverlegung und die Unterkonstruktion. Die Elementverlegung besteht aus einem einfachen Rechteck, die Unterkonstruktion aus zwei senkrechten Linien. Die genauen Abmessungen sind irrelevant, allerdings sollte die Skizze für die Unterkonstruktion 10mm hinter der Skizze für die Elementverlegung liegen.

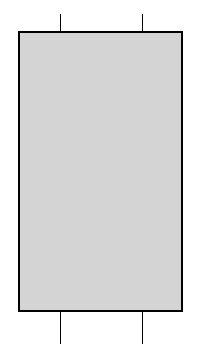

• Rufen Sie Andockfenster Bauwesen-Funktionen > Elementverlegung > Elementverlegung auf und belegen Sie die Skizze für die Elementverlegung mit der vorhin erzeugten Variante Eternit-Platte.

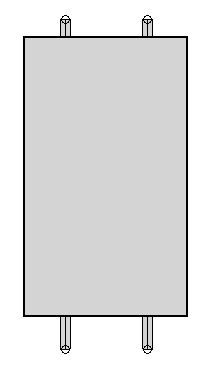

• Rufen Sie analog Bauwesen-Funktionen > Elementverlegung > Unterkonstruktion auf und belegen Sie die andere Skizze mit der Variante T-Träger.

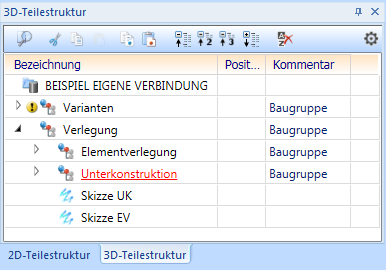

• Erzeugen Sie eine neue Baugruppe namens Verlegung und verschieben Sie die Elementverlegung und die Unterkonstruktion in diese Baugruppe.

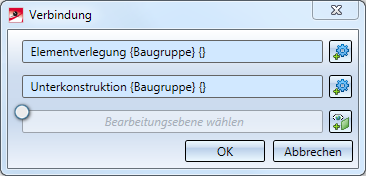

• Rufen Sie nun im Andockfenster Bauwesen-Funktionen > Elementverlegung > Verbindung auf.
• Wählen Sie als erstes Teil die Elementverlegung und als zweites Teil die Unterkonstruktion aus. Die Funktion Bearbeitungsebene bleibt deaktiviert.

Die beiden Teile sind nun verbunden: In den Feature-Protokollen beider Teile erscheint ein neuer Eintrag Verbindung, allerdings ändert sich an der Konstruktion nichts. Dies liegt darin begründet, dass die Varianten noch nicht für die Verbindungen vorbereitet sind. Wären die Varianten bereits entsprechend vorbereitet, würde die Verbindung nun eingebaut werden.

In den nächsten beiden Schritten sollen die Varianten nun darauf vorbereitet werden, dass durch die Verbindung automatisch Löcher erzeugt werden.

Nächster Schritt: Bohrungen in den Eternit-Platten planen

Verbindungsparameter
