Thema: HiCAD Elementverlegung

ISD-seitig vordefinierte Verlegeelemente

Als Beispiele stehen folgende ISD-seitig vordefinierten Verlegeelemente zur Verfügung:

• Bolzeneinhangkassette
• Edelstahlblech

Die Beispiele liegen im Katalog Werksnormen >Verlegeplanung Teile und Bearbeitungen > Elementverlegung > Verlegeelemente > ISD Example

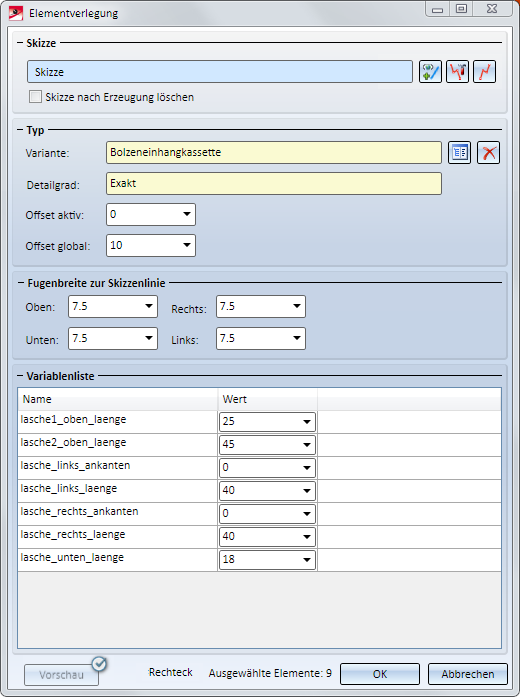

Dialogfenster Bolzeneinhangkassette

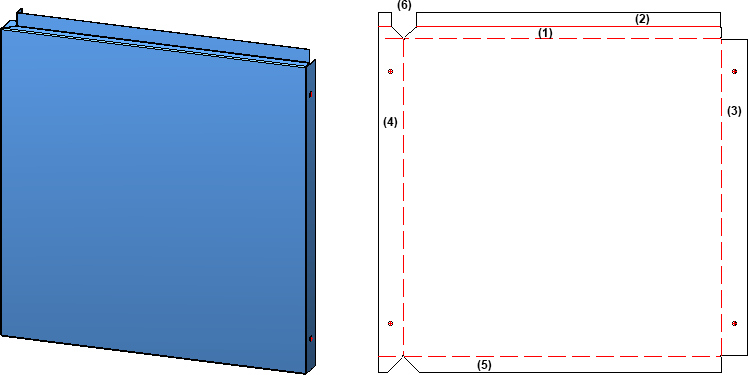

Verlegeelement Bolzeneinhangkassette - (1) und (2) Laschen oben, (3) Lasche rechts, (4) Lasche links, (5) Lasche unten, (6) Ankantung linkslinks/rechts

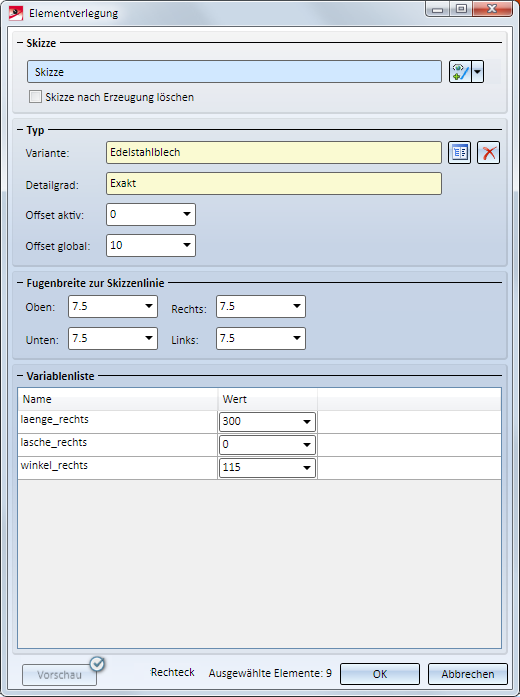

Dialogfenster Edelstahlblech

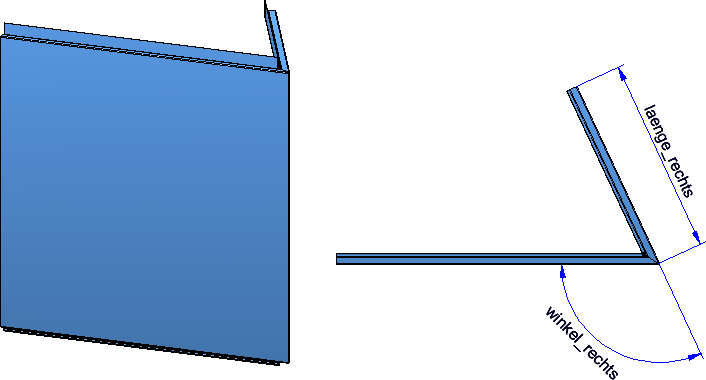

Der Wert für Lasche_rechts bestimmt, ob rechts eine Lasche der Länge laenge-rechts unter dem Winkel winkel_rechts erzeugt wird. Ist der Wert 0 wird die Lasche nicht erzeugt.

Verlegeelement Edelstahlblech mit rechter Lasche
