Thema: HiCAD Elementverlegung

ALUCOBOND® Delta 2 eingehängt

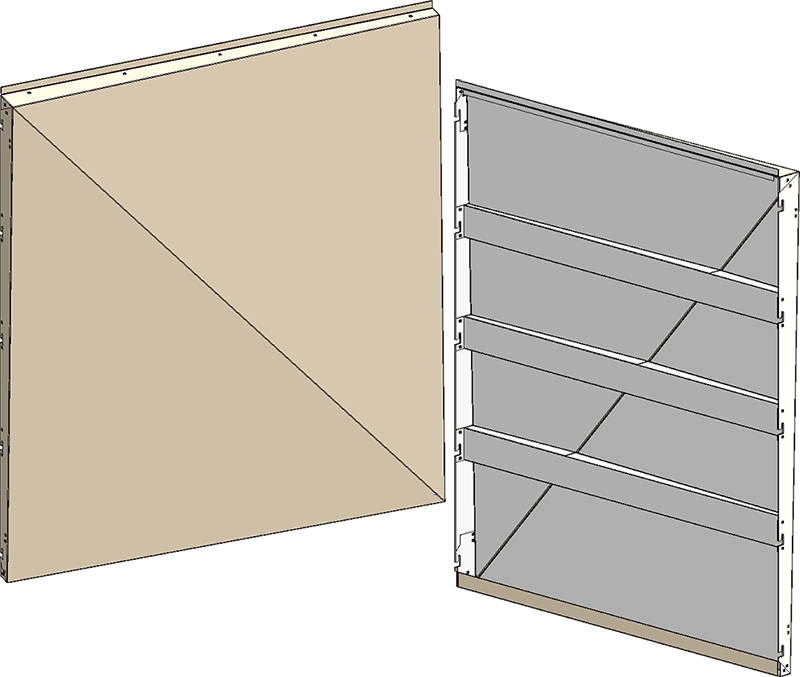

Eingehängte ALUCOBOND® Kassetten lassen sich auch mit räumlich geknickter Grundfläche einbauen. Dazu steht die Variante ALUCOBOND® - Delta 2 eingehängt zur Verfügung. Im Dialogfenster stehen zwei Registerkarten mit Einstellungsmöglichkeiten zur Verfügung:

• Grundeinstellungen
• Erweiterte Einstellungen

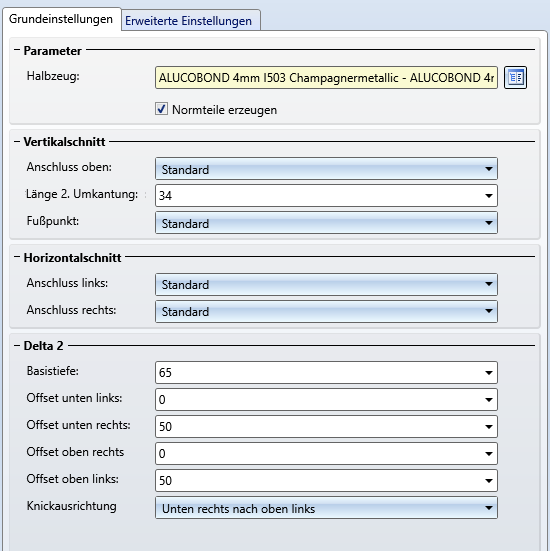

Grundeinstellungen

Hier wählen Sie das gewünschte Halbzeug sowie die Parameter für den Anschluss oben, am Fußpunkt, links und rechts. Darüber hinaus können Sie hier wählen, ob Normteile (zur Befestigung) eingebaut werden sollen oder nicht. Die ISD-seitige Voreinstellung ist, dass Normteile erzeugt werden, d. h. die Checkbox ist aktiv. Bei inaktiver Checkbox werden die Normteile in der Stückliste nicht aufgeführt.

Im Bereich Delta 2 legen Sie die Daten der geknickten Fläche fest.

Die Bedienung des Dialogfensters erfolgt im wesentlichen analog zu den anderen ALUCOBOND® Kassetten. Als mögliche Anschlussarten stehen hier nur Standard und Ohne Laschen zur Verfügung.

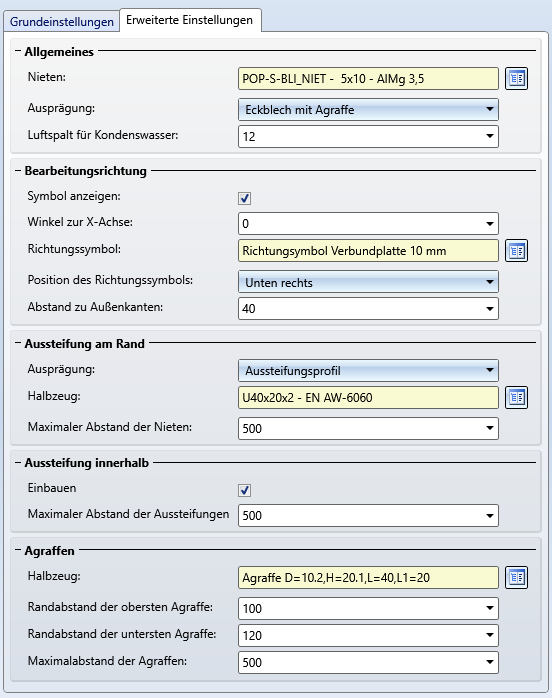

Erweiterte Einstellungen

Auf dieser er Registerkarte Erweiterte Einstellungen legen Sie weitere Einstellungen wie

• die Art der Ausprägung (Eckbleche mit oder ohne Agraffe,Blecheinlage),
• die Maserungsrichtung,
• die Bearbeitungen für die Aussteifungsprofile sowie
• das Halbzeug für die Agraffe (siehe Hinweis zu den Agraffen) sowie
• die Abgraffenabstände fest.
