Thema: HiCAD Elementverlegung

Designvariante Lasche für SZ20

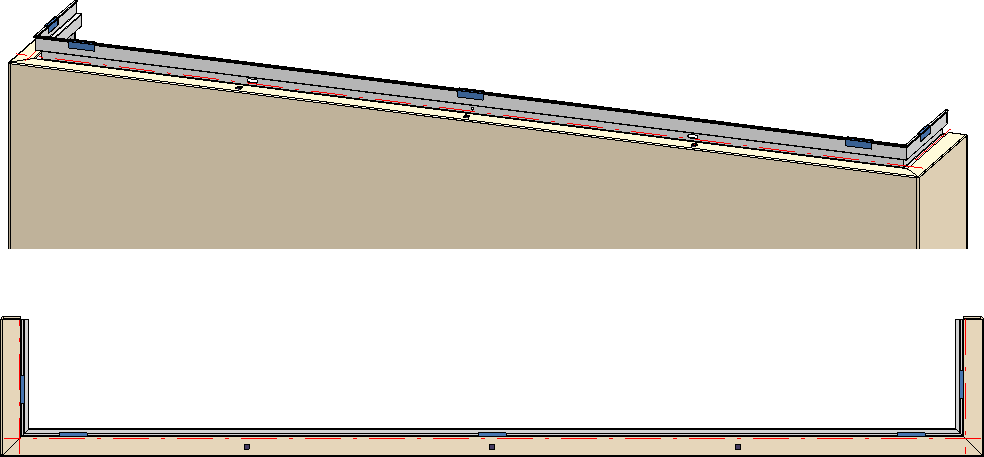

Bei der Verwendung von ALUCOBOND SZ 20-Kassetten besteht beim seitlichen Anschluss manchmal der Wunsch auch dort einen Anschluss mit Lasche zu erzeugen, so dass ein "U" entsteht.

Dieser Anwendungsfall lässt sich nicht direkt über das Dialogfenster der Elementverlegung realisieren!

Um einen solchen Anschluss zu erzeugen, gehen Sie stattdessen wie folgt vor:

• Bauen Sie die SZ20-Kassetten mit der Elementverlegung ein.Wählen Sie dort aber für den Anschluss links und/oder rechts die Einstellung ohne Laschen.
• Kanten Sie die neue Lasche an der offenen Seite der Kassette an (optional mit 35mm-Seitenlasche bzw. Seitenlasche mit der gewählten Kassettentiefe).
• Starten Sie im Fenster Bauwesenfunktionen unter Kantblech die Designvariante Lasche für SZ20.
• Wählen Sie dann die obere oder untere Längskante der vorher angekanteten neuen Lasche.

Beispiel 1: Vertikalschnitt = Standard

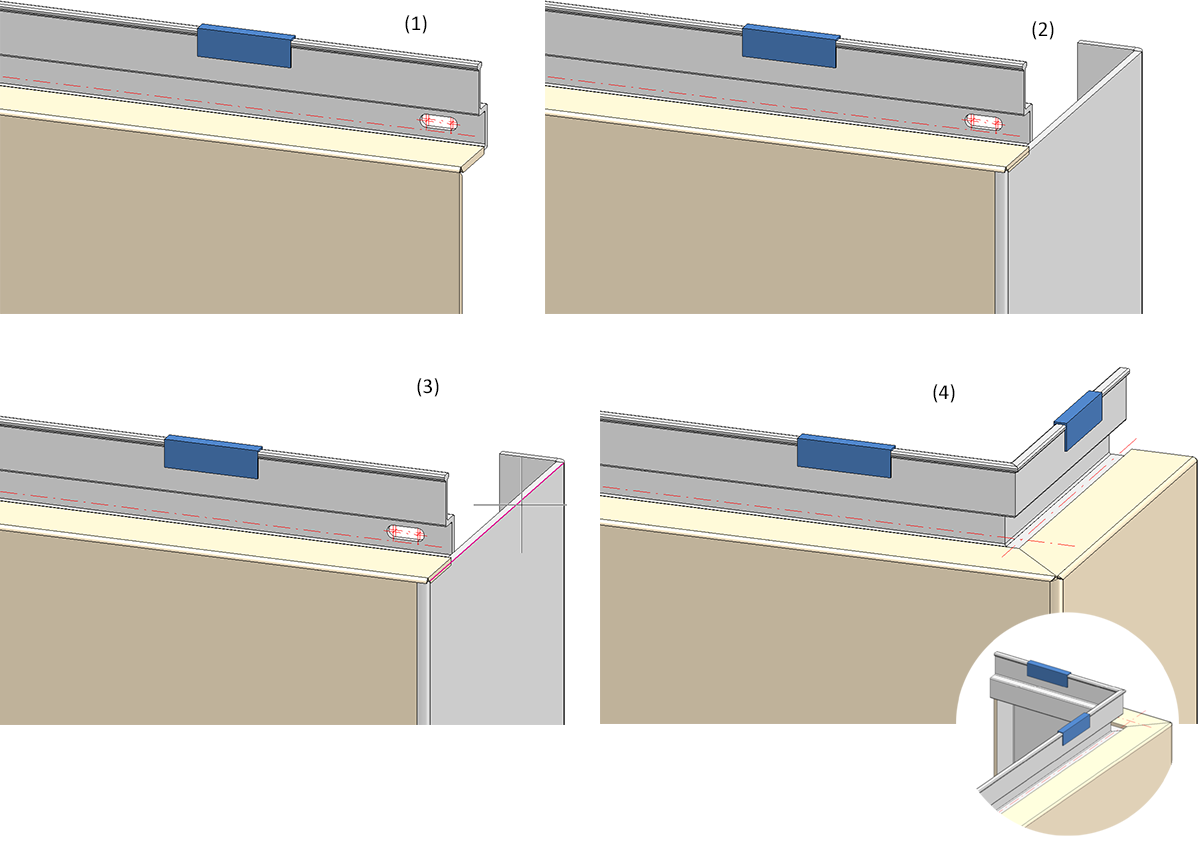

(1) Elementverlegung ohne Laschen, (2) Ankanten der Lasche mit 35mm-Seitenlasche, (3) Aufruf der Designvariante und Wahl der markierten Kante, (4) Ergebnis

Beispiel 2: Vertikalschnitt = Attika kurz

(1) Elementverlegung Attika kurz , ohne Laschen, (2) Ankanten der Lasche und Aufruf der Designvariante mit Wahl der markierten Kante, (3) Ergebnis

Hinweise:

• Der Einbau des seitlichen Anschlusses erfolgt ohne Aussteifungen.
• Es ist keine automatische Verbindung zur Unterkonstruktion möglich, daher sollte in den Erweiterten Einstellungen der Elementverlegung die Checkbox Schrauben für Unterkonstruktion erzeugen inaktiv sein.
