Thema: HiCAD Blech

Bleche verbinden

Kantblech > Weitere Funktionen > PullDown-Menü Extra > Bleche verbinden

Mit dieser Funktion können Sie Kantbleche mit eigenem Feature verbinden. Voraussetzung ist, dass die Blechdicke, das Material bzw. Halbzeug übereinstimmen und das Grundblech mit einer der nachfolgenden Funktionen

erstellt wurde.

Aktivieren Sie zuerst ein Blech und rufen Sie dann die Funktion auf. Wählen Sie dann die anzuhängenden Bleche aus. Beenden Sie die Auswahl mit der mittleren Maustaste.

Das Featureprotokoll der hinzugefügten Bleche wird unter das Protokoll des aktiven Blechs gehängt und die hinzugefügten Bleche werden gelöscht. Das Erzeugungsfeature und die weiteren Featureschritte wie z. B. Lasche ankanten bleiben erhalten.

In der Teilestruktur werden die Laschen und Biegezonen ebenfalls an das aktive Blech gehängt. Die hinzugefügten Bleche werden aus der Teilestruktur gelöscht.

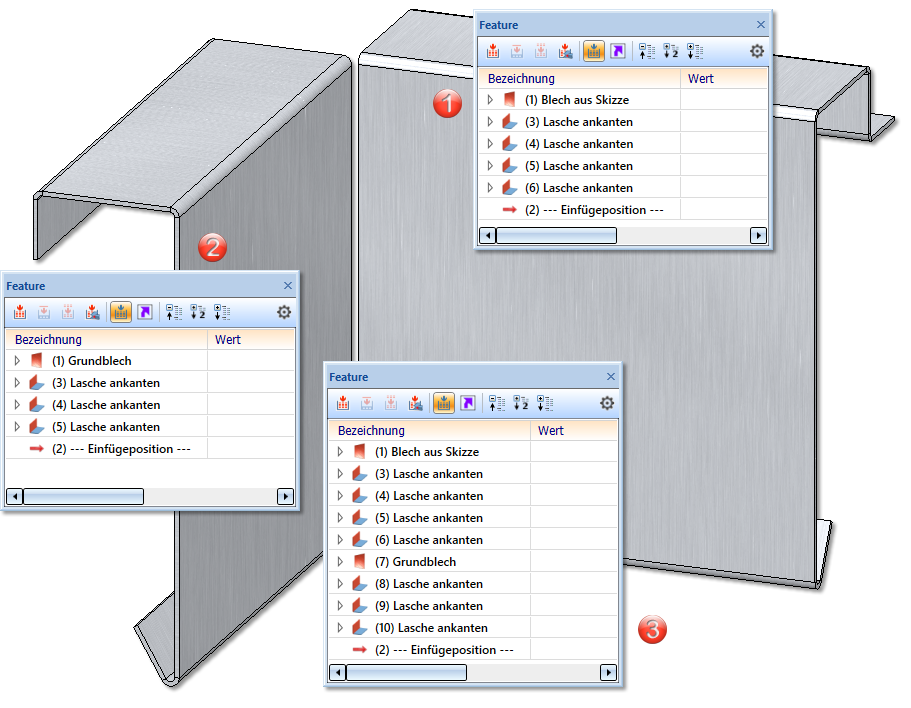

(1) Aktives Blech
(2) Hinzugefügtes Blech
(3) Featureprotokoll nach der Verbindung. Das Feature des zweiten Blechs wird angehängt.

Weitere Funktionen (3D-Blech)
